Описание продукта

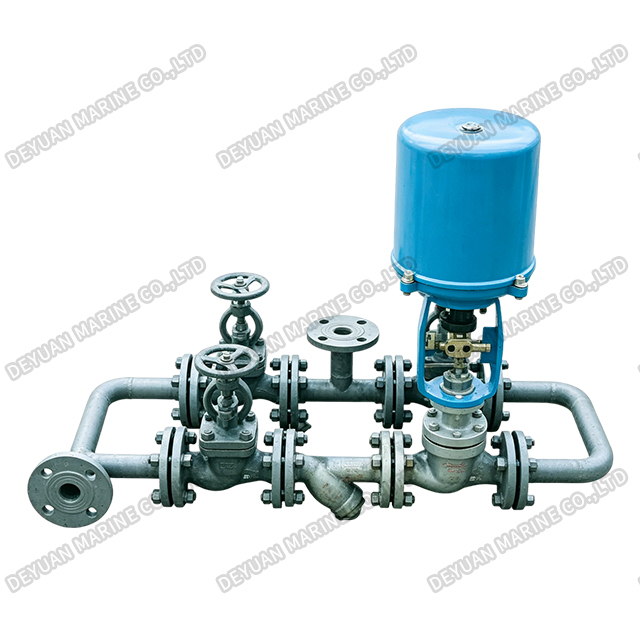

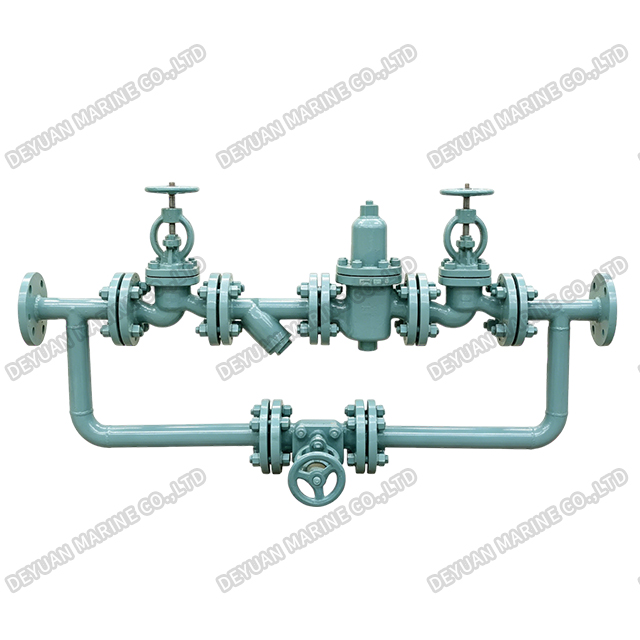

Блок клапана регулирования температуры WTFK
Введение продукта:
Морской блок регулирующего клапана температуры представляет собой автономную механическую систему контроля температуры, предназначенную для судовых машинных отделений и вспомогательных систем. Он объединяет в одном блоке датчик температуры (термальную лампу), капиллярную трубку и регулирующий клапан. Не требуя внешнего источника питания или сжатого воздуха, он автоматически поддерживает заданное значение температуры жидкости путем смешивания горячей и холодной среды или регулирования потока нагрева/охлаждения. Это устройство идеально подходит для суровых морских условий, где надежность и простота имеют первостепенное значение.
Блок клапанов регулирования температуры WTFK состоит из регулятора температуры, регулирующего клапана, фильтра, аварийного запорного клапана, перепускного клапана, фланца и других компонентов. Он применим к теплообменникам, предварительному нагреву топлива и центральному отоплению для контроля температуры в судостроительной, химической и других отраслях промышленности.
Основная техническая спецификация:
| Блок регулирования температуры с автономным питанием | |
| Номинальный диаметр (Ду) | 20, 25, 32, 40, 50 мм |
| Номинальное давление (PN) | 1,6 МПа |
| Диапазон регулирования температуры | 0~120℃(опционально) |
| Середина | пар, термальное масло, термальная вода |
| Диапазон безопасности при превышении температуры | ≤ 40 ℃ |
| Время ответа | ≤ 130 с |
| Чувствительность к действию | ≤ ±2℃ |
| Блок регулирования температуры электрического типа | |
| Номинальный диаметр (Ду) | 20, 25, 32, 40, 50 мм |
| Номинальное давление (PN) | 1,6 МПа |
| Диапазон регулирования температуры | 0~120℃(опционально) |
| Середина | пар, термальная вода |
| Источник питания | 220 В переменного тока, 50 Гц |
| Сигнал управления | 1~5 В, 4~20 мА |
| Скорость управления | 2,1 мм/с |
| Модель | Номинальный диаметр DN (мм) | середина | средний пар, термальная вода | Утечка (Kvs%) | ||
| Название среды | Температура среды (℃) | |||||
| коэффициент расхода Kvs(м³ч) | Максимальный перепад давления (МПа) | |||||
| ВТФК-□20□ | 20 | Пар, термальная вода (горячее масло) | 170℃ | 5 | 0.6 | ≤0,05% |
| ВТФК-□25□ | 25 | 8 | 0.47 | |||
| ВТФК-□32□ | 32 | 12 | 1.2 | |||
| ВТФК-□40□ | 40 | 20 | 0.82 | |||
| ВТФК-□50□ | 50 | 32 | 0.58 | |||

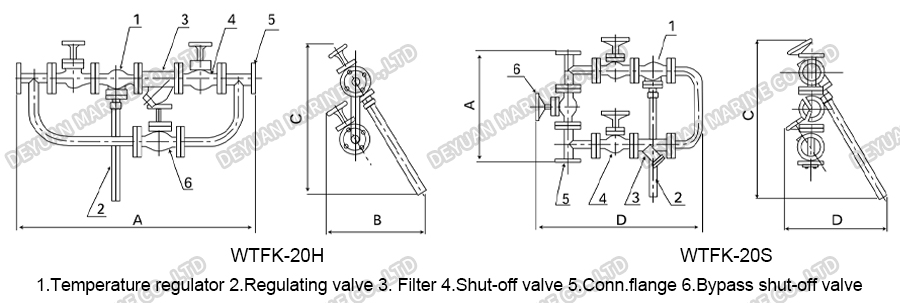

Контур Размер:
| Модель | A | B | C | D |
| ВТФК-□20H | 900 | 360 | 570 | |
| ВТФК-□25H | 900 | 365 | 575 | |
| ВТФК-□32H | 1050 | 450 | 640 | |
| ВТФК-□40H | 1250 | 470 | 680 | |
| ВТФК-□50H | 1400 | 500 | 700 | |
| ВТФК-□20D | 450 | 680 | 570 | 680 |
| ВТФК-□25D | 490 | 710 | 575 | 710 |
| ВТФК-□32D | 590 | 905 | 640 | 905 |
| ВТФК-□40D | 610 | 1080 | 680 | 1060 |
| ВТФК-□50D | 630 | 1100 | 700 | 1160 |
Deyuan Marine предоставляет комплексные услуги по подбору поставщиков и предлагает продукцию, изготовленную по индивидуальному заказу.
