Описание продукта

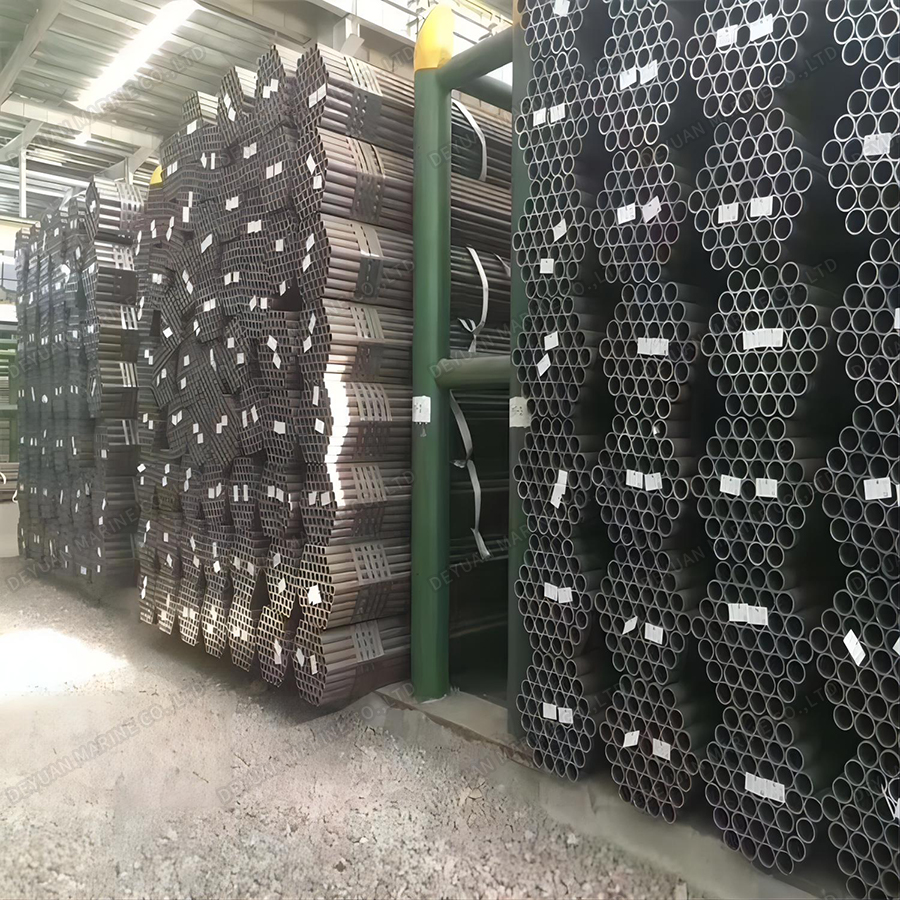

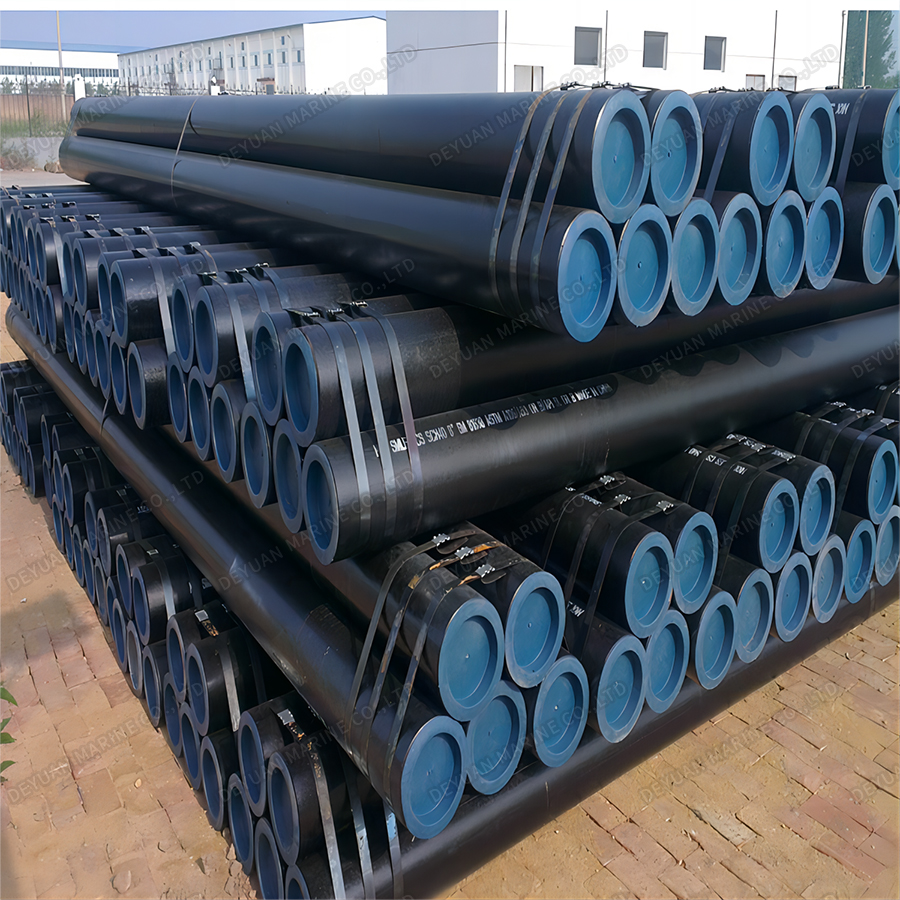

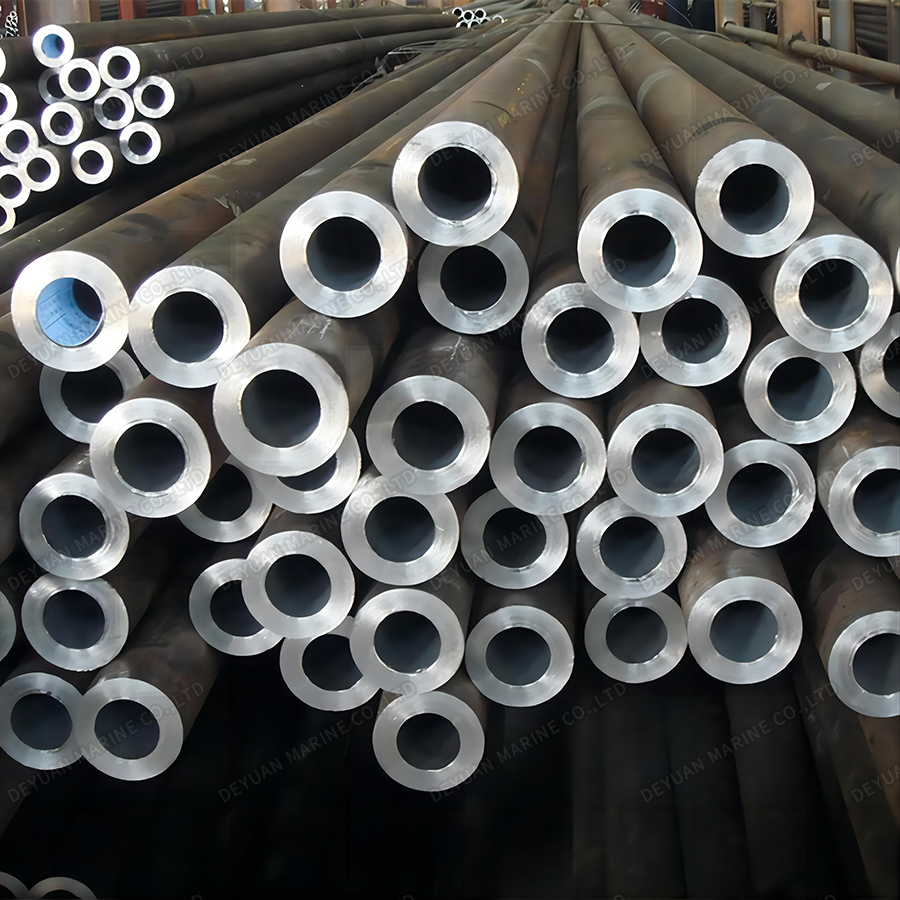

Высокопрочная гидравлическая труба
Гидравлические трубопроводные системы можно разделить на два типа: несварные и сварные.Основными соединителями в несварных соединениях являются фланцы и соединения.Фланцы делятся на приварные и несварные (фланцевая система HS).Ассортимент соединений включает: муфтовые соединения, экструдированные торцы труб HS, развальцовочные соединения JIC37° и т. д. Кроме того, диапазон материалов труб, используемых в гидравлических трубопроводных системах, очень широк: от углеродистой стали до нержавеющей стали, от горячекатаной к холоднотянутым (бесшовным) прецизионным стальным трубам и т.д.
Учитывая высокие требования к гидросистеме к чистоте, качеству и надежности внутри системы, мы рекомендуем:
* Во всей гидравлической системе трубопроводов используется технология сварных соединений.
* В качестве стальных труб используются прецизионные бесшовные трубы из углеродистой стали и (или) трубы из аустенитной нержавеющей стали.
* Стальная труба диаметром более 42 мм имеет систему соединений с расширяющимся фланцем.
* Для стальных труб диаметром менее 42 мм используется самое современное экструзионное соединение конца трубы HS (выбирайте в соответствии с конкретным применением).
Эта техническая информация является общим принципом проектирования гидравлических трубопроводных систем.При проектировании конкретной трубопроводной системы выбирайте в соответствии с окружающей средой, техническими требованиями заказчика и местными фактическими условиями.
DIN 2413/I и DIN 2413/III Стальная труба
Все рабочие давления основаны на стандартах DIN 2413/I и DIN 2413/III для прямых труб и трубок.
Предел текучести и величина растягивающего напряжения определяют максимально допустимое рабочее давление и необходимую толщину стенки.
Правила ДНВ
Все рабочие давления основаны на правилах Det Norske Veritas для классификации судов, новых построек, часть 4, глава 1, раздел 6 и мобильных морских установок для бурения (буровых установок), часть 6, глава 5, раздел 6 для изогнутых труб и труб.
Перед поставкой фактические значения предела текучести и растягивающего напряжения подтверждаются в сертификате на материал.
Модели и характеристики
| Номер детали | 0.Д х МТ | WPbar | АДбар | кг/м | |||||
| ДНВ | 2 DIN 24131 | 3 DIN 2413Ⅲ | 4 DIN 24131 | ||||||
| 14Х2СТ52.4НБК 15Х1.5СТ52.4НБК | 14x2,0 15×1,5 | 411 259 | 571 400 | 456 330 | 1371 959 | 0.59 0.50 | |||
| 15Х2СТ52.4НБК 16Х1.5СТ52.4НБК | 15×2,0 16x1,5 | 381 242 | 533 375 | 429 311 | 1279 899 | 0.61 0.54 | |||
| 16Х2СТ52.4НБК 16Х2.5СТ52.4НБК | 16×2,0 16×2,5 | 355 475 | 500 624 | 404 493 | 1199 1499 | 0.69 0.83 | |||
| 18Х1.5СТ52.4НБК 18Х2СТ52.4НБК | 18x1,5 18×2,0 | 214 313 | 333 444 | 279 364 | 800 1066 | 0.61 0.79 | |||
| 20Х2СТ52.4НБК 20Х2.5СТ52.4НБК | 20x2,0 20×2,5 | 279 371 | 400 500 | 330 404 | 959 1199 | 0.89 1.08 | |||
| 20Х3СТ52.4НБК 22Х1.5СТ52.4НБК | 20x3,0 22 х1,5 | 467 173 | 599 272 | 476 231 | 1439 654 | 1.25 0.76 | |||
| 22Х2СТ52.4НБК 25Х2СТ52.4НБК | 22×2,0 25x2,0 | 252 220 | 363 320 | 303 269 | 872 768 | 0.99 1.13 | |||
| 25Х2.5СТ52.4НБК 25Х3СТ52.4НБК | 25×2,5 25x3,0 | 291 365 | 400 480 | 330 390 | 959 1151 | 1.39 1.63 | |||
| 28Х2СТ52.4НБК 28Х3СТ52.4НБК | 28x2,0 28x3,0 | 195 322 | 285 428 | 242 352 | 685 1028 | 1.28 1.85 | |||
| 30Х2СТ52.4НБК 30Х3СТ52.4НБК | 30x2,0 30x3,0 | 182 299 | 266 400 | 226 330 | 640 959 | 1.38 2.00 | |||
| 30Х4СТ52.4НБК 35Х2СТ52.4НБК | 30x4,0 35×2,0 | 424 155 | 533 228 | 429 196 | 1279 548 | 2.56 1.63 | |||
| 35Х3СТ52.4НБК 38Х3СТ52.4НБК | 35x3,0 38x3,0 | 254 233 | 343 315 | 286 265 | 822 757 | 2.37 2.59 | |||
| 38Х4СТ52.4НБК 38Х5СТ52.4НБК | 38x4,0 38x5,0 | 327 426 | 421 526 | 346 424 | 1010 4262 | 3.35 4.10 | |||
| 39Х7.5СТ52.4НБК 42Х2СТ52.4НБК | 39х7,5 42×2,0 | 673 128 | 768 190 | 590 164 | 1845 457 | 5.86 1.97 | |||
| 42Х3СТ52.4НБК 42Х4СТ52.4НБК | 42x3,0 42 х4,0 | 209 293 | 285 381 | 242 316 | 685 914 | 2.89 3.75 | |||
| 46Х8СТ52.4НБК 50Х5СТ52.4НБК | 46×8,0 50×5,0 | 601 315 | 695 400 | 541 330 | 1669 959 | 7.84 5.55 | |||
| 56Х8.5СТ52.4НБК 60Х5СТ52.4НБК | 56×8,5 60x5,0 | 516 259 | 607 333 | 481 279 | 1456 800 | 9.96 6.78 | |||
| 60Х6СТ52.4НБК 60Х10СТ52.4НБК | 60x6,0 60х10,0 | 319 578 | 400 666 | 330 522 | 959 1599 | 8.04 12.30 | |||
| 66Х8.5СТ52.4НБК 72Х7СТ52.4НБК | 66х8,5 72×7,0 | 429 313 | 515 389 | 415 322 | 1236 933 | 12.05 11.22 | |||
| 75Х5СТ52.4НБК 80Х10СТ52.4НБК | 75х5,0 80х10,0 | 205 418 | 266 500 | 226 404 | 640 1199 | 8.63 17.21 | |||
| 90Х5СТ52.4НБК 97Х12СТ52.4НБК | 90x5,0 97×12,0 | 169 416 | 222 494 | 190 401 | 533 1187 | 10.48 25.15 | |||
| 115Х15СТ52.4НБК 130Х15СТ52.4НБК | 115x15,0 130×15,0 | 444 388 | 521 461 | 420 376 | 1251 1107 | 36.95 42.54 | |||
| 150Х15СТ52.4НБК 190Х20СТ52.4НБК | 150х15,0 190×20,0 | 332 353 | 400 421 | 330 346 | 959 1010 | 49.94 83.84 | |||
| 250Х25СТ52.4НБК | 250×25,0 | 335 | 400 | 330 | 959 | 138.71 | |||
1 DNV: Гнутая труба, включая производственные и коррозионные допуски.
2 Статическая прямая труба DIN 2413 I, включая производственные допуски.
3 Динамическая прямая труба DIN 2413III, включая производственные допуски.
4 Разрушающее давление согласно DIN 2413 I, включая производственные допуски.
