Pусский
 |
Описание продукта

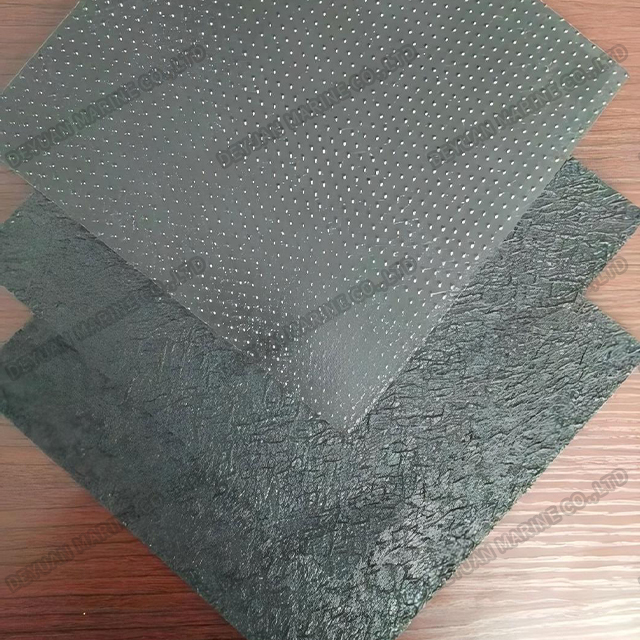

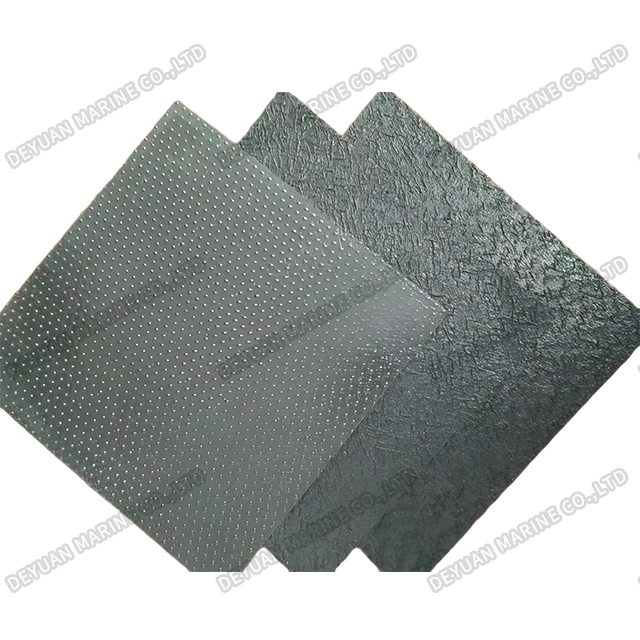

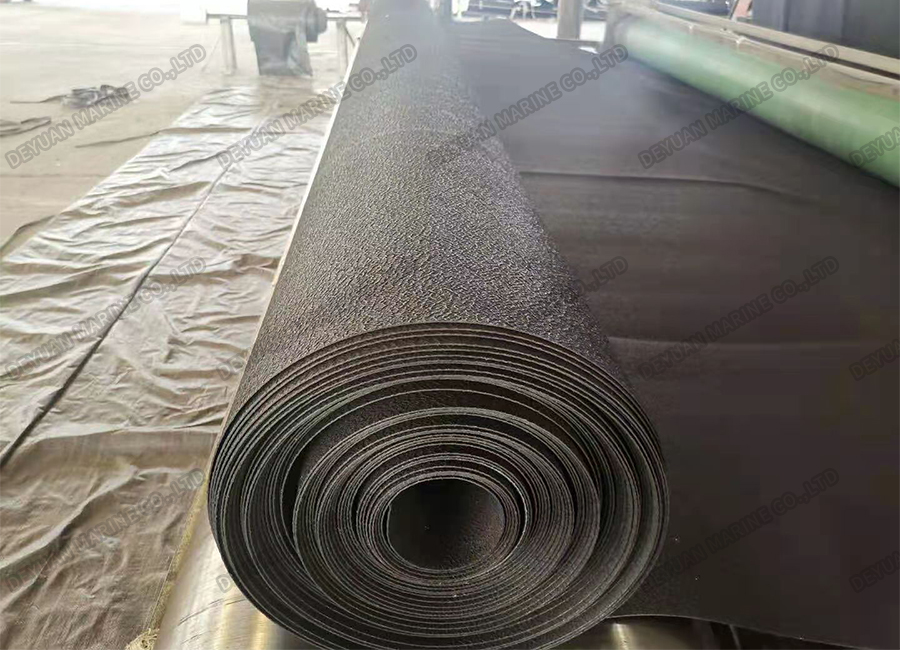

Геомембрана с шероховатой поверхностью
Введение продукта :
Геомембрана с шероховатой поверхностью представляет собой полиэтиленовую геомембрану, производимую на основе производственного процесса выдувного формования, с помощью технических инноваций производственного оборудования, посредством черновой обработки азотом, черновой обработки водой или процесса распыления. Геомембрана HDPE с шероховатой поверхностью — это новый тип непроницаемого материала. Геомембрана с одинарной шероховатой поверхностью и двойной шероховатой поверхностью обладает функциями увеличения коэффициента трения и противоскольжения, которые можно применять на вертикальных непроницаемых крутых склонах и улучшать инженерную устойчивость. Шероховатая поверхность улучшает характеристики трения поверхности геомембраны. По сравнению с гладкой геомембраной той же спецификации, геомембрана с шероховатой поверхностью является шероховатой, и при укладке пленки пленка и базовая поверхность образуют небольшой полый слой, что может повысить антифрикционные и сопротивление трению пленки. Обычно он используется в проектах, требующих большого коэффициента трения на склоне.
Характеристики производительности:
Он обладает превосходной температурной адаптируемостью, растяжимостью, устойчивостью к атмосферным воздействиям и хорошей устойчивостью к старению, стойкостью к химической коррозии и устойчивости к растрескиванию под воздействием окружающей среды.
Функция и использование:
Он в основном используется на свалках, при очистке сточных вод и сточных вод, в водном хозяйстве и защите окружающей среды, в проектах хвостохранилищ или на местах захоронения остатков отходов в качестве материалов, препятствующих просачиванию.
Технические индикаторы :
Грубая геомембрана из полиэтилена высокой плотности для защиты окружающей среды (технический индекс типа GB/T17643-2011 GH-2T1.GH-2T2)
| Элемент | Единица | Технические данные | ||||||
| Толщина | мм | 0.75 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 |
| Плотность | г/см³ | ≥0,940 | ||||||
| Высота шероховатости | мм | ≥0,25 | ||||||
| Растягивающее напряжение при выходе (MD/TD) | Н/мм | ≥11 | ≥15 | ≥18 | ≥22 | ≥29 | ≥37 | ≥44 |
| Прочность на разрыв (MD/TD) | Н/мм | ≥8 | ≥10 | ≥13 | ≥16 | ≥21 | ≥26 | ≥32 |
| Удлинение выхода (MD/TD) | % | ≥12 | ||||||
| Удлинение при разрыве (MD/TD) | % | ≥100 | ||||||
| Прочность на разрыв (разрыв под прямым углом) (MD/TD) | N | ≥93 | ≥125 | ≥160 | ≥190 | ≥250 | ≥315 | ≥375 |
| Противопункционная сила | N | ≥200 | ≥270 | ≥335 | ≥400 | ≥535 | ≥670 | ≥800 |
| Растрескивание под нагрузкой при растяжении | h | ≥300 | ||||||
| Содержание технического углерода | % | 2,0-3,0 | ||||||
| Углеродная сажа распределяется | / | В 10-й дате, 3-й степени не более 1,4 и 5-й степени не допускается. | ||||||
| (OIT)Время антиоксидации | мин | ≥100 время окисления при нормальном давлении | ||||||
| ≥400 время окисления под высоким давлением | ||||||||
| 85 ℃Тепло против старения | % | ≥55 | ||||||
| Увиоустойчивый | % | ≥50 | ||||||
| Предельное отклонение толщины | % | -10 | ||||||
