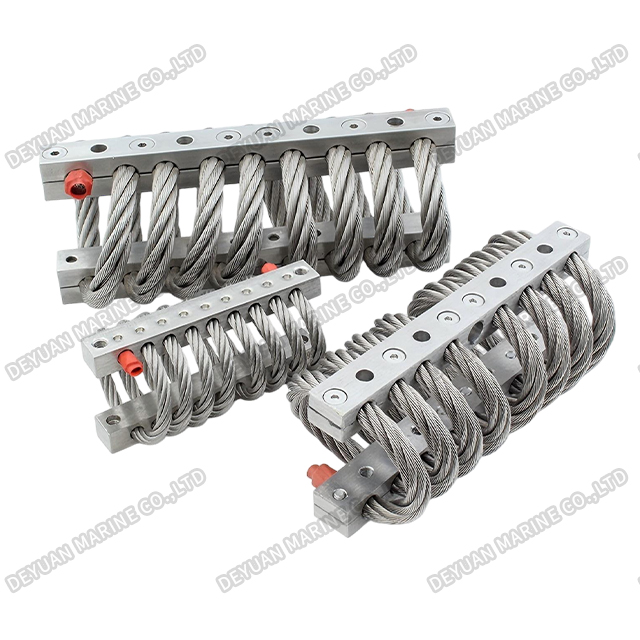

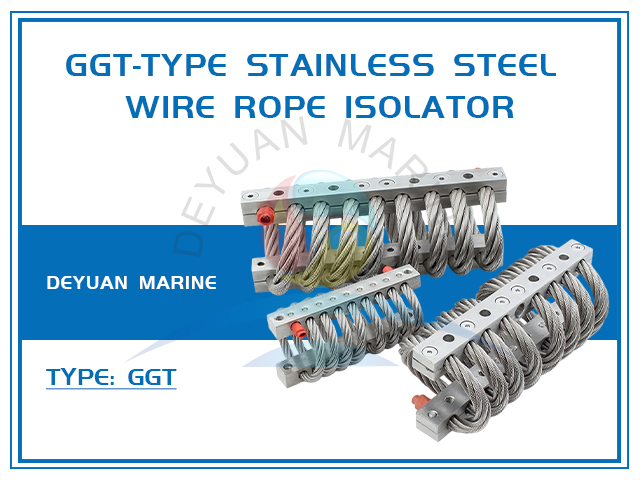

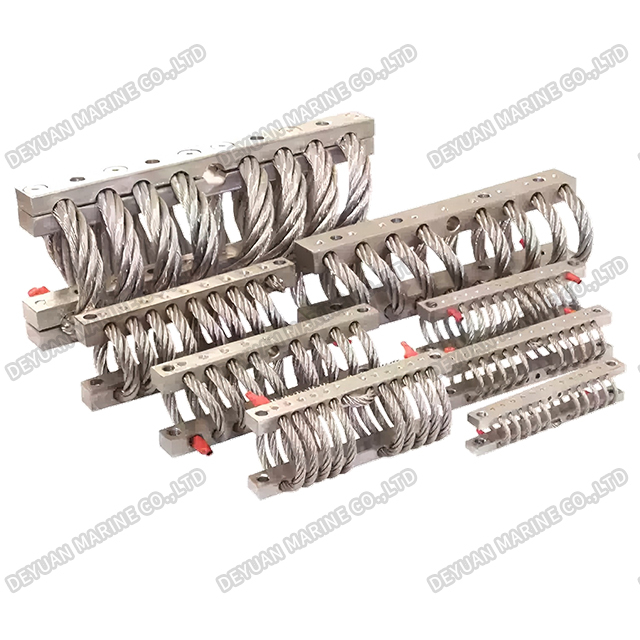

Изолятор троса из нержавеющей стали типа GGT

Введение продукта

Тросовой изолятор из нержавеющей стали типа GGT представляет собой вершину высокоэффективной технологии изоляции вибрации, ударов и шума. Эти изоляторы, изготовленные из прецизионных кабелей из нержавеющей стали с уникальной геометрической конфигурацией, обеспечивают исключительную многоосную защиту чувствительного оборудования в экстремальных условиях окружающей среды. Их собственные демпфирующие характеристики и цельнометаллическая конструкция делают их идеальными для применений, где резиновые или эластомерные изоляторы могут выйти из строя или выйти из строя.

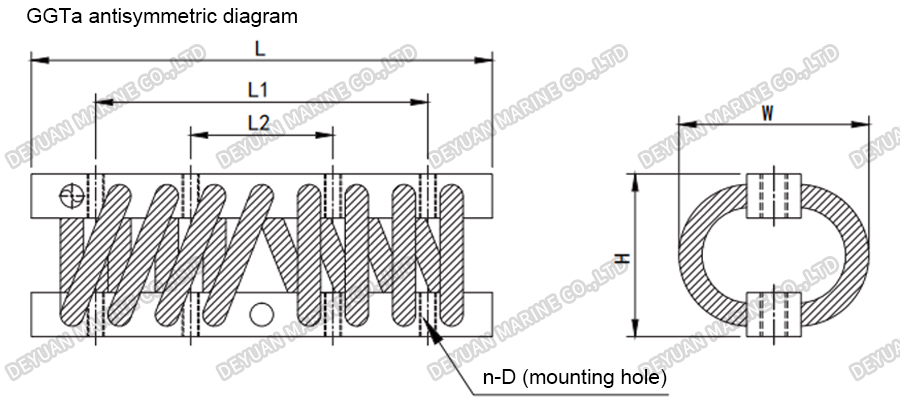

Рисунок

Изолятор из троса из нержавеющей стали типа GGT-DEYUAN MARINE5

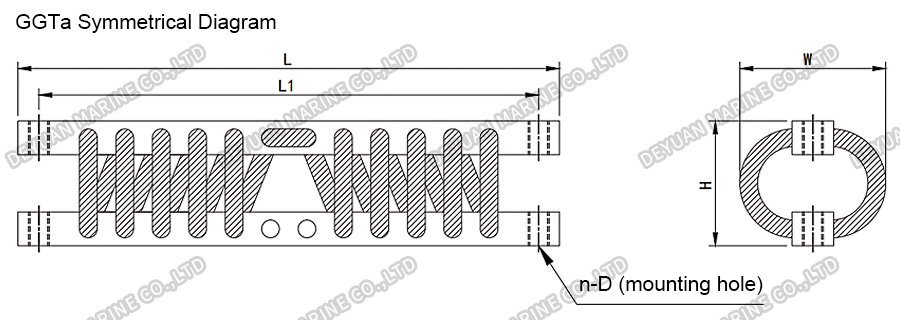

Основные размеры виброизолятора типа ГГТ

Модель	Размеры (мм)
Модель	L	Л1	Л2	H	W	n(PCS)-D
ГГТа0,46-18	80	69±0,3		18	27	4-М4
ГГТа0,59-20	80	69±0,3		20	28	4-М4
ГГТа0,64-25	80	69±0,3		25	30	4-М4
ГГТа0,66-28	80	69±0,3		28	33	4-М4
ГГТа0,62-30	80	69±0,3		30	36	4-М4
ГГТа0,58-33	80	69±0,3		33	38	4-М4
ГГТа0,25-33	80	69±0,3		33	38	4-М4
ГГТа2.1-23	112	100±0,5		23	28	4-М5
ГГТа2.7-25	112	100±0,5		25	30	4-М5
ГГТа3.0-28	112	100±0,5		28	33	4-М5
ГГТа2.8-33	112	100±0,5		33	38	4-М5
ГГТа2.5-36	112	100±0,5		36	41	4-М5
ГГТа2.3-38	112	100±0,5		38	43	4-М5
ГГТа1.0-36	84	72±0,3		36	41	4-М5
ГГТа2.5-28	128	116±0,5		28	36	4-М6
ГГТа3.9-30	128	116±0,5		30	38	4-М6
ГГТа4.6-33	128	116±0,5		33	41	4-М6
ГГТа5.3-36	128	116±0,5		36	43	4-М6
ГГТа4.3-38	128	116±0,5		38	46	4-М6
ГГТа4.3-41	128	116±0,5		41	48	4-М6
ГГТа9.7-34	128	116±0,5		34	42	4-М6
ГГТа11-38	128	116±0,5		38	43	4-М6
ГГТа12-41	128	116±0,5		41	46	4-М6
ГГТа9.5-45	128	116±0,5		45	50	4-М6
ГГТб30-48	146	102±0,5		48	56	4-М8
ГГТб44-54	146	102±0,5		54	64	4-М8
ГГТб53-59	146	102±0,5		59	71	4-М8
ГГТб48-64	146	102±0,5		64	80	4-М8
ГГТб44-65	146	102±0,5		65	89	4-М8
ГГТб42-67	146	102±0,5		67	95	4-М8
ГГТб20-67	146	102±0,5		67	100	4-М8
ГГТб21-83	146	102±0,5		83	108	4-М8
ГГТб51-71	178	156±0,5	66±0,5	71	84	8-М8
ГГТб54-75	178	156±0,5	66±0,5	75	90	8-М8
ГГТб55-76	178	156±0,5	66±0,5	76	105	8-М8
ГГТб51-83	178	156±0,5	66±0,5	83	108	8-М8
ГГТб43-89	178	156±0,5	66±0,5	89	110	8-М8
ГГТб39-105	178	156±0,5	66±0,5	105	121	8-М8
ГГТб72-71	216	156±0,5	66±0,5	71	84	8-М8
ГГТб 79-75	216	156±0,5	66±0,5	75	90	8-М8
ГГТб 86-76	216	156±0,5	66±0,5	76	105	8-М8
ГГТб 83-83	216	156±0,5	66±0,5	83	108	8-М8
ГГТб 68-89	216	156±0,5	66±0,5	89	110	8-М8
ГГТб 65-105	216	156±0,5	66±0,5	105	121	8-М8
ГГТб 240-90	178	156±0,5	66±0,5	90	105	8-М8
ГГТб 230-95	178	156±0,5	66±0,5	95	121	8-М8
ГГТб 220-108	178	156±0,5	66±0,5	108	133	8-М8
ГГТб 220-124	178	156±0,5	66±0,5	124	144	8-М8
ГГТб 220-137	178	156±0,5	66±0,5	137	156	8-М8
ГГТб 270-90	216	156±0,5	66±0,5	90	105	8-М8
ГГТб 270-95	216	156±0,5	66±0,5	95	121	8-М8
ГГТб 270-108	216	156±0,5	66±0,5	108	133	8-М8
ГГТб 280-124	216	156±0,5	66±0,5	124	144	8-М8
ГГТб 250-137	216	156±0,5	66±0,5	137	156	8-М8
ГГТб 440-90	268	192±0,5	82±0,5	90	103	8-М10
ГГТб 430-99	268	192±0,5	82±0,5	99	112	8-М10
ГГТб 500-109	268	192±0,5	82±0,5	109	135	8-М10
ГГТб 550-119	268	192±0,5	82±0,5	119	152	8-М10
ГГТб 480-127	268	192±0,5	82±0,5	127	165	8-М10
ГГТб 920-133	370	268±0,5	114±0,5	133	140	8-М16
ГГТб 1000-152	370	268±0,5	114±0,5	152	165	8-М16
ГГТб 1200-159	370	268±0,5	114±0,5	159	178	8-М16
ГГТб 1300-191	370	268±0,5	114±0,5	191	210	8-М16
ГГТб 1100-216	370	268±0,5	114±0,5	216	235	8-М16

Рабочие параметры виброизолятора типа ГГТ

Модель	Номинальная нагрузка (кг)			Статическая средняя жесткость (Н/мм)			Максимальная динамическая деформация (мм)
Модель	Мкс	М⁴5	Мз	Кх	К₄ 5	Кз	△Sx	△S₄₅5	△Сз
ГГТа0,46-18	1.6	3.0	4.5	9	8	16	7	12	7
ГГТа0,59-20	1	2	3	4.5	6	11	9	16	10
ГГТа0,64-25	0.8	1.5	2.5	2	3	7	14	18	12
ГГТа0,66-28	0.5	1	1.8	1.1	2.6	5.4	16	21	18
ГГТа 0,62-30	0.4	0.7	1.2	1.2	2	4.2	21	22	20
ГГТа 0,58-33	0.2	0.5	0.7	1.3	1.7	3.2	22	25	23
ГГТа 0,25-33	0.1	0.3	0.5	0.7	0.7	1.3	22	25	23
ГГТа 2.1-23	6	12	18	27	29	54	9	18	7
ГГТа 2,7-25	4	10	14.5	17	26	45	11	20	8
ГГТа 3.0-28	3	5	8.5	13	14	30	13	21	10
ГГТа 2,8-33	2	4	6	5.8	10	17	14	22	13
ГГТа 2,5-36	1.5	3	5	4.1	8	14	16	25	15
ГГТа 2.3-38	1	3	4	3.5	7	12	18	34	18
ГГТа 1.0-36	0.5	2	2.5	2.8	5	8	16	25	15
ГГТа 2,5-28	10	20	30	43	54	105	9	15	8
ГГТа 3,9-30	7	15	20	25	39	72	14	20	10
ГГТа 4.6-33	5	10	16	17	27	47	16	23	13
ГГТа 5.3-36	3	7	13	13	24	40	18	25	17
ГГТа 4.3-38	2	5	10	10	20	33	20	27	17
ГГТа 4.3-41	1.5	4	8	7.8	18	28	21	34	18
ГГТа 9.7-34	20	60	100	97	183	329	11	16	10
ГГТа 11-38	15	45	70	70	131	247	11	18	13
ГГТа 12-41	12	25	40	54	97	160	11	20	18
ГГТа 9,5-45	10	20	30	35	72	118	14	23	22
ГГТб 30-48	25	50	80	103	159	260	18	34	15
ГГТб 44-54	12	35	50	50	116	164	23	41	20
ГГТб 53-59	10	25	40	33	86	122	30	50	25
ГГТб 48-64	8	20	30	22	62	88	37	53	28
ГГТб 44-65	5	16	24	17	52	70	39	57	33
ГГТб 42-67	5	12	18	14	43	65	43	62	38
ГГТб 20-67	4	10	15	12	36	54	50	70	38
ГГТб 21-83	3	8	12	7.7	26	39	53	75	50
ГГТб 51-71	25	65	95	90	199	310	23	34	25
ГГТб 54-75	20	52	80	68	182	261	25	46	28
ГГТб 55-76	15	38	55	48	134	199	34	53	33
ГГТб 51-83	12	33	48	38	106	171	37	64	38
ГГТб 43-89	10	30	45	36	97	155	39	80	41
ГГТб 39-105	6	22	30	23	58	108	46	91	50
ГГТб 72-71	35	80	120	119	259	413	23	34	25
ГГТб 79-75	25	70	100	88	239	330	25	46	28
ГГТб 86-76	20	50	70	67	174	253	34	53	33
ГГТб 83-83	15	45	60	49	143	225	37	64	38
ГГТб 68-89	13	40	55	48	120	20	39	80	46
ГГТб 65-105	8	30	40	29	80	143	46	91	50
ГГТб 240-90	30	85	125	100	296	439	30	62	41
ГГТб 230-95	22	65	110	70	222	317	34	73	43
ГГТб 220-108	15	50	80	46	158	260	41	80	58
ГГТб 220-124	12	40	64	39	114	200	53	91	71
ГГТб 220-137	9	35	52	32	81	152	59	103	89
ГГТб 270-90	40	110	180	147	405	603	25	62	40
ГГТб 270-95	30	85	145	114	281	406	34	73	43
ГГТб 270-108	20	70	105	73	214	345	41	80	58
ГГТб 280-124	16	50	85	55	152	271	53	91	71
ГГТб 250-137	12	45	70	41	114	197	59	103	90
ГГТб 440-90	150	300	500	430	1020	1800	27	41	30
ГГТб 430-99	130	250	400	417	926	1402	32	53	35
ГГТб 500-109	70	200	300	256	588	1063	41	65	46
ГГТб 550-119	50	130	220	178	383	719	50	73	56
ГГТб 480-127	35	110	170	127	299	507	57	82	63
ГГТб 920-133	300	590	1000	1051	1916	2815	48	57	46
ГГТб 1000-152	200	460	750	547	1305	1922	59	73	53
ГГТб 1200-159	120	400	600	423	1101	1921	66	87	58
ГГТб 1300-191	70	290	450	213	731	1122	75	107	86
ГГТб 1100-216	50	180	320	130	522	800	99	146	106

Примечание 1: Mx, M45 и Mz — номинальные нагрузки виброизолятора в направлениях бокового сдвига, сжатия под углом 45° и вертикального (направления z) сжатия соответственно.

Примечание 2: Kx, K45 и Kz — это средняя статическая жесткость виброизолятора в направлениях бокового сдвига, сжатия под углом 45° и вертикального (направление z) сжатия соответственно.

Примечание 3: Sx, S45 и Sz — максимальные динамические деформации виброизолятора в направлениях бокового сдвига, сжатия под углом 45° и вертикального (направления z) сжатия соответственно.

Примечание 4: Px, P45 и Pz — максимальные ударные силы виброизолятора в направлениях бокового сдвига, сжатия под углом 45° и вертикального (направление z) сжатия соответственно.

Примечание 5: Ex, E45 и Ez — энергетические мощности виброизолятора в направлениях бокового сдвига, сжатия под углом 45° и вертикального (направления z) сжатия соответственно.

Функции

Низкая собственная частота, высокая ударопрочность, устойчивость к высоким температурам, высокая коррозионная стойкость, простота в использовании и установке.

Приложения

Широко используется в таких отраслях, как судостроение, авиация, аэрокосмическая промышленность, автомобилестроение, электроника и машиностроение, что позволяет различному оборудованию соответствовать стандартам по контролю вибрации, ударов и шума.
