Описание продукта

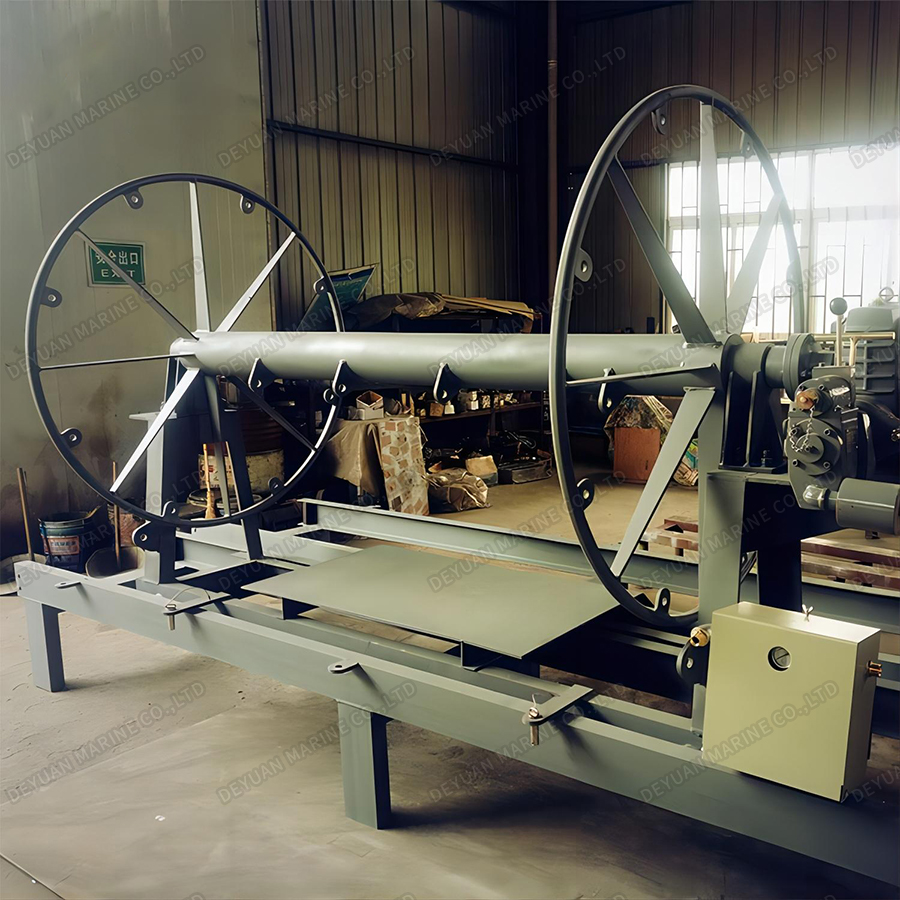

Катушка с пилотной лестницей с пневматическим приводом и фиксированным креплением
Пилотная лестничная катушка с фиксированным монтажом с пневматическим приводом подходит для фиксированной установки на палубе, которая относится к взрывобезопасной зоне, поскольку она приводится в движение сжатым воздухом, без выделения искр и тепла в окружающую среду.
Мы производим предварительную версию катушки для пилотной лестницы согласно CB/T 3727-1995, а также текущую версию согласно CB/T 3727-2013.

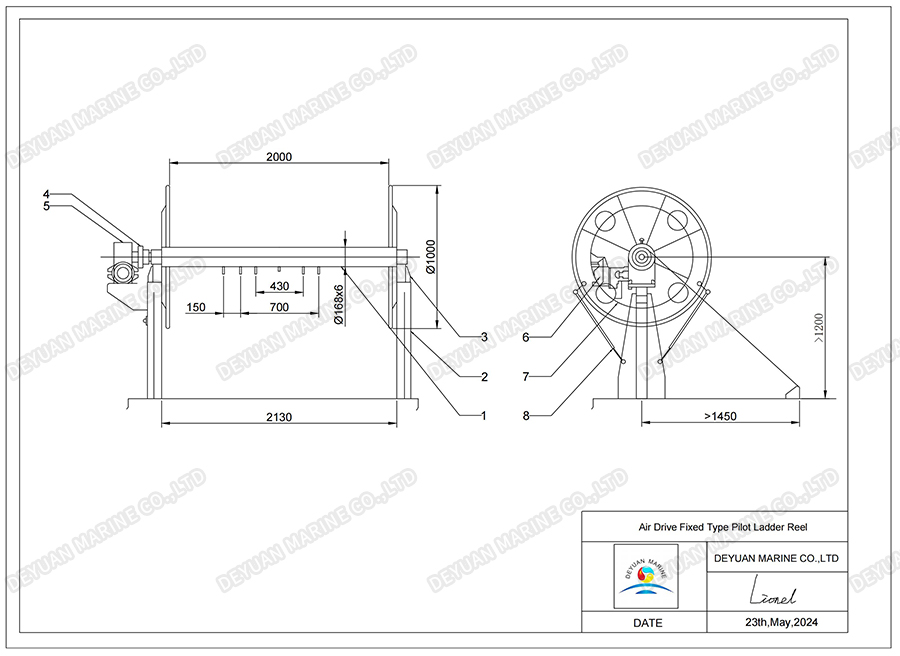

1. Вал ролика
2. Кронштейн
3. Седло вала
4. Самоблокирующийся редуктор
5. Муфта вала
6. Пневматический двигатель
7. Рычаг рукоятки
8. Роликовый стопор
В CB/T 3727-1995 лестничная катушка с фиксированным креплением с пневматическим приводом относится к типу A, а в CB/T 3727-2013 — к QF-L и QF-R. Помимо фиксированных пневматических типов мы также предлагаем подвижные типы и моторные. типы приводов.
КБ/Т 3727-1995 Введите Катушка с пилотной лестницей с пневматическим приводом и фиксированным креплением
| Модель катушки | Номинальная скорость м/мин | Номинальная мощность (Длина лестницы) m | Тип и параметры двигателя | Масса кг | |||||
| A | 24 | 30 | JFH 1/24 Пневматический двигатель | 492 | |||||
| Давление воздуха МПа | Расход воздуха м3/мин | Номинальное вращение об/мин | Номинальная мощность КВт | Макс.Тянуть КН | |||||
| 0.6 | 4,5~5,0 | 890 | 3.98 | 10 | |||||
| B | 26 | 30 | ДЖЗ2-12Х-4Т2 | Передаточное число | Макс.Тянуть КН | 575 | |||
| Номинальное вращение об/мин | Номинальная мощность КВт | Номинальный ток A | Напряжение/частота В/Гц | 1:77 | 10 | ||||
| 1350 | 2.2 | 6 | 380/50 | ||||||
CB/T 3727-2013 QF-L и QF-R Катушка с пилотной лестницей с пневматическим приводом и фиксированным креплением
| Катушка Модель | Скорость м/мин | Пер.Скорость м/мин | Макс.Капа. (Лестница Ленг.) m | Воздушный пресс. МПа | Расход воздуха. м3/мин | Номинальное вращение об/мин | Передаточное число | Номинальная мощность КВт | Загрузка барабана КН | Держать Нагрузка КН | Масса кг |
| ЧФ | 15~21 | — | 10 | 0.6 | 2.5 | 30 | 1:30 | 1.8 | 1.5 | 3 | 470 |
| КМ1 | 2.6 | 12 | 760 | ||||||||
| КМ2 | — | 670 |
