Описание продукта

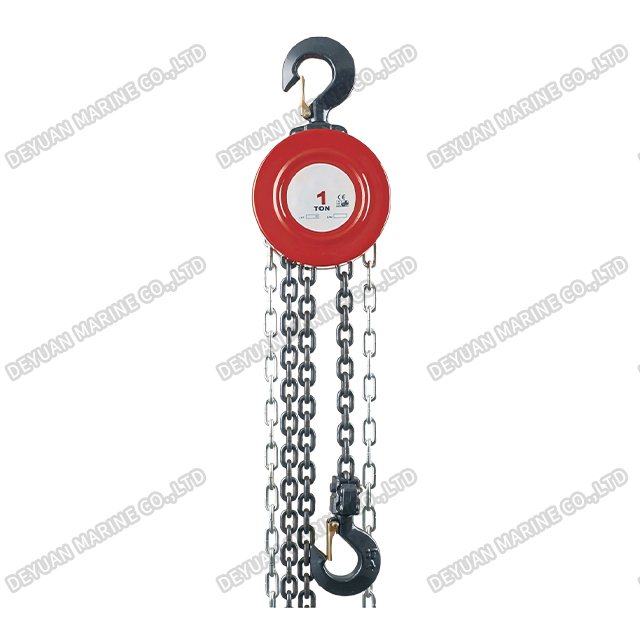

Круглая ручная цепная таль HS-Z
Введение продукта:
Ручная цепная таль серии HS-Z имеет симметричную двухступенчатую конструкцию прямозубой передачи. Может использоваться в сочетании с монорельсовой тележкой для формирования подъемно-транспортной тележки для подвесного монорельсового транспорта или для ручных однобалочных и стреловых кранов. Это универсальное ручное подъемное оборудование широко используется в промышленности, сельском хозяйстве, строительстве и горнодобывающей промышленности, включая монтаж оборудования, подъем грузов, погрузку и разгрузку транспортных средств, и особенно подходит для работы на открытом воздухе и в местах без электропитания.
Ручная цепная таль серии HS-Z представляет собой усовершенствованный продукт с более рациональным механизмом, компактными размерами и легким весом, отвечающий требованиям рынка. Он неизменно хорошо продается как на внутреннем, так и на международном рынках как универсальное ручное подъемное оборудование.

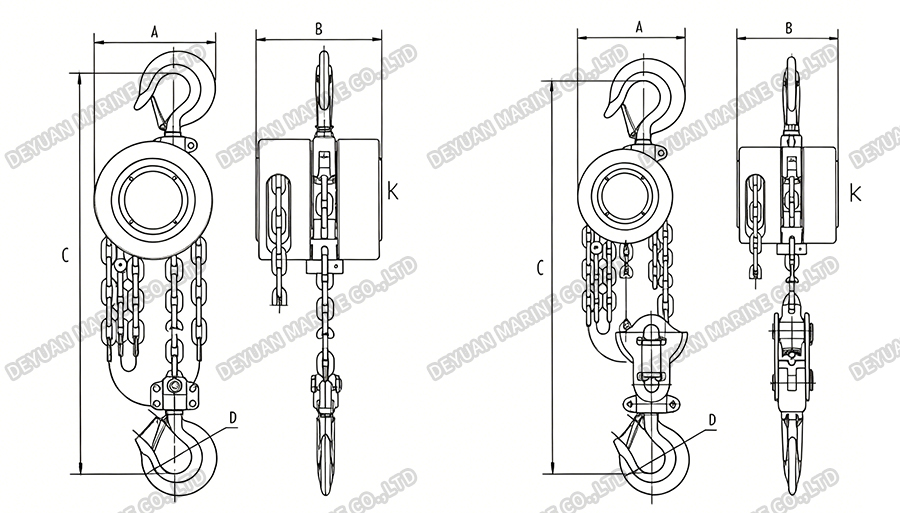

Рисунок:
Параметры продукта:
| Емкость | тонны | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 15 | 20 | |
| Стандартный лифт | m | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | |
| Выполнение тестовой нагрузки | КН | 7.5 | 15 | 22.5 | 30 | 45 | 75 | 125 | 200 | 250 | |
| Усилие, необходимое для подъема номинальной нагрузки | N | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 392 | |
| Пряди грузовой цепи | 1 | 1 | 1 | 2 | 2 | 2 | 4 | 6 | 8 | ||
| Диаметр грузовой цепи | мм | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | |
| Dimensions | A | мм | 120 | 142 | 178 | 142 | 178 | 210 | 358 | 400 | 580 |
| B | мм | 108 | 122 | 139 | 122 | 139 | 162 | 162 | 196 | 189 | |
| C | мм | 315 | 335 | 435 | 470 | 555 | 720 | 820 | 920 | 1040 | |
| D | мм | 35 | 40 | 45 | 50 | 55 | 65 | 85 | 110 | 110 | |
| K | мм | 23 | 26 | 29 | 34 | 37 | 41 | 50 | 80 | 80 | |
| Вес нетто | кг | 8 | 10 | 16 | 14 | 24 | 36 | 68 | 117 | 155 | |
| Измерение упаковки | см | 28Х21×17 | 30X24X18 | 34×29×20 | 33X25X19 | 38X30X20 | 45×35×24 | 62X50X28 | 70Х46Х75 | 70Х46Х75 | |
| Дополнительный вес на метр дополнительного подъема | кг | 1.7 | 1.7 | 2.3 | 2.5 | 3.7 | 5.3 | 9.7 | 14.1 | 19.4 | |
Особенности и преимущества:
*Автоматическая тормозная система с двумя собачками.
*Безасбестовые фрикционные накладки/фрикционные диски.
*Промышленное порошковое покрытие, соответствующее требованиям RoHS.
Правила эксплуатации ручной цепной тали серии HS-Z:
*Работа с использованием любого источника питания, кроме ручного усилия, строго запрещена.
*Перед использованием убедитесь, что все компоненты находятся в хорошем состоянии, детали трансмиссии и подъемная цепь правильно смазаны, а работа без нагрузки является нормальной.
*Перед подъемом проверьте, надежно ли закреплены верхний и нижний крюки. Категорически запрещается подвешивать на кончик крюка тяжелые грузы и выполнять другие неправильные операции.
*Подъемная цепь должна висеть вертикально, без перекручивания или перекручивания звеньев. Нижний крюк двухцепных цепей нельзя переворачивать.
*Оператор должен стоять в той же плоскости, что и колесо ручной цепи, и тянуть за цепь, чтобы повернуть колесо ручной цепи по часовой стрелке, чтобы поднять груз. Потянув за ручную цепь в противоположном направлении, груз будет медленно опускаться.
*Во время подъема персоналу не разрешается работать или ходить под грузом во избежание травм.
*Во время подъема, независимо от того, поднимаете или опускаете груз, тяните ручную цепь равномерно и осторожно. Не тяните резко, чтобы избежать перескакивания или заклинивания цепи.
*Если оператор обнаружит, что сила тяги руки превышает нормальное сопротивление, работу следует немедленно прекратить.
