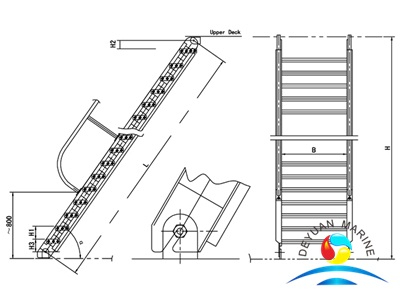

Модель A&Af Наклонная лестница в машинное отделение

Модель A&Af Наклонная лестница в машинном отделении

Модель	Лестница  Рамка  Тип	Шаг  Тип	Палуба  Высота  H	Градиент  ɑ（°）	Ширина  B
A Af	2XL50X50X4 (Для  Внутренний  Судно) 2XL50X50X6 (Для  Океан  Судно)	Квадрат  Сталь	500～2800	55 60 65	450 600 750
Примечания:    Модель  С  f  означает  наклонный  лестница  который  с  пыль  сторожить  тарелка.

Основной  Размер  И  Масса  из  Модель  A  ,Модель  Af  Двигатель  Комната  Наклонный  Лестница
Шаг   КОЛ-ВО	Основной  Dimensions						Вес (кг) ɑ=55°							Вес (кг) ɑ=60°							Вес (кг) ɑ=65°
	H	Н1	Н2	H3	т1	т2	Длина (мм)	В=450		В=600		В=750		Длина (мм)	В=450		В=600		В=750		Длина (мм)	В=450		В=600		В=750
							L	A	Af	A	Af	A	Af	L	A	Af	A	Af	A	Af	L	A	Af	A	Af	A	Af
1	500	0	200	170	6	6	452	19	20	21	23	23	26	427	18	19	20	22	22	25	408	17	18	19	21	21	24
2	600	210	160	100	6	6	574	23	25	26	29	29	33	543	22	24	25	28	28	31	519	21	23	24	26	26	30
2	700	230	180	160	6	6	696	28	31	31	35	35	40	658	27	29	30	33	33	38	629	26	28	28	32	32	36
2	800	270	220	180	6	6	818	33	36	37	41	41	47	774	31	34	35	39	39	44	740	30	33	33	38	38	42
3	900	230	170	140	6	6	940	38	41	42	48	48	54	889	36	39	40	45	45	51	850	35	37	38	43	43	49
3	1000	250	200	170	6	8	1062	50	54	55	61	61	68	1005	48	51	52	58	58	64	960	46	49	50	55	55	62
4	1100	230	180	100	6	8	1184	56	60	61	68	68	75	1120	53	57	58	64	64	72	1071	51	55	56	62	62	69
4	1200	250	200	120	6	8	1306	61	66	67	74	74	83	1236	58	63	64	71	71	79	1181	56	60	61	68	68	75
5	1300	220	170	120	6	8	1429	67	72	73	81	81	91	1351	63	68	70	77	77	86	1291	61	65	67	74	74	82
5	1400	240	190	120	6	8	1551	72	78	79	88	88	98	1467	69	74	75	83	83	93	1402	66	71	72	80	80	89
5	1500	250	200	170	8	10	1673	78	84	85	95	95	106	1582	74	79	81	90	90	100	1512	71	76	73	86	86	96
6	1600	230	180	140	8	10	1795	83	90	92	101	101	113	1697	79	85	87	96	96	107	1623	76	81	83	92	92	102
6	1700	240	200	170	8	10	1917	89	96	98	108	108	121	1813	84	91	92	102	102	114	1733	81	87	88	98	98	109
7	1800	225	175	145	8	10	2039	94	102	104	115	115	128	1928	89	96	98	109	109	121	1843	86	92	95	104	104	116
7	1900	240	190	140	8	10	2161	100	107	110	122	122	136	2044	95	102	104	115	115	128	1954	91	97	99	110	110	123
7	2000	250	200	170	8	10	2283	105	113	116	128	128	143	2159	100	107	110	121	121	135	2064	96	103	105	116	116	130
8	2100	235	175	140	8	10	2405	113	122	124	137	137	153	2275	107	115	118	130	130	145	2174	103	110	113	125	125	139
8	2200	245	195	160	8	10	2527	119	127	130	144	144	160	2390	112	121	123	136	136	152	2285	108	116	118	131	131	145
9	2300	235	180	150	8	12	2650	124	133	136	151	151	168	2506	118	126	129	143	143	159	2396	113	121	124	137	137	152
9	2400	250	190	160	8	12	2772	130	139	142	157	157	175	2621	123	132	135	149	149	166	2506	118	126	129	143	143	159
9	2500	240	200	170	8	12	2894	135	145	148	164	164	183	2737	128	138	140	155	155	173	2616	123	133	134	149	149	166
10	2600	230	190	165	8	12	3016	141	151	154	171	171	190	2852	133	143	146	162	162	180	2727	128	137	140	155	155	173
10	2700	245	195	170	8	12	3138	146	157	160	178	178	198	2968	138	149	152	168	168	187	2837	133	143	145	161	161	179
11	2800	235	185	135	8	12	3260	152	163	166	184	184	205	3083	144	154	158	175	175	135	2947	138	148	151	167	167	186
