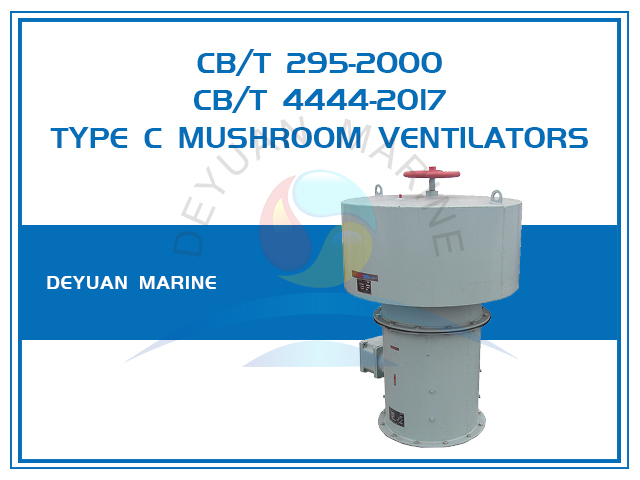

Морские грибовидные вентиляторы для осевого вентилятора типа C CB/T 295-2000 и CB/T 4444-2017

Торговая марка: ДЭЮАНЬ МОРСКОЙ
Тип: Гриб
Стандарт: CB/T 295 или CB/T 4444
Модель: Тип С
Назначение: Вентиляция кабины
Тип работы: сверху снаружи над осевым вентилятором
Номинальный диаметр: 250~1500
Вентиляционная головка: морская сталь класса А
Вентиляционная труба: углеродистая сталь Q235A
штат:

Описание продукта

Морские грибовидные вентиляторы для осевого вентилятора типа C CB/T 295-2000 и CB/T 4444-2017


Грибовидный вентилятор устанавливается на палубе для естественной или механической вентиляции.

CB / T295 Mushroom Ventilation обычно используется для кухни и размещения регулирующего винта вентилятора, просто поверните регулировочный маховик в помещении, чтобы отрегулировать размер отверстия.

CB/T 4444-2017 является новой редакцией CB/T 295-2000, основное отличие которых заключается в весе каждой модели.


Требования к процессу

1. Поверхность: должна быть ровной и гладкой, без острых краев, искажений и перекосов.

2. Ошибка размера:  ±3 мм, а отклонение от вертикальности 2/h1000 (h - высота цилиндра вентилятора)

3. Поверхность сварки: без трещин, шлаковых включений, прожогов, непроплавленных дефектов.

4. Отверстие атмосферостойкой крышки грибовидного вентилятора для судов должно быть гибким, а подвижная часть должна быть покрыта нейтральной консистентной смазкой.

5. Удаление ржавчины: внутренние и внешние поверхности стальных частей грибовидного вентиляционного колпака должны достичь уровня Sa2 или уровня St2, указанного в GB/T8923, а затем двух антикоррозийных грунтовок.

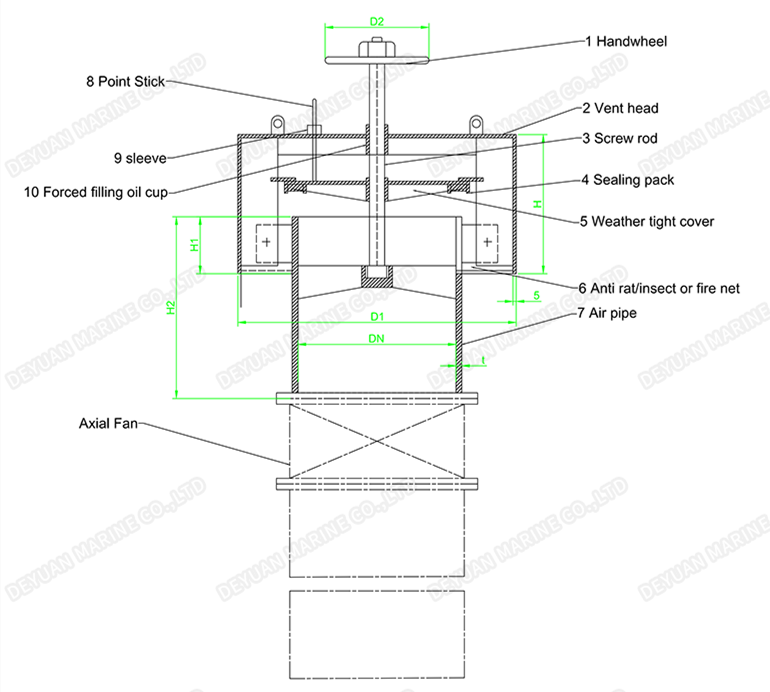

Тип C CBT 295-2000 Грибовидный вентилятор-DEYUAN MARINE_00

Рис.1 СВ/Т 295-2000  Тип С

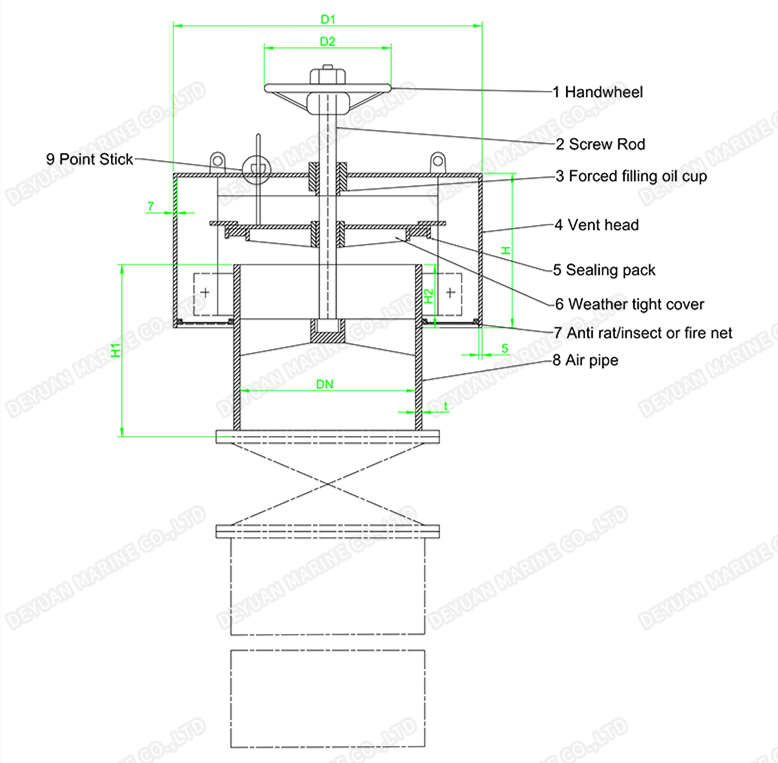

Вентилятор грибовидный Type C CBT 4444-2017-DEYUAN MARINE

Рис.2 CB/T 4444-2017 Тип C


Примечание: высота воздушной трубы определяется заказчиком.


Очевидно, что открытие и закрытие грибовидного вентилятора типа C осуществляется сверху и снаружи, и он будет установлен над осевым вентилятором (с соответствующим фланцем).


Тип C CB/T 295-2000 Модели:


Номинальный диаметр
DN
Д1 Д2 H H1 Н2 d t Масса
кг
250 440 200 220 90 210 Tr24x5-LH 6 62
300 530 265 77
350 620 310 Tr30x6-LH 96
400 710 290 345 105 230 118
450 800 375 8 147
500 890 320 405 Tr40x7-LH 179
550 980 435 207
600 1050 470 120 270 223
650 1160 500 249
700 1240 520 274
750 1320 540 309
800 1410 560 140 320 359
850 1500 580 408
900 1580 360 600 Tr46x8-LH 434
950 1670 620 455
1000 1760 640 530
1100 1930 680 601
1200 2100 720 689
1300 2270 760 761
1400 2440 400 800 350 939
Примечание: вес указан только для вентилятора, не включая воздушную трубу.


Тип C CB/T 4444-2017 Модели:

Номинальный диаметр
DN
Д1 Д2 H Н2 d t Масса
кг
250 440 200 220 90 Tr30x6-LH 9 35
300 530 265 49
350 620 310 Tr36x6-LH 67
400 710 290 345 105 10 88
450 800 375 111
500 890 320 405 Tr40x7-LH 136
550 980 435 163
600 1050 470 120 192
650 1160 500 223
700 1240 520 256
750 1320 540 291
800 1410 560 140 328
850 1500 580 367
900 1580 360 600 Tr46x8-LH 408
950 1670 620 451
1000 1760 640 496
1100 1930 680 592
1200 2100 720 691
1300 2270 760 493
1400 2440 400 800 896
1500 2630 840 160 Tr50x8-LH
998
Примечание: вес указан только для вентилятора, не включая воздушную трубу.

Для получения дополнительных типов и моделей морских вентиляторов, пожалуйста, не стесняйтесь обращаться к нам любым способом.
