Описание продукта

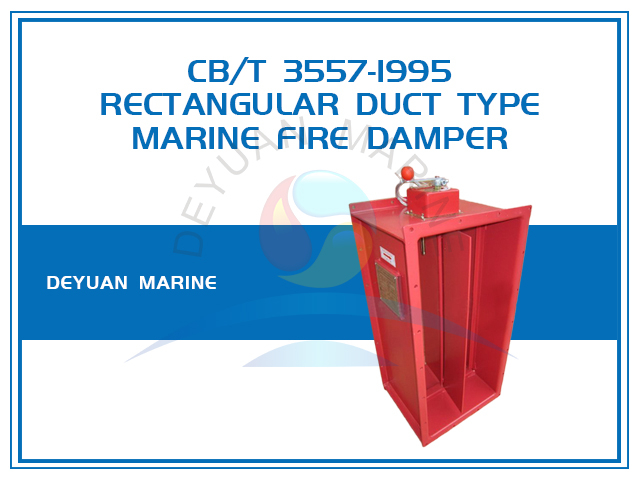

Морской противопожарный клапан прямоугольного типа CB/T 3557-1995
Приложение:
Противопожарные клапаны подходят для систем вентиляции и кондиционирования судов и буровых платформ, а также для систем вентиляции и кондиционирования различных зданий и ключевых подразделений на суше.
Стандарт:
КБ/Т 3557-1995
Классификация:
По функции регулировки расхода воздуха он делится на: нерегулируемый, регулируемый.
По положению установки: левосторонний, правосторонний.
Форма:
Прямоугольный
Принцип:
Противопожарный клапан содержит датчик температуры, изготовленный из чистой меди Т3.Внутренняя поверхность погружена в легкоплавкий металл с температурой плавления 70±3℃.Когда высокая температура от огня достигает заслонки, чувствительный элемент температуры плавится, и срабатывает переключатель, который автоматически закрывает заслонку, чтобы предотвратить распространение огня.Кроме того, существует тяговая линия для ручного управления.

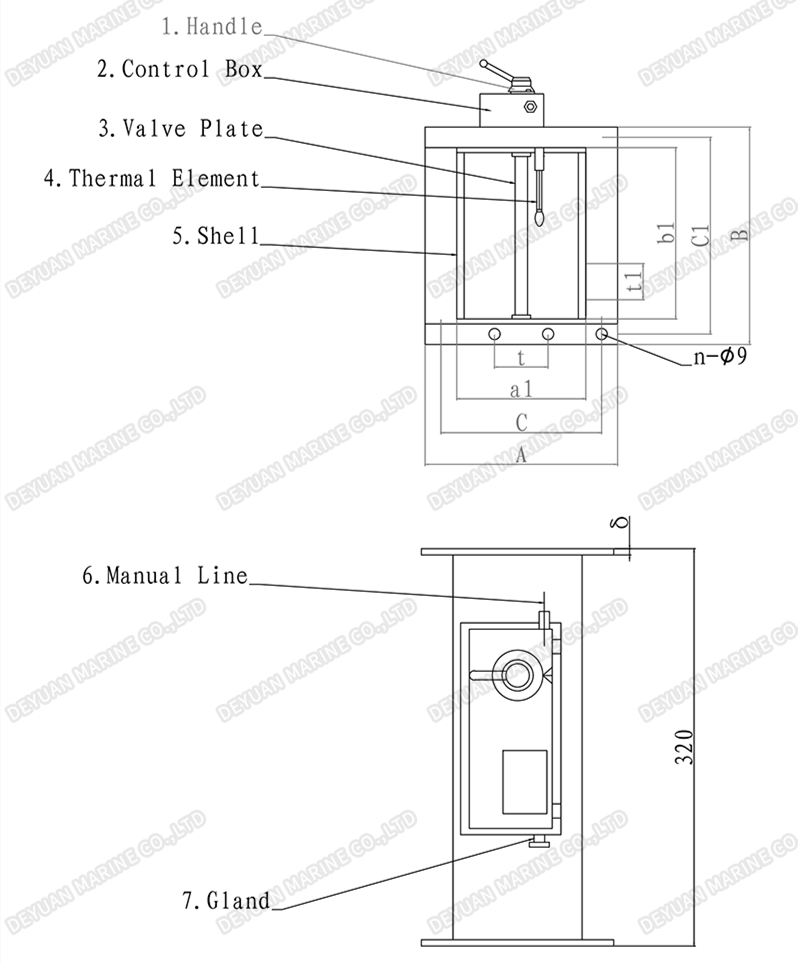

Техническая спецификация:
| Номинальный Размер | Размер прямоугольного канала | Фланец Внутренняя сторона | Фланец Внешняя сторона | Толщина фланца | Болт Ряд Космос | Расстояние до болта | Болт Кол-во | |||||
| DN | a | b | а1 | б1 | A | B | δ | C | С1 | t | т1 | n |
| 100 | 60 | 140 | 65 | 145 | 115 | 195 | 3 | 95 | 176 | 95 | 88 | 6 |
| 80 | 120 | 85 | 125 | 135 | 175 | 115 | 156 | 115 | 78 | |||
| 125 | 60 | 220 | 65 | 225 | 115 | 275 | 95 | 255 | 95 | 85 | 8 | |
| 80 | 160 | 85 | 165 | 135 | 215 | 115 | 196 | 115 | 98 | 6 | ||
| 100 | 130 | 105 | 135 | 155 | 185 | 136 | 166 | 68 | 83 | 8 | ||
| 150 | 80 | 250 | 85 | 255 | 135 | 305 | 115 | 285 | 115 | 95 | ||
| 100 | 200 | 105 | 205 | 155 | 255 | 136 | 236 | 68 | 118 | |||
| 120 | 150 | 125 | 155 | 175 | 205 | 156 | 186 | 78 | 93 | |||
| 175 | 80 | 350 | 85 | 355 | 135 | 405 | 115 | 388 | 115 | 97 | 10 | |
| 100 | 250 | 105 | 255 | 155 | 305 | 136 | 285 | 68 | 95 | |||
| 120 | 210 | 125 | 215 | 175 | 265 | 156 | 246 | 78 | 82 | |||
| 200 | 100 | 350 | 105 | 355 | 155 | 405 | 136 | 388 | 68 | 97 | 12 | |
| 120 | 280 | 125 | 285 | 175 | 335 | 156 | 315 | 78 | 105 | 10 | ||
| 150 | 220 | 156 | 226 | 206 | 276 | 186 | 258 | 93 | 86 | |||
| 250 | 120 | 470 | 125 | 475 | 175 | 525 | 4 | 156 | 505 | 78 | 101 | 14 |
| 150 | 350 | 156 | 356 | 206 | 406 | 186 | 388 | 93 | 97 | 12 | ||
| 190 | 280 | 196 | 286 | 246 | 336 | 226 | 318 | 113 | 106 | 10 | ||
| 300 | 150 | 530 | 156 | 536 | 206 | 586 | 186 | 570 | 93 | 114 | 14 | |
| 190 | 390 | 196 | 396 | 246 | 446 | 226 | 428 | 113 | 107 | 12 | ||
| 240 | 300 | 247 | 307 | 297 | 357 | 279 | 339 | 93 | 113 | |||
| 350 | 190 | 550 | 196 | 556 | 246 | 606 | 226 | 588 | 113 | 98 | 16 | |
| 240 | 420 | 247 | 427 | 297 | 477 | 279 | 460 | 93 | 115 | 14 | ||
| 290 | 360 | 300 | 370 | 350 | 420 | 330 | 400 | 110 | 100 | |||
| 400 | 240 | 760 | 196 | 766 | 246 | 816 | 226 | 798 | 113 | 114 | 18 | |
| 290 | 550 | 217 | 557 | 297 | 607 | 279 | 588 | 93 | 98 | |||
| 350 | 460 | 300 | 470 | 350 | 520 | 330 | 500 | 110 | 100 | 16 | ||
| 450 | 240 | 730 | 247 | 737 | 297 | 787 | 279 | 768 | 93 | 96 | 22 | |
| 290 | 580 | 300 | 590 | 350 | 640 | 330 | 624 | 110 | 104 | 18 | ||
| 350 | 480 | 360 | 490 | 410 | 540 | 392 | 520 | 98 | 104 | |||
| 500 | 240 | 930 | 247 | 937 | 297 | 987 | 279 | 970 | 93 | 97 | 26 | |
| 290 | 730 | 300 | 740 | 350 | 790 | 330 | 770 | 110 | 110 | 20 | ||
| 350 | 600 | 360 | 610 | 410 | 660 | 392 | 642 | 98 | 107 | |||
| 600 | 290 | 1100 | 300 | 1110 | 350 | 1160 | 330 | 1140 | 110 | 114 | 26 | |
| 350 | 880 | 360 | 890 | 410 | 940 | 392 | 920 | 98 | 92 | 28 | ||
| 420 | 710 | 430 | 720 | 480 | 770 | 460 | 752 | 115 | 94 | 24 | ||
| 700 | 350 | 1240 | 360 | 1250 | 410 | 1300 | 392 | 1284 | 98 | 107 | 32 | |
| 420 | 990 | 430 | 1000 | 480 | 1150 | 460 | 1030 | 115 | 103 | 28 | ||
| 500 | 810 | 510 | 820 | 560 | 870 | 540 | 848 | 108 | 106 | 26 | ||
Для получения дополнительной информации о типе или размере морского противопожарного клапана, пожалуйста, свяжитесь с нами без каких-либо колебаний.
