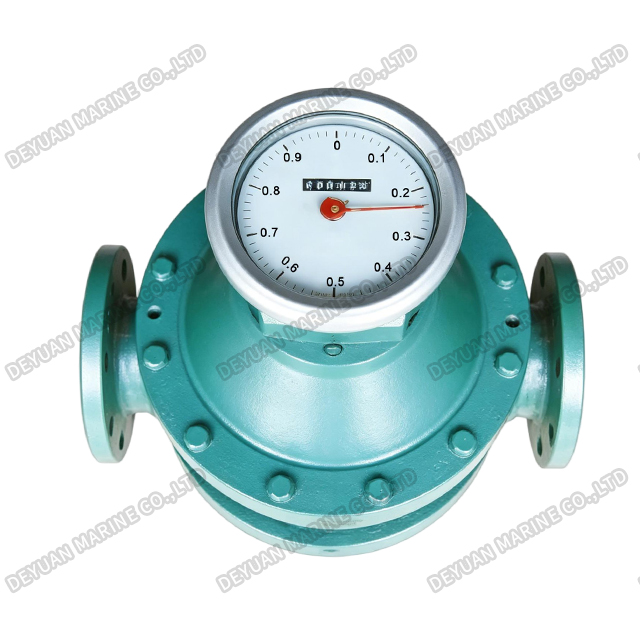

Морской расходомер с эллиптической шестерней типа LC
Введение продукта:
Наш морской расходомер с эллиптическим зубчатым колесом представляет собой расходомер прямого вытеснения, предназначенный для точного измерения вязких, чистых или смазочных жидкостей в морских приложениях. Он работает по принципу эллиптической шестерни, при которой две взаимосвязанные эллиптические шестерни вращаются при прохождении каждого объема жидкости, обеспечивая высокую точность и повторяемость.
Расходомер с эллиптической шестерней представляет собой расходомер объемного типа, который измеряет суммирование жидкости в трубопроводе. Его можно использовать для судостроения, химической, нефтяной, медицинской, электроэнергетической, металлургической, пищевой и т. д.
Основная техническая спецификация:
| Материал | чугун, литая сталь, нержавеющая сталь |
| Номинальное давление | 1,6 МПа (чугун); 2,5, 4,0, 6,3 МПа (литая сталь); 1,6, 2,5 МПа (нержавеющая сталь). |
| Температура жидкости. быть измеренным | -10 ~ 100 ℃ |
| Точность | 0,5、0,2 |
| Номинальный диаметр | 10 ~ 200 мм |
Диапазон расхода:
| MODEL | DN | Измеряемая вязкость жидкости (мПа·с) | ||||||||||
| <0,3 | 0,3~0,8 | 0,8~2 | 2~8 | 8~200 | 200~1000 | 1000~2000 | ||||||
| Класс точности | 0.5 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.5 | |
| ЛК-А(Е)10 | 10 | 0,2-0,4 | 0,08-0,4 | 0,1-0,4 | 0,08-0,4 | 0,08-0,4 | 0,04-0,4 | 0,06-0,3 | 0,03-0,3 | 0,3-0,2 | ||
| ЛК-А(Е)15 | 15 | 0,8-1,5 | 0,08-0,4 | 0,3-1,5 | 0,3-1,5 | 0,3-1,5 | 0,15-1,5 | 0,2-1,0 | 0,1-1,05 | 0,075-0,75 | ||
| ЛК-А(Е)20 | 20 | 1,5-3 | 1-3 | 0,3-1,5 | 0,6-3 | 0,4-3 | 0,5-3 | 0,3-3 | 0,42-2,1 | 0,21-2,1 | 0,15-1,5 | |
| ЛК-А(Е)25 | 25 | 4-6 | 3-6 | 2-6 | 0,4-3 | 1.2-6 | 0,8-6 | 1-6 | 0,6-6 | 0,84-4,2 | 0,42-4,2 | 0,3-3 |
| ЛК-А(Е)40 | 40 | 9-15 | 7,5-15 | 5-15 | 0,8-6 | 3-15 | 2-15 | 2,5-15 | 1,5-15 | 2,1-10,5 | 1,05-10,5 | 0,75-7,5 |
| ЛК-А(Е)50 | 50 | 10-24 | 8-24 | 8-24 | 2-15 | 4,8-24 | 3-24 | 4-24 | 2.4-24 | 3,36-16,8 | 1,68-16,8 | 1.2-12 |
| ЛК-А(Е)80 | 80 | 30-60 | 24-60 | 20-60 | 3-24 | 12-60 | 6-60 | 10-60 | 6-60 | 8.4-42 | 4.2-42 | 3-30 |
| ЛК-А(Е)100 | 100 | 50-100 | 40-100 | 34-100 | 10-100 | 20-100 | 10-100 | 16-100 | 10-100 | 14-70 | 6-70 | 5-50 |
| ЛК-А(Е)150 | 150 | 95-190 | 75-190 | 64-190 | 19-190 | 38-190 | 19-190 | 32-190 | 19-190 | 26.6-133 | 13.3-133 | 9,5-95 |
| ЛК-А(Е)200 | 200 | 170-340 | 140-340 | 114-340 | 34-340 | 68-340 | 34-340 | 56-340 | 34-340 | 47.6-238 | 23,8-238 | 17-170 |
| Примечание: если температура измеряемой жидкости выше 80 ℃, макс. расход расходомера составляет 90% от расчетного макс. расход, мин. расход, если 120% от проектного мин. скорость потока. | ||||||||||||
| MODEL | DN | Вязкость жидкости, подлежащая измерению (мПа·с） | ||||||
| <0,3 | 0,3~0,8 | 0,8~2 | 2~8 | 8~200 | 200~1000 | 1000~2000 | ||
| ЛК-Б10 | 10 | 0,5-0,75 | 0,2-0,4 | 0,25-0,75 | 0,15-0,75 | 0,13-0,75 | 0,05-0,75 | 0,03-0,75 |
| LC-B15 | 15 | 1-1,5 | 0,75-1,5 | 0,5-1,5 | 0,3-1,5 | 0,25-1,5 | 0,1-1,05 | 0,075-0,75 |
| ЛК-Б20 | 20 | 2-3 | 1,5-3 | 1-3 | 0,6-3 | 0,5-3 | 0,21-2,1 | 0,15-1,5 |
| LC-B25 | 25 | 4-6 | 3-6 | 2-6 | 1.2-6 | 1-6 | 0,42-4,2 | 0,3-3 |
| ЛК-Б40 | 40 | 8-20 | 7-20 | 2,5-20 | 2-20 | 2-20 | 2-20 | 1-10 |
| ЛК-Б50 | 50 | |||||||
| LC-B80 | 80 | 24-60 | 20-60 | 12-60 | 8-60 | 6-60 | 4,5-45 | 3-30 |
| LC-B100 | 100 | 40-100 | 38-100 | 34-100 | 20-100 | 16-100 | 14-70 | 5-50 |
| LC-B150 | 150 | 75-190 | 70-190 | 64-190 | 38-190 | 32-190 | 28-135 | 9,5-95 |
| ЛК-Б200 | 200 | 140-340 | 125-340 | 114-340 | 68-340 | 56-340 | 48-238 | 17-170 |

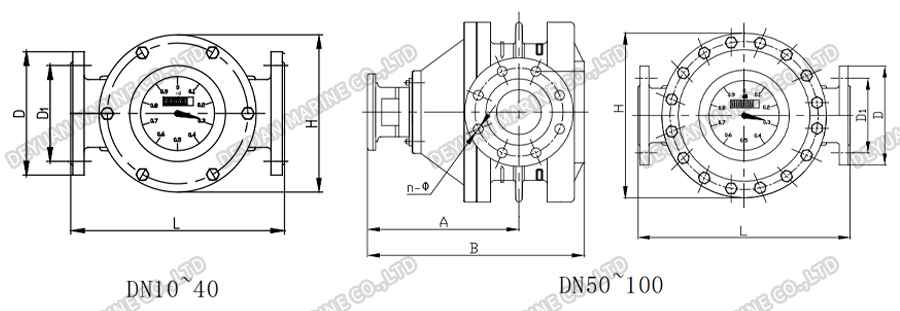

Габаритные размеры (DN10~100):

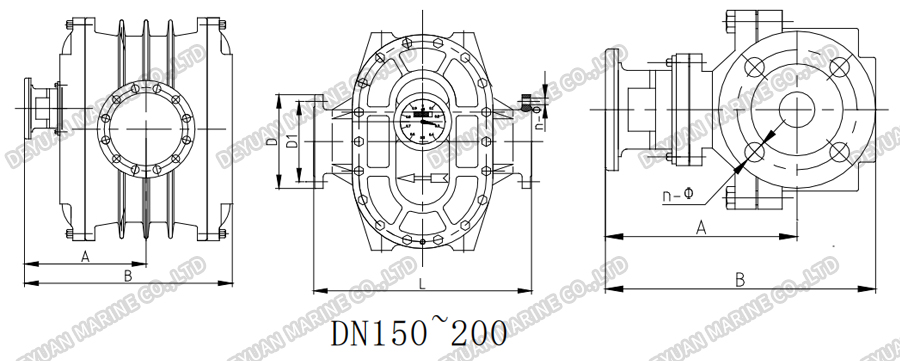

Габаритные размеры (DN150~200):
Габаритные размеры для чугунного типа (единица измерения: мм):
| модель | DN | L | H | B | A | D | Д₁ | Н(ПК) | ~ |
| ЛК-А10 | 10 | 150 | 100 | 210 | 165 | 90 | 60 | 4 | 14 |
| ЛК-А15 | 15 | 170 | 118 | 226 | 175 | 95 | 65 | 4 | 14 |
| ЛК-А20 | 20 | 200 | 150 | 238 | 180 | 105 | 75 | 4 | 14 |
| ЛК-А25 | 25 | 260 | 180 | 246 | 194 | 115 | 85 | 4 | 14 |
| ЛК-А40 | 40 | 245 | 180 | 271 | 200 | 145 | 110 | 4 | 18 |
| ЛК-А50 | 50 | 340 | 250 | 372 | 285 | 160 | 125 | 4 | 18 |
| ЛК-А80 | 80 | 420 | 325 | 433 | 360 | 195 | 160 | 8 | 18 |
| ЛК-А100 | 100 | 515 | 418 | 458 | 380 | 220 | 180 | 8 | 18 |
| ЛК-А150 | 150 | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
| ЛК-А200 | 200 | 650 | 650 | 720 | 476 | 340 | 295 | 12 | 23 |
Габаритные размеры для типа из литой стали (единица измерения: мм):
| модель | DN | L | H | B | A | D | Д₁ | Н(ПК) | ~ |
| LC-E15 | 15 | 200 | 120 | <270 | 180 | 95 | 65 | 4 | 14 |
| ЛК-Е20 | 20 | 230 | 150 | <282 | 190 | 105 | 75 | 4 | 14 |
| LC-E25 | 25 | 280 | 202 | <290 | 198 | 115 | 85 | 4 | 14 |
| ЛК-Е40 | 40 | 265 | 184 | <350 | 222 | 150 | 110 | 4 | 18 |
| ЛК-Е50 | 50 | 265 | 184 | <350 | 306 | 165 | 125 | 4 | 18 |
| ЛК-Е80 | 80 | 450 | 335 | <470 | 334 | 200 | 160 | 8 | 18 |
| LC-E100 | 100 | 555 | 440 | <498 | 348 | 220 | 180 | 8 | 18 |
| LC-E150 | 150 | 540 | 510 | 557 | 400 | 280 | 240 | 8 | 23 |
| ЛК-Е200 | 200 | 650 | 650 | 720 | 476 | 340 | 295 | 12 | 23 |
Габаритные размеры для типа из нержавеющей стали (единица измерения: мм):
| Модель | DN | L | H | B | A | D | Д₁ | Н(ПК) | ~ |
| ЛК-Б10 | 10 | 179 | 100 | <270 | 167 | 90 | 60 | 4 | 14 |
| LC-B15 | 15 | 200 | 120 | 216 | 172 | 95 | 65 | 4 | 14 |
| ЛК-Б20 | 20 | 230 | 150 | <282 | 225 | 105 | 75 | 4 | 14 |
| LC-B25 | 25 | 280 | 202 | <290 | 232 | 115 | 85 | 4 | 14 |
| ЛК-Б40 | 40 | 265 | 184 | <350 | 265 | 150 | 110 | 4 | 18 |
| ЛК-Б50 | 50 | 265 | 184 | <350 | 265 | 165 | 125 | 4 | 18 |
| LC-B80 | 80 | 300 | 247 | <470 | 324 | 200 | 160 | 8 | 18 |
| LC-B100 | 100 | 515 | 400 | <498 | 373 | 220 | 180 | 8 | 18 |
| LC-B150 | 150 | 540 | 515 | 554 | 397 | 280 | 240 | 8 | 23 |
| ЛК-Б200 | 200 | 650 | 650 | 607 | 399 | 340 | 295 | 12 | 23 |
Примечание. Габаритные размеры для высокотемпературной литой стали. расходомер с эллиптической шестерней: DN15-DN25, к размерам A и B добавляется 160 мм (с трубкой горячего удлинения), другие размеры такие же, как в таблице выше; DN40 － DN200, к размерам A и B прибавляется 300 мм (с трубкой горячего удлинения), остальные размеры такие же, как в таблице выше.
