Пластинчатые дистилляторы морской воды

Пластинчатые дистилляторы морской воды

Введение продукта:

Генератор пресной воды пластинчатого типа серии DYF использует принцип вакуумной дистилляции, который преобразует морскую воду в пресную воду с использованием отходящего тепла на кораблях. Полученную пресную воду можно использовать в качестве питательной воды для котлов, воды для проживания, воды для мытья палубы и т. д. Она может удовлетворить ежедневные потребности судна в пресной воде. Данное оборудование имеет автоматическое управление, непрерывные гидравлические функции.

Характеристики продукта:

(1) Пресная вода высокого качества с низким содержанием растворенной солености.

(2) Устойчивость к морской воде и длительный срок службы благодаря высококачественным титановым пластинам обеспечивают высокую эффективность теплообмена.

(3) Компактная конструкция и малый вес.

(4) Удобство сборки и низкие затраты на техническое обслуживание.

(5) Автоматическое управление в сочетании с легким доступом внутрь.

Технические характеристики продукта:

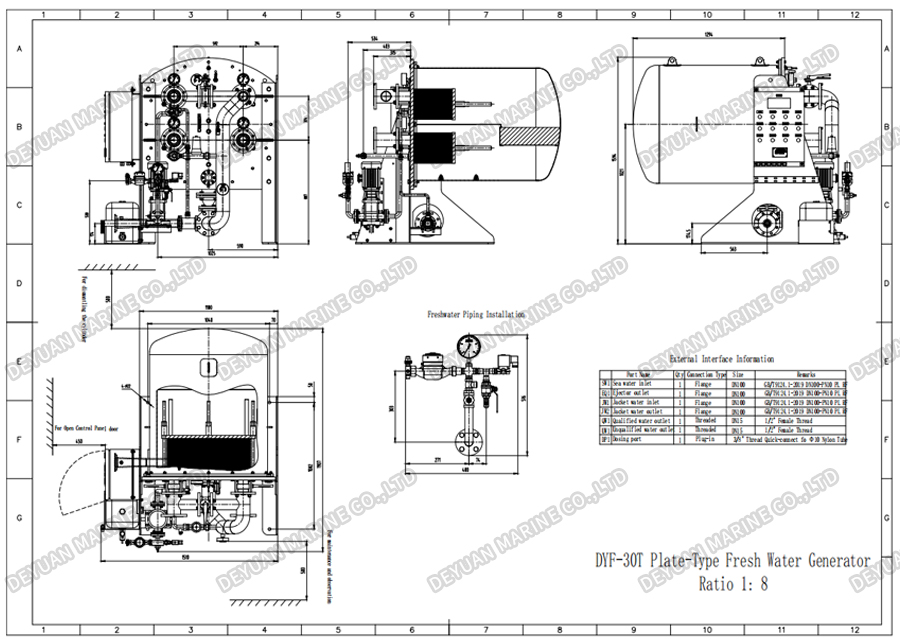

Контурный рисунок:

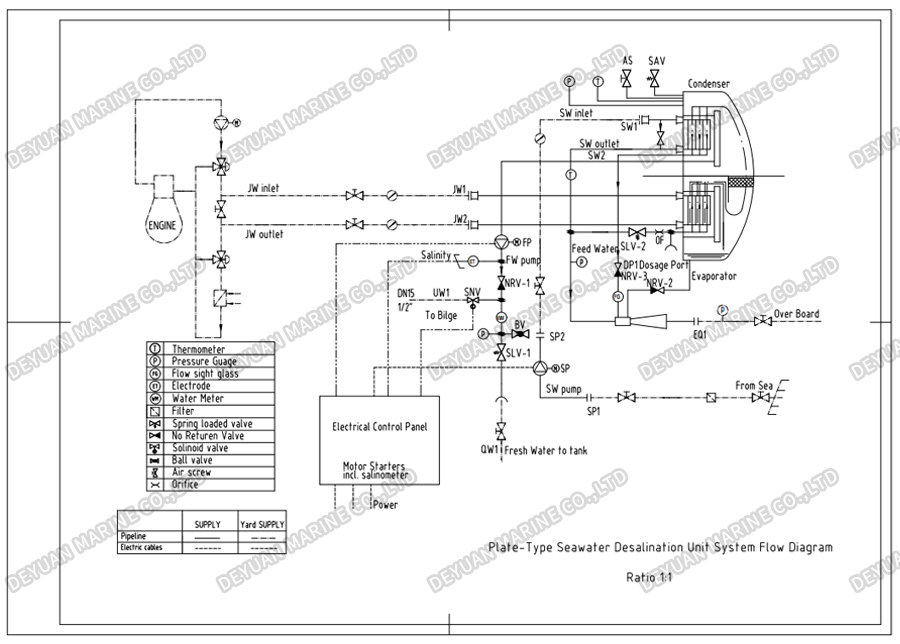

Блок-схема системы:

Принцип работы:

Дистиллируемая морская вода испаряется при температуре около 38°C, проходя между горячими пластинами испарителя. Температура испарения соответствует вакууму около 90%, который поддерживается солевым/воздушным эжектором.

Образовавшиеся пары проходят через туманоуловитель, где любые захваченные капли морской воды удаляются и падают на дно дистилляционной камеры. Пары попадают в конденсатор, где конденсируются в пресную воду, проходя между холодными пластинами.

Пресная вода хорошего качества после проверки соленометром направляется в резервуар пресной воды, а некачественная пресная вода сбрасывается за борт.

Основные компоненты:

1. Испаритель (титановая пластина)

Испарительная секция состоит из пластинчатого теплообменника и заключена в камеру сепаратора.

2. Секция конденсатора (титановая пластина)

То же самое и с испарительной частью. Конденсаторная секция состоит из пластинчатого теплообменника и заключена в камеру сепаратора.

3. Камера сепаратора (корпус из литой бронзы, крышка из нержавеющей стали)

Сепаратор отделяет рассол от пара.

4. Комбинированный рассольно-воздушный эжектор (Литая бронза)

Эжектор отводит рассол и неконденсирующиеся газы из камеры сепаратора.

5. Эжекторный насос (насос морской воды)

Обычно насос забортной воды поставляется производителем, и насос забортной воды представляет собой одноступенчатый вертикальный центробежный насос. Этот насос подает в конденсатор забортную воду, а в рассол/воздушный эжектор – струйную воду, а также питательную воду из испарителя.

6. Конденсатный насос (насос пресной воды)

Насос для пресной воды представляет собой одноступенчатый центробежный насос. Насос пресной воды забирает полученную пресную воду из конденсатора и перекачивает ее в резервуар пресной воды.

7. Солемер Уже собран в пульте управления.

Солиномер постоянно проверяет минерализацию добываемой воды. Уставка сигнализации регулируется.

8. Панель управления

Обычно панель управления поставляется производителем. Он содержит стартеры электродвигателей, ходовые огни, солемер, контакты для дистанционной сигнализации и подготовлен к запуску/остановке.

Диапазон применения:

Подходит для рыболовных судов, морских грузовых судов, кораблей, прибрежных промышленных объектов, островных курортов/отелей/моря.
