Описание продукта

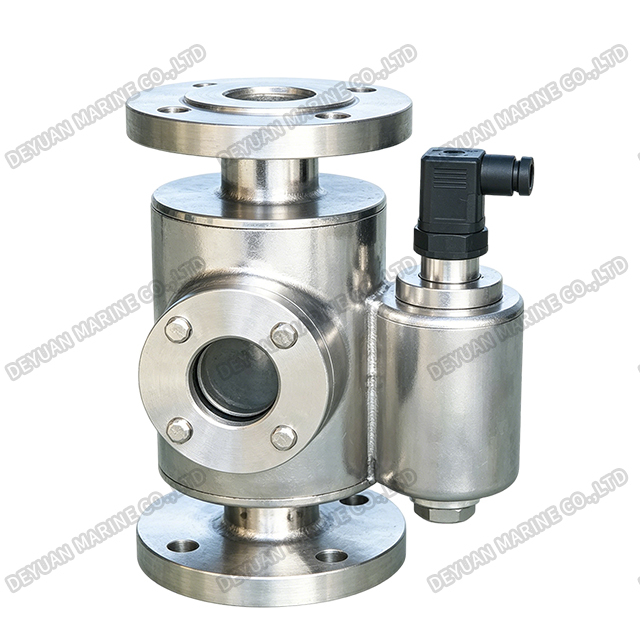

Сигнализатор переполнения типа UQK
Введение продукта:
Сигнализатор перелива типа UQK представляет собой устройство сигнализации перелива нового типа, состоящее из индикации и сигнализации уровня. Он может отслеживать сигнализацию уровня жидкости и выходного сигнала, обладает компактной конструкцией, надежной работой, безопасностью, практичностью и т. д. Его можно использовать на судах и в других промышленных приборах для мониторинга, сигнализации и управления безопасным ходом слива жидкости и подачи переливного трубопровода прибора.
Основная техническая спецификация:
| DN | 32 ~ 250 мм |
| Контактная емкость | 220 В переменного тока, 1,0 А |
| Тип контакта | SPDT |
| ПН | 0,2 МПа |
| Средняя температура | ≤ 100 ℃ |
| Средняя плотность | ≥ 0,80 |
| Средняя вязкость | ≤ 0,02 Па·с |
| Соединительный фланец | КБ/Т 46-2007 ГБ2506-2005 |

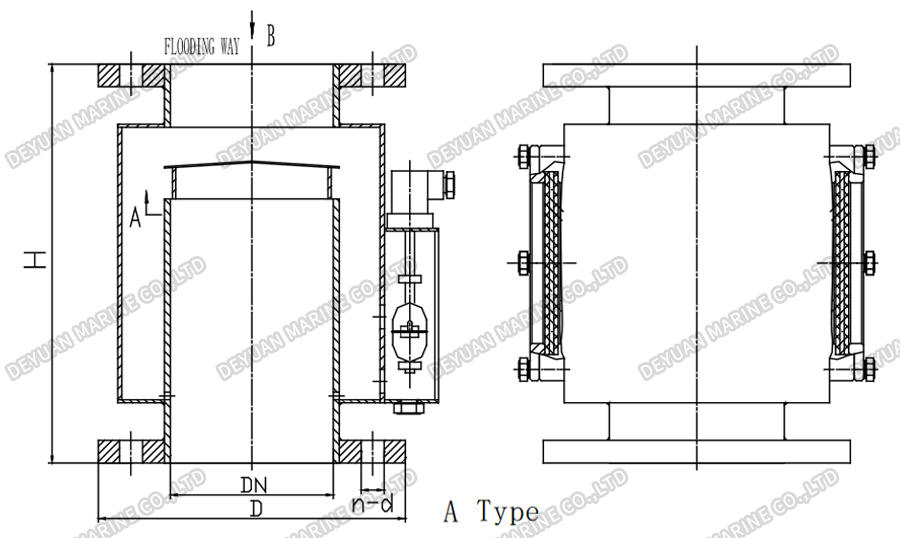

Контур Размер:
Размер контура типа:
| DN | Размер (мм) | |||||
| H | B | D | Д1 | d | n | |
| 32 | 230 | 95 | 115 | 83 | 15 | 6 |
| 40 | 230 | 100 | 125 | 93 | ||
| 50 | 280 | 110 | 135 | 103 | ||
| 65 | 280 | 120 | 155 | 123 | ||
| 80 | 300 | 125 | 170 | 138 | 8 | |
| 100 | 350 | 135 | 190 | 158 | ||
| 125 | 370 | 145 | 215 | 183 | 10 | |
| 150 | 370 | 155 | 240 | 208 | 12 | |
| 200 | 370 | 190 | 295 | 264 | ||
| 250 | 370 | 225 | 365 | 327 | 17 | 14 |

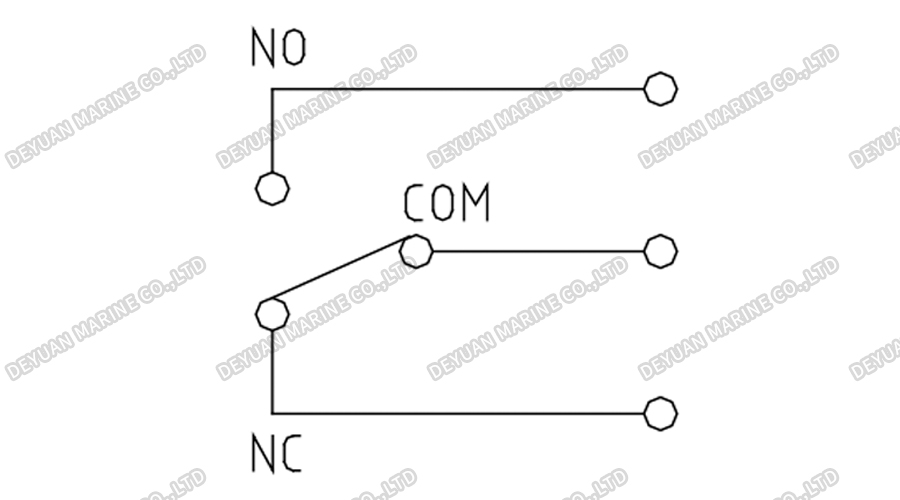

Схема подключения:
