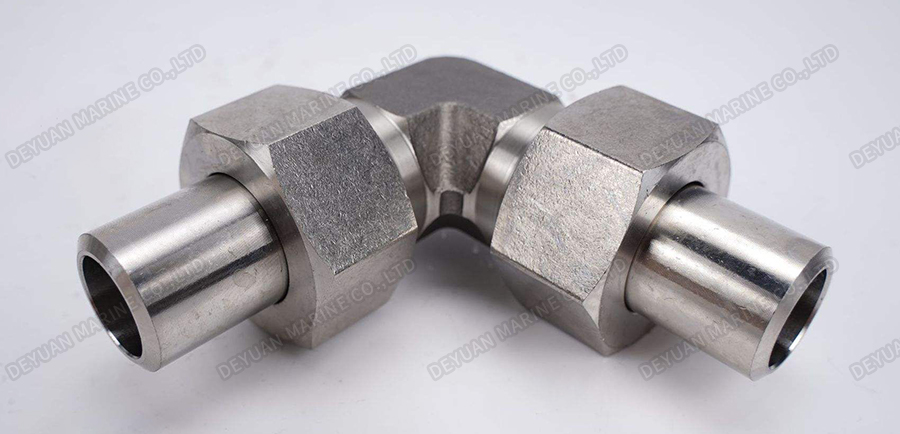

Угловая муфта Трубные фитинги с изгибом 90°

Угловое соединение Трубные фитинги с изгибом 90°

Соединение труб экструзионного типа

Трубное соединение экструзионного типа представляет собой систему трубных фитингов с положительным давлением, состоящую всего из трех компонентов.Механически измененный конец трубки имеет положительную форму.соединены обычным корпусом фитинга DIN и гайкой DIN, причем единственный возможный путь утечки герметизируется эластомерным кольцом.Одна из характерных особенностей трубки измененной формы, которая вставляется в конус корпуса под углом 24°. Это приводит к заметному улучшению характеристик сборки и хорошей защите от чрезмерного затягивания.

Машины с электронным управлением, как стационарные, так и мобильные, гарантируют эффективное производство и неизменно высокое качество.

Для восстановления формы стальных труб наружным диаметром от 6 до 42 мм.

и трубы из нержавеющей стали наружным диаметром от 6 до 42 мм (без 38Х 6 мм).

Заменяя инструменты, станок M-WF385X/B0 также можно использовать в качестве развальцовочного станка для фланцев Eaton Walterscheid -37° с развальцовкой SAE до 60,3 мм.

Мы гарантируем класс номинального давления до 800 бар для компонентов трубных фитингов WALFORM, коэффициент запаса прочности 4 и 00% сопротивление зачистке благодаря уникальной форме.

Отдельные компоненты трубных фитингов WALFORM соответствуют стандарту DIN EN ISO 8434-1. Однако систему фитингов нельзя рассматривать изолированно.Следовательно, способность выдерживать давление всегда зависит от размеров используемых труб и толщины их стенок.

Уровни номинального давления трубного соединения экструзионного типа

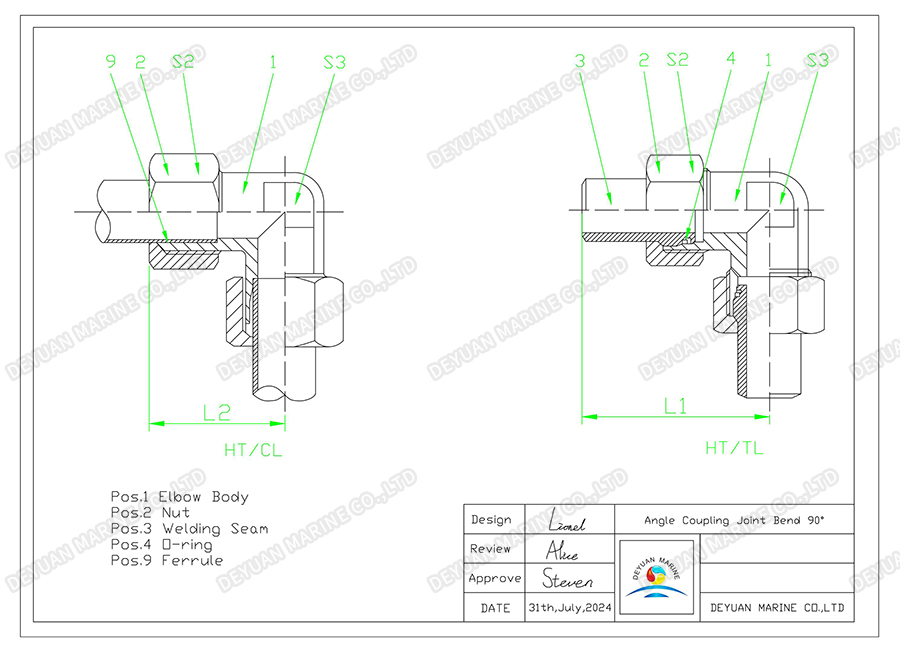

Угловая муфта Трубные фитинги с изгибом 90°

*Материал:C-углерод      сталь;P-нержавеющая сталь      сталь;Т-латунь.

L-легкий режим

S-Тяжелый режим
