Описание продукта

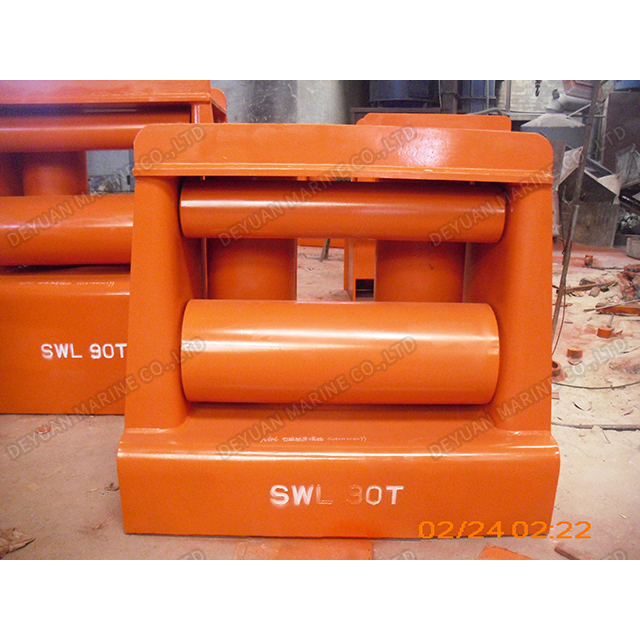

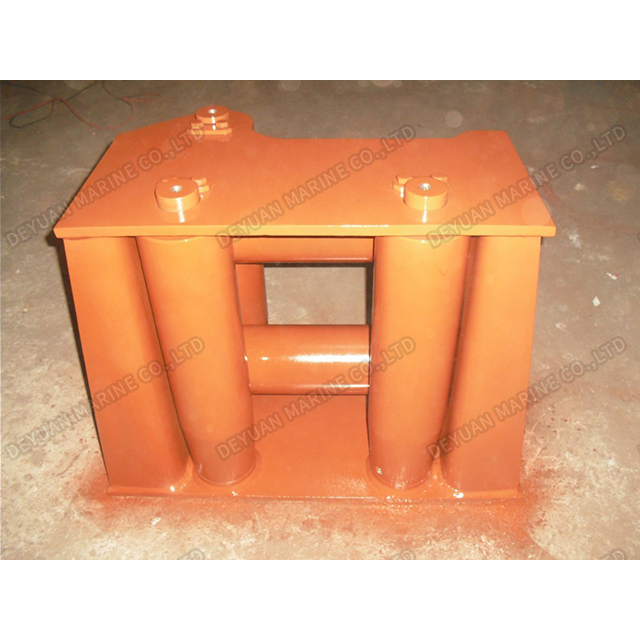

Универсальные направляющие ISO13733 с четырьмя роликами
Введениеn of Универсальные направляющие ISO13733
Универсальные направляющие ISO13733 это тип корабельного швартовного приспособления, устанавливаемого на борту для проведения швартовного каната от внутреннего борта судна к внешнему.
В зависимости от конструкции, ISO13733 Универсальные клюзы следует разделить на следующие четыре типа:
ISO13733 Универсальные направляющие, тип 4R, с одним отверстием для прохода каната
Универсальные клюзы ISO13733, тип 5RL, с одним отверстием для пропуска каната с дополнительным направляющим роликом с левой стороны
Роликовые направляющие ISO13733, с одним отверстием для пропуска каната с дополнительным направляющим роликом с правой стороны

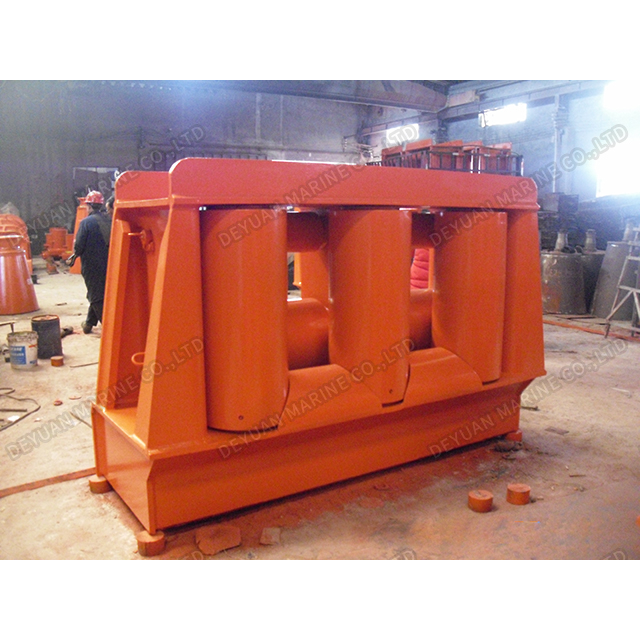

Роликовые направляющие ISO13733, с двумя отверстиями для каната
Все виды Роликовые направляющие ISO13733 могут быть сертифицированы различными классификационные общества, такие как CCS, ABS, DNV, BV, LR, NK и т. д.
Может быть предоставлен широкий спектр клюзов для различных морских применений. Пожалуйста, не стесняйтесь обращаться в DEYUAN MARINE для дальнейшего обсуждения.

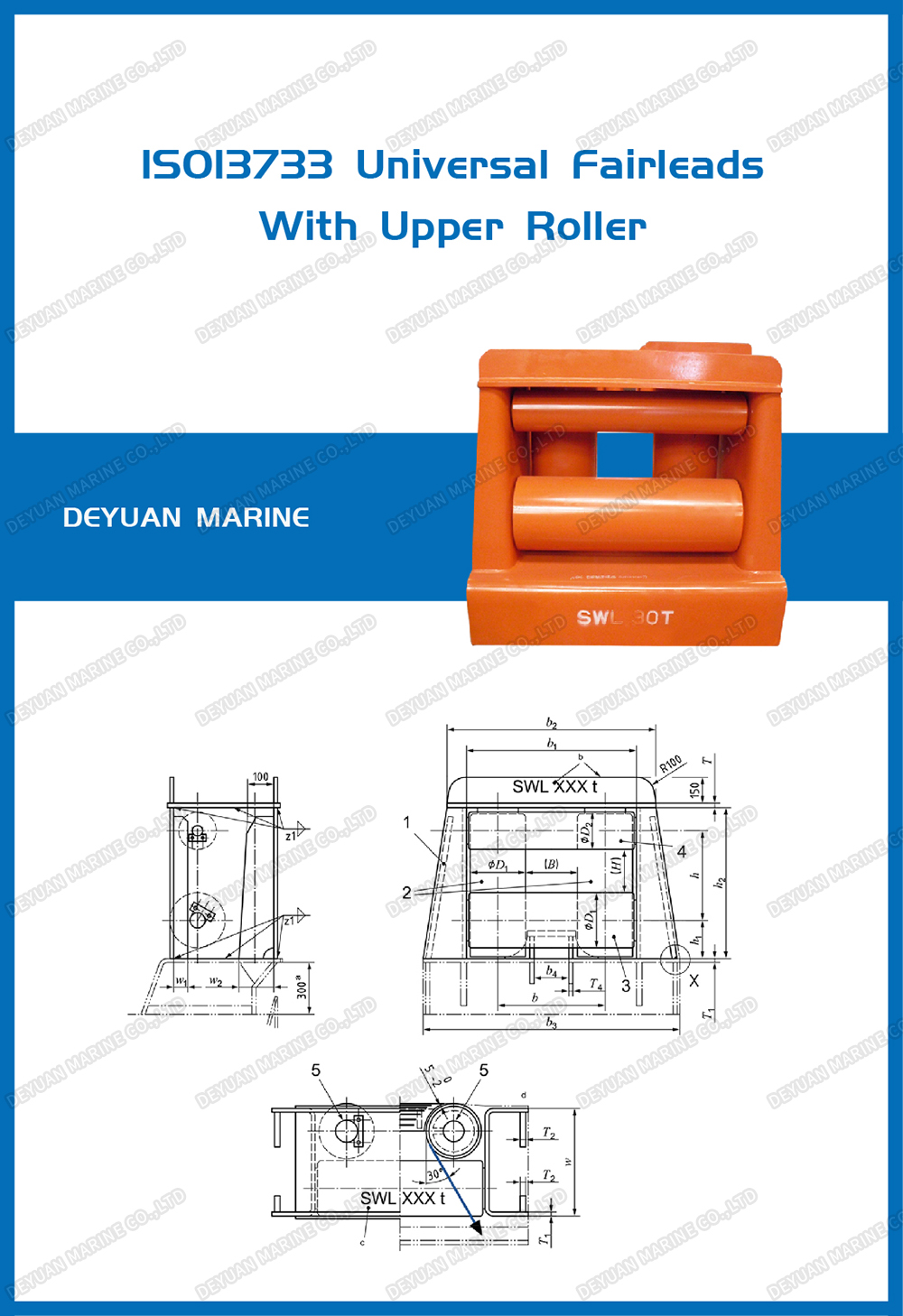

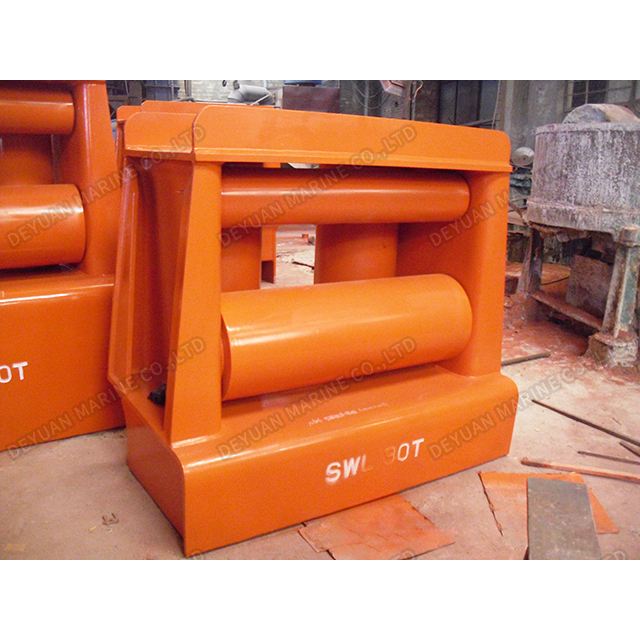

Универсальные направляющие ISO13733 с верхним роликом
| Номинальный размер. (Дн) | ВХН | Д1 | Д2 | h | h1 | h2 | b | б1 | Би 2 | б3 | b4 | SWLc | Рассчитано взвешенный кг | ||
| (кН) | (т) | 4р | 5р | ||||||||||||
| 140 | 190 х 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | 140 | 137 | 14 | 159 | 194 |
| 160 | 200 х 150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 570 | 730 | 920 | 140 | 196 | 20 | 218 | 267 |
| 180 | 200 х 150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | 140 | 245 | 25 | 279 | 343 |
| 200 | 200 х 200 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | 140 | 314 | 32 | 373 | 455 |
| 250 | 250 х 200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 825 | 1046 | 1270 | 180 | 510 | 52 | 730 | 877 |
| 300А | 300 х 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 200 | 687 | 70 | 1173 | 1411 |
| 300Б | 300 х 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1206 | 1480 | 200 | 736 | 75 | 1267 | 1521 |
| 400А | 350 х 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 981 | 100 | 1710 | 2032 |
| 400Б | 350 х 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 1256 | 128 | 1958 | 2332 |
| 400С | 350 х 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1210 | 1450 | 1750 | 200 | 1373 | 140 | 2114 | 2516 |
