Описание продукта

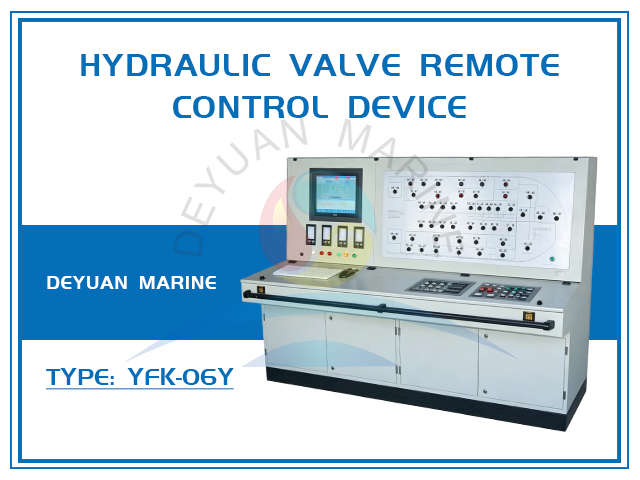

Устройство дистанционного управления морским гидравлическим клапаном
Введение продукта:
Устройство дистанционного управления гидравлическим клапаном состоит из консоли управления, гидравлической насосной станции, электромагнитного клапана, аварийного ручного насоса, аварийного блока клапанов и т. д. Устройство использует гидравлическое масло в качестве источника энергии и может удаленно управлять коллективным регулирующим клапаном с помощью ручного или компьютерного автоматического управления. Система отличается простотой установки, безопасностью и надежностью, может использоваться для запуска и остановки трубопроводного клапана с дистанционным управлением на всех типах судов, таких как нефтяные танкеры, суда для перевозки химикатов, нефтяные платформы, балкеры и т. д.
Основная техническая спецификация:
| Модель | YFK-06Y |
| Источник питания | 380 В/440 В переменного тока, 50 Гц (три фазы) |
| Рабочая темп. | -10~55℃ |
| Относительная влажность | ≤95% |
| Выходное рабочее давление | 6,3~11,0 МПа |
| Объем масляного бака | 250L |
| Точность фильтрации | 20 мкм |
| Мощность электрических машин | 2,2 ~ 4,5 кВт |
| Защита | IP22 (консоль управления) |
| № контрольной точки | без ограничений |

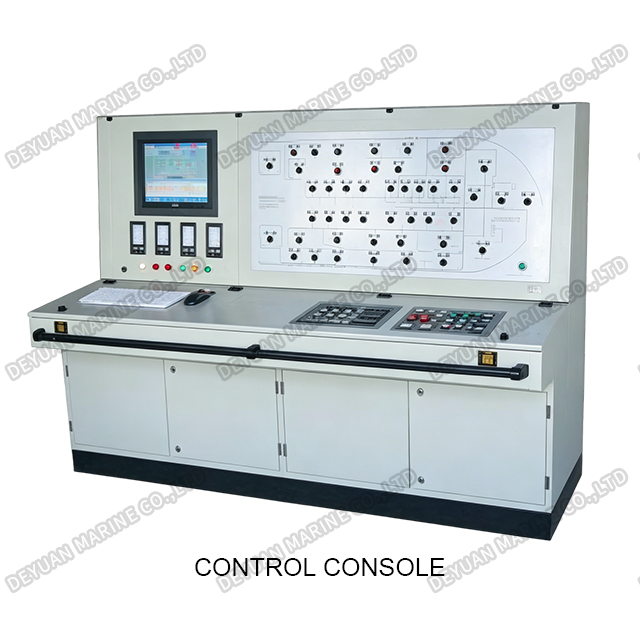

Функция консоли управления:
Это одно из ключевых устройств устройства дистанционного управления. Он включает в себя тип с компьютерным управлением и тип с переключателем.
* Управление запуском и остановкой клапана
*Индикация рабочего состояния управляемого клапана
*Контроль за работой гидронасосной станции (пуск, остановка и сигнализация)
* Мониторинг другого сопутствующего оборудования

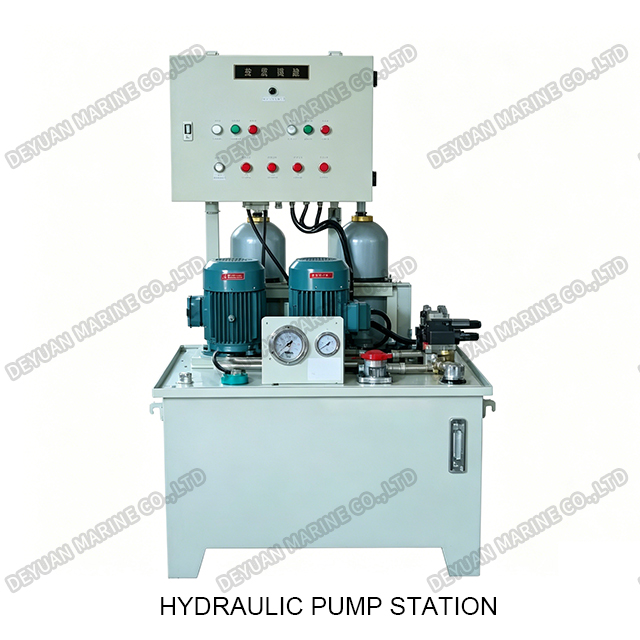

Функция гидравлической насосной станции:
* Обеспечение гидравлической мощности 8,5 ~ 12 МПа для устройства;
*Соответствие двух комплектов запасных масляных насосов друг другу;
*Подача насоса: 4,8~6,2 л/мин.
*Сигнализация низкого уровня масляного бака;
* Сигнализация высокого и низкого давления масла;
*Автоматический перелив при избыточном давлении масла;
*Аккумуляторы 10~16л.

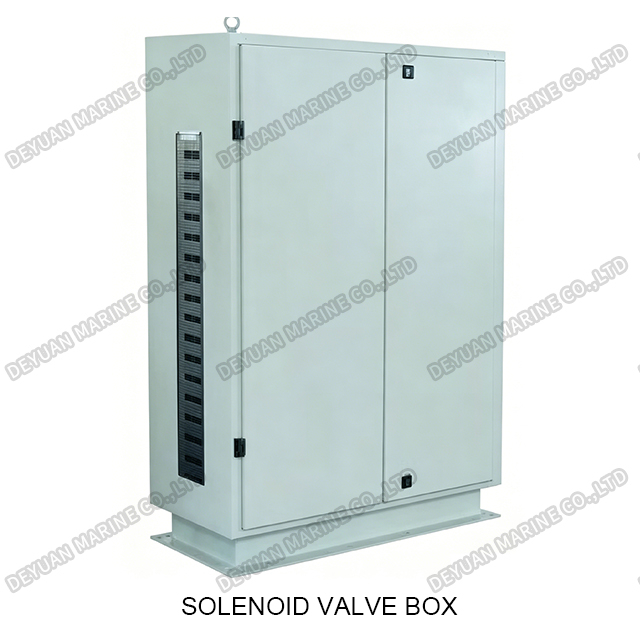

Коробка электромагнитных клапанов:
Блок электромагнитных клапанов состоит из блока клапанов, электромагнитного отводного клапана, манометра, блока аварийных клапанов, обратного клапана, быстроразъемного соединения, реле давления (опционально), индикатора положения открытия (опционально) и т. д. Пульт управления управляет электромагнитным клапаном для замены маслопровода, он открывает и закрывает гидравлический клапан с помощью гидравлического привода. Когда функция дистанционного управления недействительна, она может выполнить экстренное управление каждым клапаном, подключившись к быстроразъемным соединениям на ручном насосе и аварийном блоке.

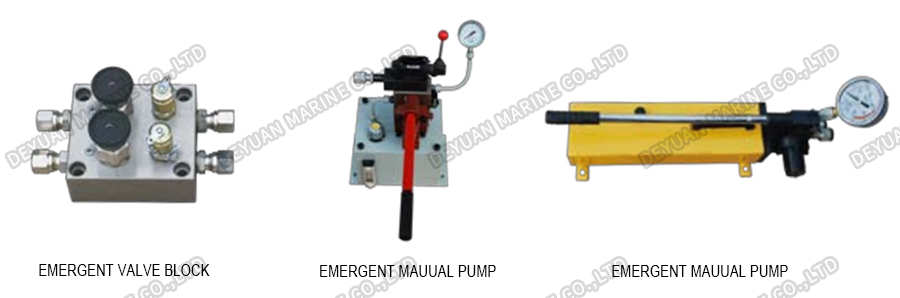

Аварийный ручной насос:
Это устройство можно использовать для запуска или остановки отдельного клапана во время аварийных ситуаций, таких как сбой в подаче электроэнергии.
