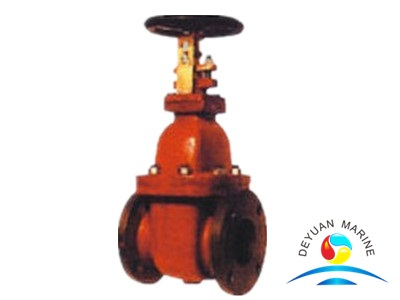

Фланцевые задвижки из морской литой стали Мы можем предложить морские задвижки, морские запорные клапаны, морские дроссельные заслонки, морские обратные клапаны и т. д.
Стандарт продукта: CB/T, GB/T, JIS, DIN, API, ANSI, BS и т. д.
| Фланцевый Ворота Клапаны | Фланцевый Ворота Клапаны материал | Фланцевый Ворота Клапаны |
| Части имя | имя | Метки | Приложение середина |
| Корпус/крышка/ | Серый бросать железо | HT200 | Масло насыщенное пар, газ и пульсация вода |
| флешка |
| корень | латунь | Cuzn40pb2 |
| Тюлень кольцо | Бросать банка бронза | ZCuSn5pb5Zn5 |
| Ду (мм) | Состав измерение | Фланцевый Ворота Клапаны | Вес (кг) |
| Связь измерение из фланец |
| L | H | Д0 | D | Д1 | b | n | д0 |
| 50 | 180 | 285 | 125 | 130 | 105 | 16 | 4 | 15 | 13.5 |
| 65 | 190 | 330 | 140 | 155 | 130 | 18 | 4 | 15 | 19 |
| 80 | 200 | 380 | 160 | 180 | 145 | 18 | 4 | 19 | 24.2 |
| 100 | 230 | 430 | 180 | 200 | 165 | 20 | 8 | 19 | 35.3 |
| 125 | 250 | 495 | 200 | 235 | 200 | 20 | 8 | 19 | 48.1 |
| 150 | 270 | 560 | 224 | 265 | 230 | 22 | 8 | 19 | 65.3 |
| 200 | 290 | 680 | 280 | 320 | 280 | 24 | 8 | 23 | 103 |
| 250 | 330 | 800 | 355 | 385 | 345 | 26 | 12 | 23 | 164 |
| 300 | 370 | 920 | 400 | 430 | 390 | 28 | 12 | 23 | 236 |
| 350 | 410 | 1000 | 450 | 480 | 435 | 30 | 12 | 25 | 307 |
| 400 | 470 | 1100 | 500 | 540 | 495 | 30 | 16 | 25 | 405 |
| 450 | 500 | 1420 | 560 | 605 | 555 | 30 | 16 | 25 | 556 |
| 500 | 550 | 1500 | 560 | 655 | 605 | 32 | 20 | 25 | 700 |
| 550 | 600 | 1650 | 630 | 720 | 665 | 32 | 20 | 27 | 878 |
| 600 | 660 | 1680 | 710 | 770 | 715 | 32 | 20 | 27 | 1120 |
Больше Фланцевые задвижки могут быть предложены, пожалуйста, свяжитесь с нами для получения более подробной информации
