Описание продукта
Швартовные колодки ISO13713 типа A для установки на палубе
Введение из ISO13713 швартовые колодки

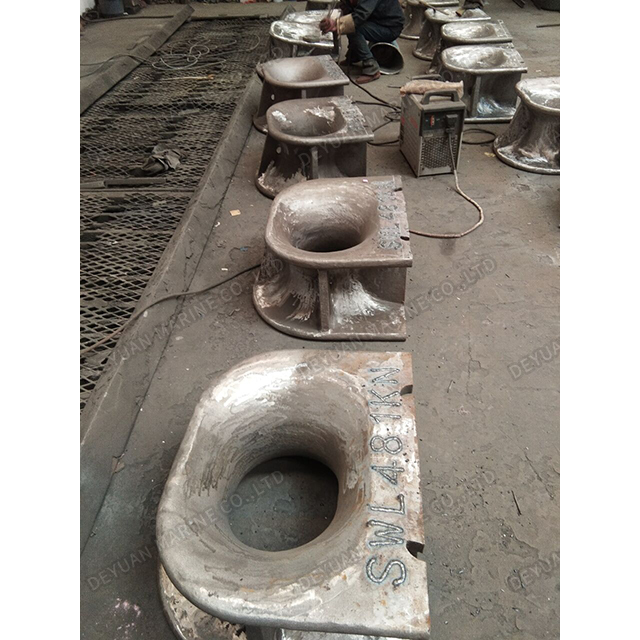

Швартовная опора ISO13713 представляет собой разновидность швартовной опоры из литой стали, изготовленную в соответствии со стандартом швартовной опоры ISO13713.
Этот вид швартовных колодок ISO13713 обычно используются для судов, которые используют нейлоновые или другие синтетические канаты, отличные от проволочных канатов, с учетом небольшого коэффициента изгиба (для проволочных канатов см. ISO 13729 закрытая подушка).
Прочность каната на растяжение снижается в зависимости от радиуса изгиба через подушку в соответствии с
инструкции производителя веревки.

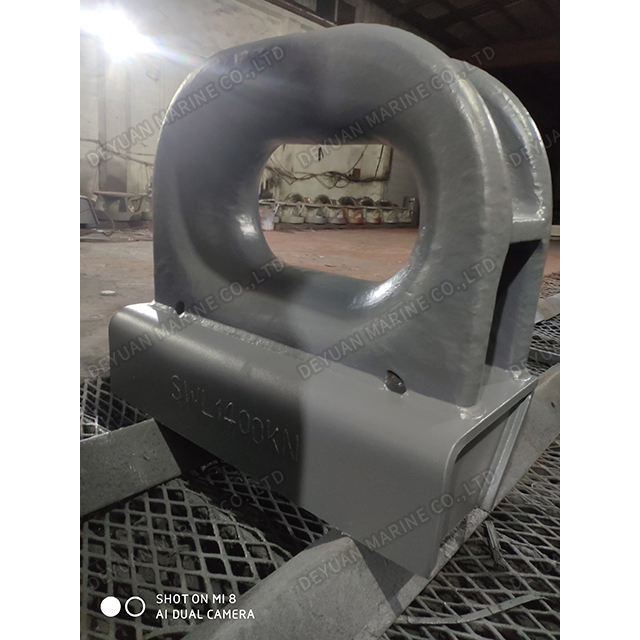

Стандартные колодки ISO Швартовная колодка ISO13713 в основном предназначена для установки на борту корабля, чтобы провести швартовный и буксировочный канат от борта корабля к подвесному.
По месту установки швартовки, их можно классифицировать следующим образом

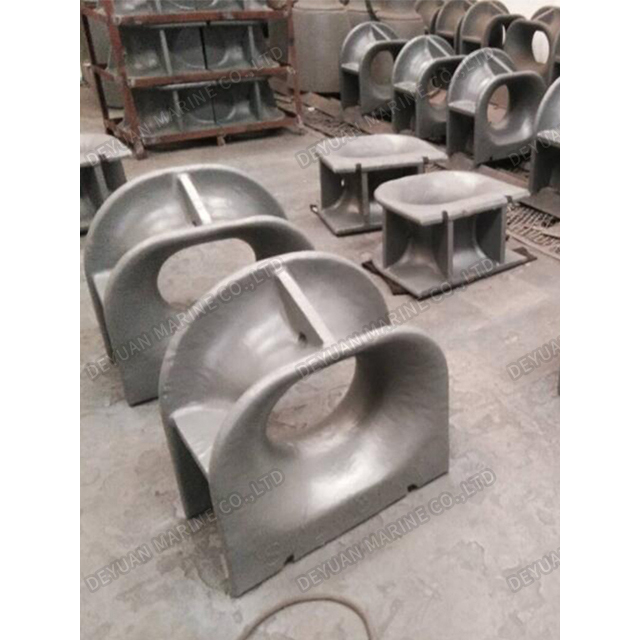

Тип А – ISO13713 Швартовная колодка на палубе
Тип Б- ИСО13713 Швартовная колодка, установленная на фальшборте.

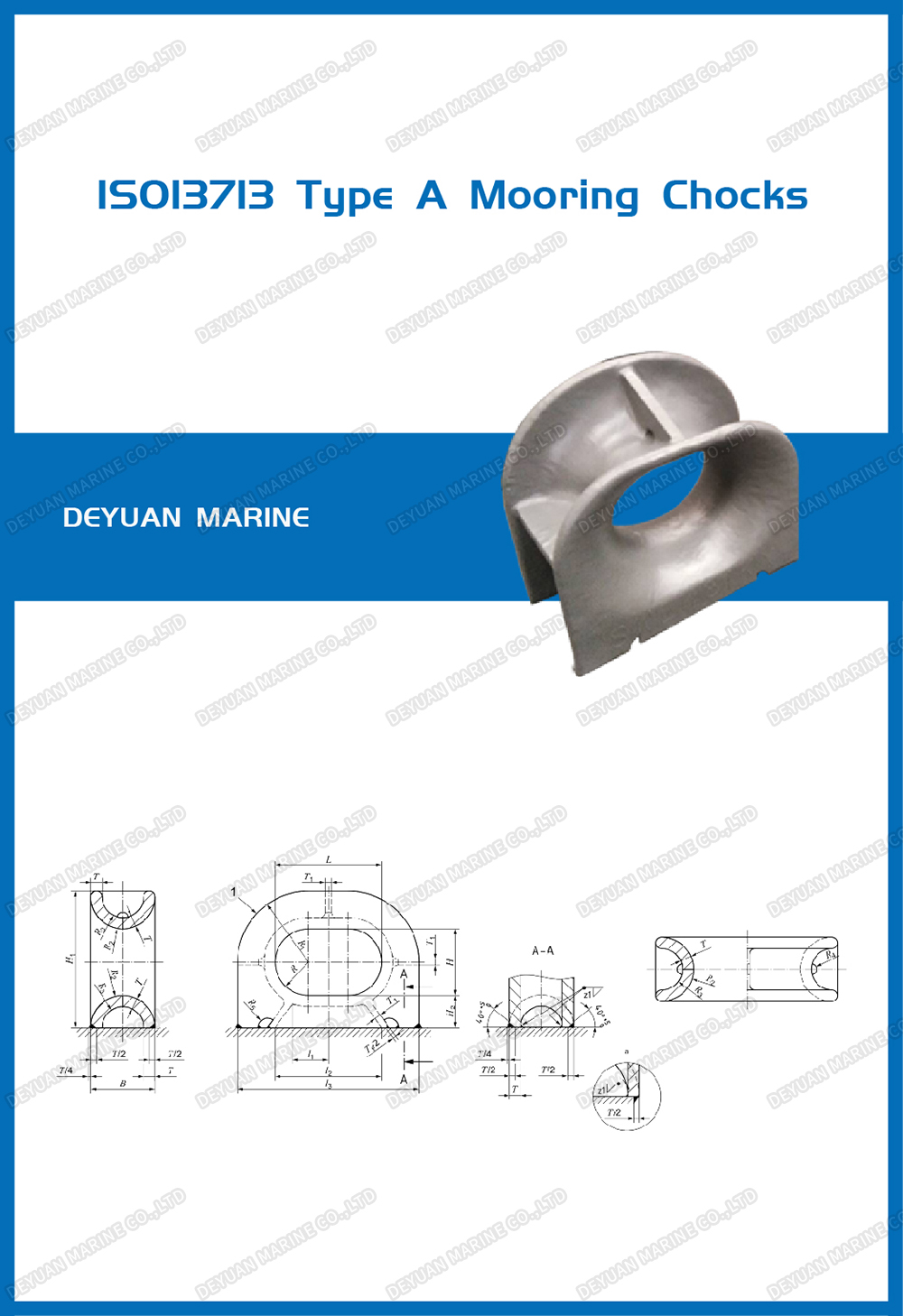

Швартовные колодки ISO13713 типа A для установки на палубе
Номинальный размер | SWL | Масса | Размер (мм) | ||||||
(мм) | (кн) | (т) | (кг) | l1 | l2 | l3 | B | H1 | H2 |
250 х 200 | 353 | 36 | 73 | 100 | 250 | 444 | 160 | 377 | 80 |
300 х 250 | 491 | 50 | 121 | 110 | 300 | 536 | 200 | 468 | 100 |
350 х 250 | 589 | 60 | 151 | 125 | 350 | 608 | 220 | 489 | 110 |
400 х 250 | 736 | 75 | 200 | 135 | 400 | 682 | 240 | 511 | 120 |
450 х 250 А | 981 | 100 | 280 | 150 | 450 | 760 | 260 | 535 | 130 |
500 х 250 А | 1128 | 115 | 338 | 175 | 500 | 832 | 280 | 556 | 140 |
500 Б х 250 Б | 1373 | 140 | 396 | 175 | 500 | 840 | 280 | 560 | 140 |
