Электрическая цепная таль SY-A типа 0,5T-25T
Введение продукта:
Электрическая цепная таль серии SY-A грузоподъемностью от 0,5 до 25 тонн представляет собой подъемное решение премиум-класса, разработанное для обеспечения эксплуатационной эффективности и долгосрочной надежности. Благодаря максимальной грузоподъемности 25 тонн этот модельный ряд идеально подходит для средних и тяжелых промышленных условий, где стабильная производительность и безопасность имеют первостепенное значение.
Ключевые особенности и преимущества:
1.Японская система двойного тормоза. Включает в себя передовую японскую технологию двойного тормоза, обеспечивающую избыточную защиту и гарантирующую безотказную работу в любых условиях подъема.
2. Легкий и компактный дизайн. Корпус подъемника изготовлен из высокопрочного алюминиевого сплава, исключительно легкий и компактный, что упрощает установку и эксплуатацию даже в ограниченном пространстве.
3. Плавный двухскоростной привод: имеет двухступенчатую систему привода, которая обеспечивает стабильную, бесшумную работу, сводя к минимуму шумовое загрязнение на рабочем месте и повышая комфорт оператора.
4. Компоненты из термообработанного сплава: все несущие детали из высокопрочной легированной стали подвергаются специальным процессам термообработки, что эффективно устраняет риск внезапного разрушения и продлевает срок службы.
5. Прецизионная направляющая цепи: усовершенствованная технология направляющей цепи обеспечивает плавный подъем без заеданий, уменьшая износ как цепи, так и звездочки, продлевая срок службы.
6. Надежная защита от пределов: оснащен механическим поворотным концевым выключателем, который автоматически отключает мощность при верхнем и нижнем пределах хода, предотвращая несчастные случаи при превышении хода.

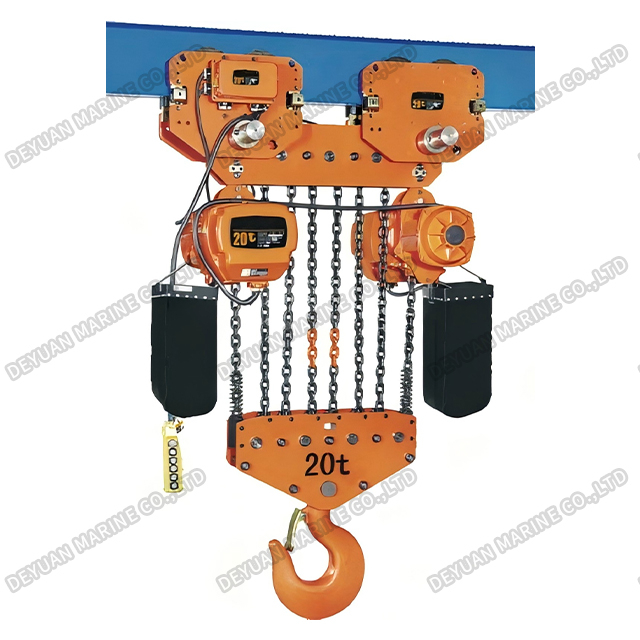

Рисунок:
Технические параметры:
| Модель | Емкость | Стандартный лифт | Тестовая нагрузка | Мощность двигателя одинарная/двойная | № цепи | Диаметр цепи | Скорость подъема одинарная/двойная | Вес нетто | Дополнительный вес на метр дополнительного подъема |
| тонна | m | знать | (кВт) | мм | (м/мин) | кг | кг | ||
| СИ-А-0,5 | 0.5 | 3 | 6.25 | 0,75,0,8/0,27 | 1 | 6.3 | 6,8,6,9/2,3 | 89 | 0.81 |
| СИ-А-1.0 | 1 | 3 | 12.5 | 1,5,1,8/0,6 | 1 | 7.1 | 6,6,6,9/2,3 | 103 | 1.1 |
| СИ-А-1.0 | 1 | 3 | 12.5 | 0,75,0,8/0,27 | 2 | 6.3 | 3,4,3,5/1,2 | 101 | 1.62 |
| СИ-А-2.0 | 2 | 3 | 25 | 3.0,3.0/1.0 | 1 | 10 | 6,6,6,8/2,3 | 164 | 2.3 |
| СИ-А-2.0 | 2 | 3 | 25 | 1,5,1,8/0,6 | 2 | 7.1 | 3.3,3.3/1.1 | 122 | 2.2 |
| СИ-А-3.0 | 3 | 3 | 37.5 | 3.0,3.0/1.0 | 1 | 11.2 | 5,4,5,4/1,8 | 183 | 2.8 |
| СИ-А-3.0 | 3 | 3 | 37.5 | 3.0,3.0/1.0 | 2 | 10 | 4,4,4,5/1,5 | 192 | 4.7 |
| СИ-А-5.0 | 5 | 3 | 62.5 | 3.0,3.0/1.0 | 2 | 11.2 | 2,8,2,7/0,9 | 234 | 5.6 |
| СИ-А-7.5 | 7.5 | 3 | 94 | 3.0,3.0/1.0 | 3 | 11.2 | 1,8,1,8/0,6 | 266 | 8.4 |
| СИ-А-10 | 10 | 6 | 125 | 3.0,3.0x2/1.0x2 | 4 | 11.2 | 2,7,2,7/0,9 | 335 | 11.2 |
| СИ-А-15 | 15 | 6 | 187.5 | 3,0х2,3,0×2/1,0х2 | 6 | 11.2 | 1,8,1,8/0,6 | 451 | 17 |
| СИ-А-20 | 20 | 6 | 250 | 3,0X2,3,0×2/1,0×2 | 8 | 11.2 | 1,4,1,5/0,6 | 546 | 22 |
| СИ-А-25 | 25 | 6 | 312.5 | 3,0X2,3,0×2/1,0×2 | 10 | 11.2 | 1,1,1,2/0,4 | 624 | 28 |

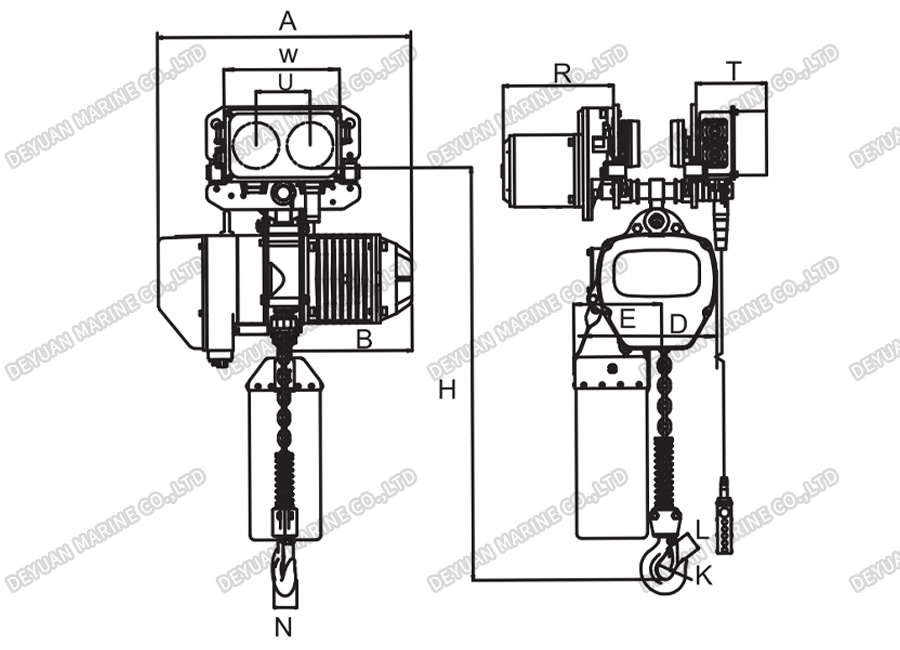

Основные размеры:
| Модель | Емкость | H | A | B | D | E | I | J | K | L | M | N | R | T | Размер двутавровой балки |
| Тонна | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| СИ-А-0,5 | 0.5 | 550 | 545 | 260 | 280 | 160 | 35 | 35 | 25 | 17 | 206 | 111 | 142 | 231 | 58-153 |
| СИ-А-1.0 | 1.0 | 650 | 582 | 280 | 300 | 176 | 40 | 40 | 31 | 22 | 206 | 111 | 142 | 231 | 58-153 |
| СИ-А-1.0 | 1.0 | 670 | 545 | 260 | 280 | 205 | 40 | 40 | 31 | 22 | 206 | 111 | 142 | 231 | 58-153 |
| СИ-А-2.0 | 2.0 | 800 | 670 | 313 | 430 | 265 | 47 | 47 | 38 | 30 | 237 | 127 | 142 | 231 | 82-178 |
| СИ-А-2.0 | 2.0 | 835 | 582 | 280 | 300 | 236 | 47 | 47 | 38 | 30 | 237 | 127 | 142 | 231 | 82-178 |
| СИ-А-3.0 | 3.0 | 845 | 670 | 313 | 430 | 265 | 58 | 58 | 47 | 36 | 265 | 140 | 142 | 231 | 100-178 |
| СИ-А-3.0 | 3.0 | 950 | 670 | 313 | 430 | 320 | 58 | 58 | 47 | 36 | 265 | 140 | 142 | 231 | 100-178 |
| СИ-А-5.0 | 5.0 | 1030 | 670 | 313 | 430 | 325 | 60 | 60 | 48 | 43 | 296 | 156 | 142 | 231 | 100-178 |
| СИ-А-7.5 | 7.5 | 1200 | 670 | 313 | 505 | 320 | 54 | 85 | 80 | 55 | 296 | 156 | 142 | 231 | 100-178 |
| СИ-А-10 | 10 | 1400 | 685 | 352 | / | 890 | 85 | 80 | 80 | 55 | 366 | 191 | 142 | 231 | 150-220 |
| СИ-А-15 | 15 | 1310 | 630 | 315 | 1070 | 535 | 54 | 120 | 96 | 78 | 926 | 560 | 142 | 231 | 150-220 |
| СИ-А-20 | 20 | 1470 | 630 | 315 | 1260 | 630 | 70 | 150 | 115 | 98 | 1106 | 740 | 142 | 231 | 150-220 |
| СИ-А-25 | 25 | 1580 | 630 | 315 | 1260 | 725 | 70 | 150 | 115 | 95 | 1280 | 830 | 142 | 231 | 160-220 |
Типичные применения:
*Портовые и доковые подъемные работы.
*Цехи сборки тяжелого машиностроения.
*Металлоизготовление и сервисные центры стали.
*Складские и логистические центры
*Горнодобывающая промышленность и погрузка строительных материалов.
