Описание продукта

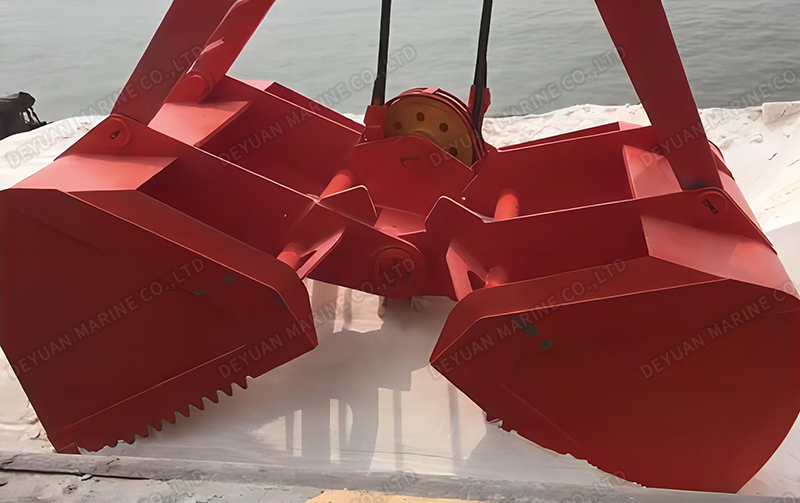

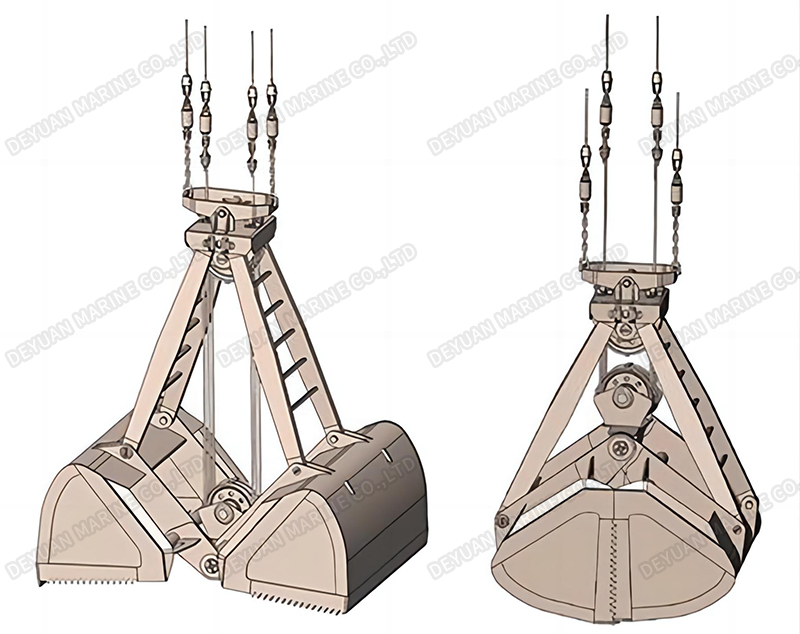

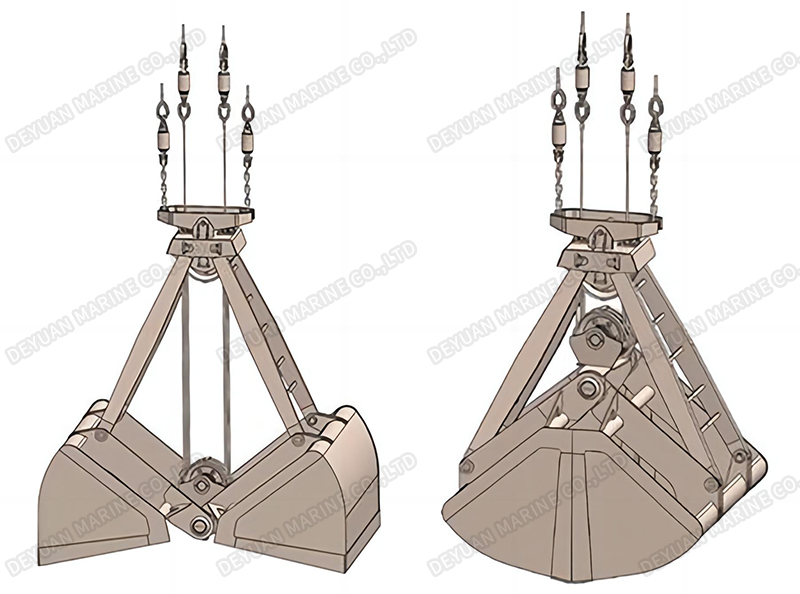

4-канатный, 2-грейферный механический грейферный ковш 5–25 т.

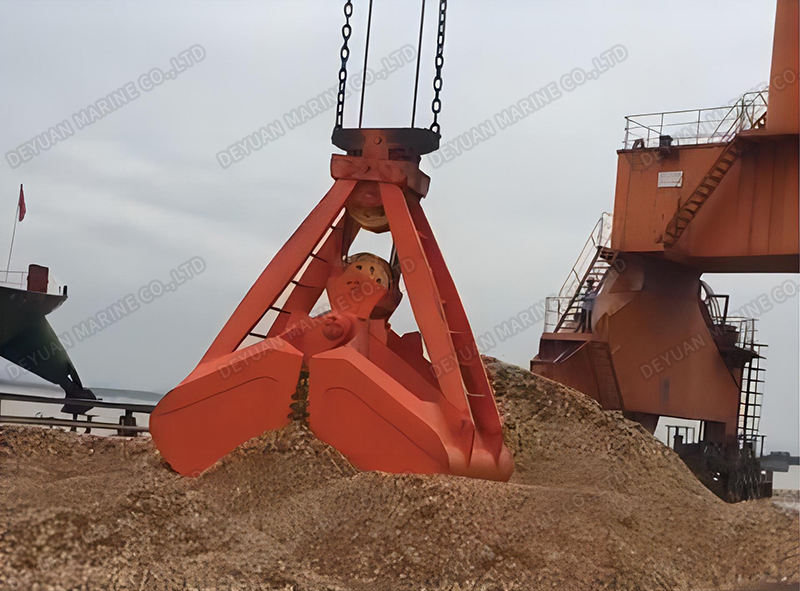

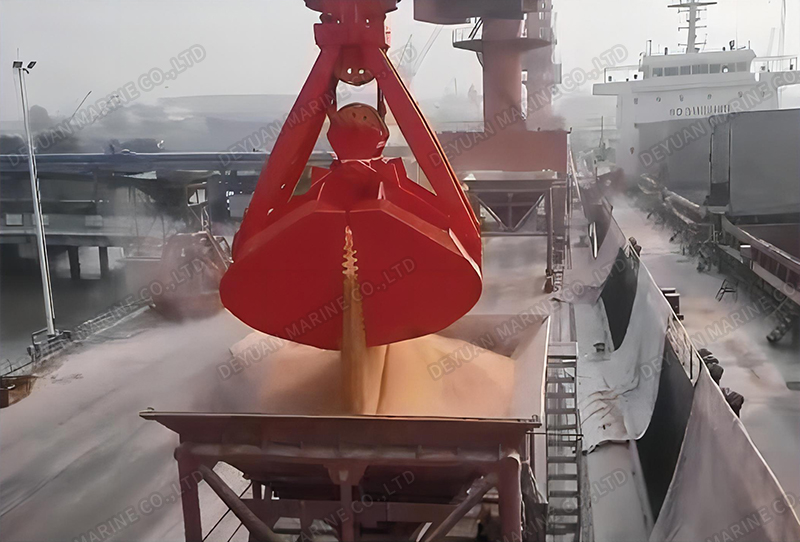

Он подходит для портальных кранов, мостовых судовых разгрузчиков, грейферных кранов и т. д., используемых для захвата навалочных грузов плотностью 0,6–3,2 т/м3, обычно зерна, серы, минерального порошка, руды и т. д.
Зубы – это выбор
Как выбрать подходящий размер механического грейферного ковша?
1. Узнайте нагрузку крана: от 5 до 25 тонн. варианты 4-канатного механического грейфера с 2 грейферами.
2. Подтвердите вместимость ковша в зависимости от плотности загружаемого материала.
Как выбрать подходящий размер механического грейферного ковша?
1. Узнайте нагрузку крана: от 5 до 25 тонн. варианты 4-канатного механического грейфера с 2 грейферами.
2. Подтвердите вместимость ковша в зависимости от плотности загружаемого материала.
Модель DMG-4-2-xt-ym3 означает бренд DEYUAN MARINE, MG означает грейферный ковш механического типа, 4-2 означает 4 троса и 2 грейфера, xt-ym3 означает соответствующую нагрузку на кран x тонн и емкость ковша y кубических метров. .
Пожалуйста, обратитесь к таблице ниже, чтобы определить нагрузку крана и емкость ковша:
| Крановая нагрузка | 5т | 10т | 16т | 25т | ||||||||||
| Плотность (т/м³) | 0,8-1,0 | 1.5 | 2,2-2,8 | 0,8-1,0 | 1.5 | 2,2-2,8 | 0,8-1,0 | 1.5 | 2,2-2,8 | 0,8-1,0 | 1.5 | 2,2-2,8 | ||
| Емкость ковша (м3) | 3.0 | 3.0 | 1.3 | 6.0 | 4.0 | 2.5 | 11 | 6.8 | 4.3 | 17 | 10.0 | 6.6 | ||
| Вес (кг) | 2200 | 2200 | 2000 | 4250 | 4000 | 3900 | 6000 | 5800 | 5700 | 9800 | 9500 | 9000 | ||
| Диаметр шкива (мм) | φ355 | φ355 | φ355 | φ450 | φ450 | φ450 | φ560 | φ560 | φ560 | φ630 | φ630 | φ630 | ||
| Ставка | 3 | 3 или 4 | 4 или 5 | 3 | 3 или 4 | 4 или 5 | 3 | 3 или 4 | 4 или 5 | 3 | 3 или 4 | 4 или 5 | ||
| Закрытый диаметр каната | φ16 | φ16 | φ18 | φ22 | φ22 | φ22 | φ28 | φ28 | φ28 | φ32 | φ32 | φ32 | ||
 ДИМ | Закрытая ширина | 2150 | 2000 | 1850 | 2800 | 2800 | 2300 | 3000 | 3000 | 2550 | 3700 | 3600 | 2800 | |
| Открытая ширина | 2900 | 2750 | 2100 | 4000 | 3650 | 2900 | 4300 | 4300 | 3390 | 5300 | 5150 | 3650 | ||
| Закрытая высота | 2600 | 2550 | 2200 | 4100 | 3890 | 3450 | 4000 | 4000 | 3600 | 4850 | 4750 | 4150 | ||
| Открытая высота | 2860 | 2850 | 2600 | 4650 | 4400 | 3950 | 4500 | 4500 | 4100 | 5600 | 5450 | 4650 | ||
| Длина стороны | 1800 | 1600 | 1250 | 2350 | 2000 | 1600 | 2850 | 2450 | 2180 | 3450 | 3000 | 2350 | ||
