5-дюймовый ЖК-дисплей Цифровой повторитель

5-дюймовый ЖК-дисплей Цифровой повторитель

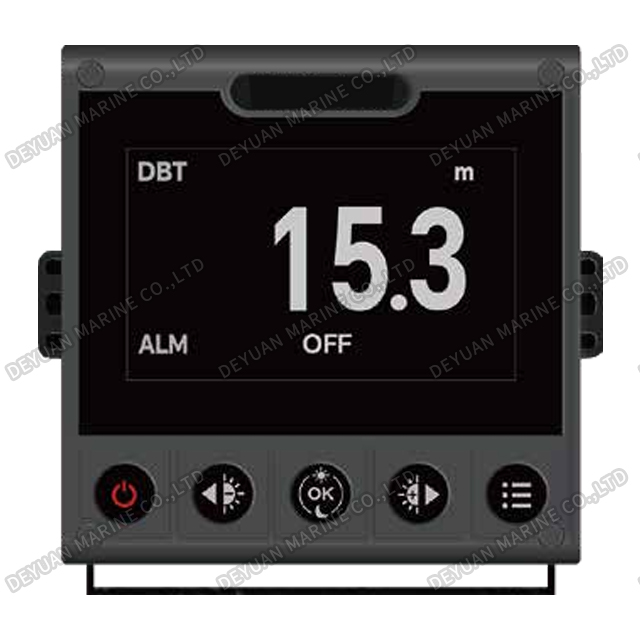

Введение продукта

IR505 - это компактный 5-дюймовый цифровой ретранслятор с высокой видимостью, предназначенный для надежного отображения в режиме реального времени основных навигационных параметров на мостике судна. Получает данные в формате NMEA01 83. Может быть репитером анемометра / повторителем спидлога / повторителем эхолота / повторителем инклинометра / GPS-ретранслятором / гироскопическим повторителем. 5-дюймовый ЖК-экран отображает большие значения, отображает четкие и интуитивно понятные данные. Он служит важным вспомогательным дисплеем, обеспечивая ключевые данные от основных Приборы видны на нескольких постах дежурства для повышения ситуационной осведомленности и эксплуатационной безопасности.

Основные функции и приложения

Основная цель IR505 — обеспечить избыточность и видимость данных. Дублируя информацию из центральной системы, она действует как надежная точка обзора. Например, рулевой может смотреть вперед, проверяя повторяющийся курс на консоли крыла, или офицер может контролировать скорость с боевого положения, не поворачиваясь к главной консоли. Это жизненно важно во время критических маневров, таких как стыковка, лоцманская проводка и навигация в густонаселенных водах.

Его компактный размер является ключевым преимуществом, позволяющим устанавливать его в местах с ограниченным пространством, где полноразмерный репитер не поместится. Дисплей спроектирован так, чтобы обеспечить превосходную читаемость, он имеет высокую контрастность и часто регулируемую яркость для четкого просмотра под прямыми солнечными лучами или ночью.

Технические данные

Формат данных

Эхолот:

$--DBT, xx, f, xx, M, xx, F*hh

$--DPT, хх, хх, хх*чч

Журнал скорости:

$--VBW, xx, xx, A, xx, xx, A, xx,A, xx,A*hh

$--VHW,xx,T,xx,M,xx,N,xx,K*hh

$--VLW, XX, N, xx, N*hh

Анемометр:

$--MWV, хх, а, хх, а, А*чч

Инклинометр:

$--HRM,xx,xx,xx,xx,A,xx,xx,hhmmss.ss,xx,xx*hh

$--HPM,xx,,,,A,,,,*hh

GPS:

$--RMC, ччммсс.сс, A,IIII.II,a, гггг.гг, a,xx, xx, xxxxxx, xx,a, a*hh

$--GGA, ччммсс.сс, IIII.II,a, yyyyy.yy,a,x,xx,xx,xx,M,xx,M,xx,xxxx*hh

$--ZDA, ччммсс.сс, хх, хх, хххх, хх,хх*чч

Гироскоп:

ROT : $--ROT,xx,A*hh

HDG: $--HDT,xx,T*hh

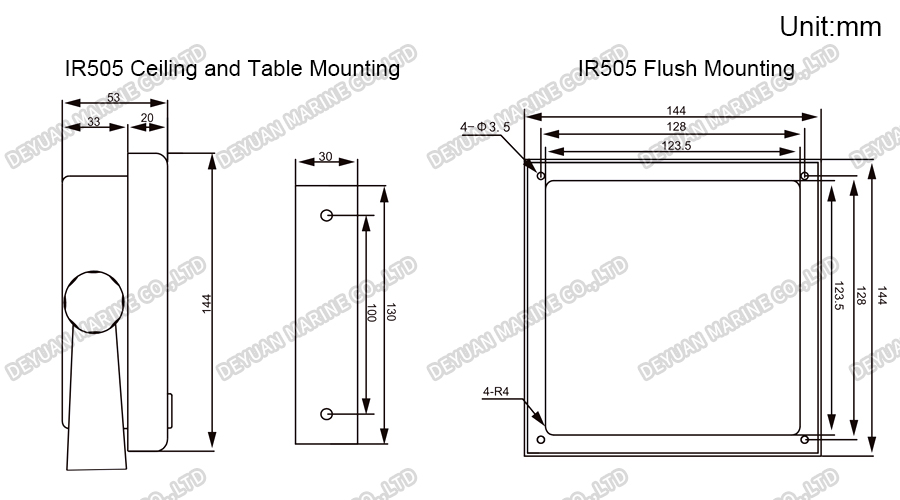

Установочные размеры
