DN60S Автоматическая фотоэлектрическая криминалистическая система слежения за навигацией для судов

DN60S Автоматическая фотоэлектрическая криминалистическая система слежения за навигацией для судов

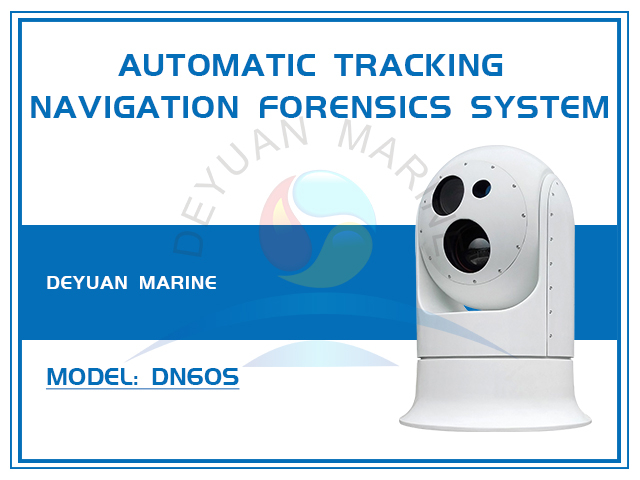

Судебная фотоэлектрическая система слежения DN60S представляет собой фотоэлектрическую интегрированную систему, которая объединяет инфракрасное тепловидение с синхронным лазерным освещением с зумом, телеобъективом, гироскопической стабильностью и фотоэлектрическим наведением слежения, модулем отображения навигационной информации, полностью герметичным антикоррозионным экраном, информационным терминальным оборудованием и т. д. ., представляет собой набор, предназначенный для морских правоохранительных органов, парусной судебно-медицинской экспертизы и разработки оборудования.

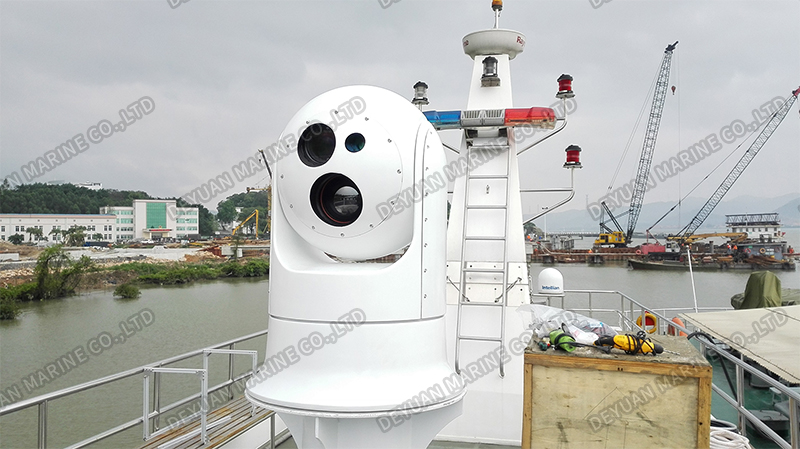

DN60S устанавливается на палубе, мачте и в других местах с широким обзором, что позволяет преодолевать влияние сильного ветра, волн и темноты на изображения, а также осуществлять наблюдение, поиск, отслеживание и мониторинг окружающих целей корабля, таких как корабли. , плавающие объекты, люди и другие, и их можно записывать в режиме реального времени.

Особенность

DN60S разработан с целью «легко получить четкую и полную картину», благодаря чему персонал на корабле больше не сможет ясно видеть и не иметь никаких признаков несчастных случаев.Мониторинг на месте является более четким и предоставляет подробные доказательства для всех видов споров и чрезвычайных ситуаций.

DN60S имеет следующие особенности:

1. Стабильность гироскопа

Сферический фотоэлектрический модуль имеет функцию гироскопической стабилизации, которая позволяет пользователю получить четкое и стабильное изображение.Когда судно трясется, фотоэлектрический модуль DN60S приводится в движение двигателем в противоположном направлении, компенсируя сигнал гироскопа, так что направление камеры в фотоэлектрической камере остается неизменным и практически не зависит от тряски корабля. для достижения цели стабильности изображения.

2. Структура сопротивления ветру

Сверхвысокое оборудование представляет собой опорную конструкцию из алюминиевого сплава с хорошей жесткостью и малым моментом инерции.Обтекаемая форма и сферическая фотоэлектрическая кабина позволяют максимально снизить дрожание, вызванное сильным ветром, постоянное сопротивление ветру до более чем 12 уровней.

3. Автоматическое отслеживание

Чтобы повысить эффективность поиска, DN60S также увеличил модуль автоматического слежения: как только пользователь блокирует цель, система переходит в состояние автоматического слежения, модуль автоматического слежения анализирует изображение цели, выходной сигнал отклонения в реальном времени на фотоэлектрический, управляет компенсация отклонения двигателя, чтобы цель всегда была на картинке, а не по курсу корабля, скорости, изменению положения.Система также имеет радиолокационный интерфейс наведения, который может осуществлять поиск целей по сигналам радара ARPA.

4, суперпозиция навигационной информации

Функция наложения навигационной информации позволяет оператору быстро и интуитивно понять текущую ситуацию мониторинга и поиска, просматривая экран задач.

Системный вывод видеоэкрана, дата наложения в реальном времени (месяц), время (время в секундах), GPS (долгота и широта), угол поворота платформы, информация о курсе на север, записанные пользователем изображения, а также запись в то же время (время приема спутникового времени GPS не требуется), местоположение и направление.

5. Тепловизор с двухпольным переключаемым объективом 44/176 мм.

Инфракрасный тепловизор с детектором 340240 пикселей, высокой чувствительностью (0,05 ℃), объективом с двойным полем обзора 44 мм / 176 мм, сочетание широкого и узкого поля зрения позволяет оператору быстрее находить цель.

При хороших атмосферных условиях расстояние тепловизора для обнаружения тепловой цели на высоте более 24 м 8 м составляет 8 км, а расстояние для идентификации цели — 4 км.

6. Лазерная система ночного видения на большие расстояния.

Используя объектив с фокусным расстоянием 500 мм, HD-камеру с низкой освещенностью и лазерный осветитель мощностью 15 Вт для формирования лазерной системы ночного видения, мы можем добиться следующих эффектов:

День: при видимости 20 км дальность обнаружения цели выше 24 м 8 м составляет 20 км, дальность обнаружения цели 7,5 м;

Ночью: при условии хорошей атмосферной среды лазерный осветитель и камера CCD используются для того, чтобы видеть на расстоянии 1 м (1 м) название корабля превышает 1,5 км.

7, строгая защита, простой и удобный в использовании.

DN60S разработан в строгом соответствии со стандартом трех видов защиты, а все компоненты изготовлены из коррозионностойких материалов.Все блоки системы имеют встроенную структуру, а все функции реализуются посредством кнопок и джойстиков.Сложность эксплуатации такая же, как и у обычной люльки.Пользователям не нужно использовать сложные настройки или компьютер, вся информация накладывается на изображение и видео, а процесс экспертизы прост и интуитивно понятен.

8. Сильная совместимость

Основной сигнал управления DN60S использует протокол управления PELCO-D, который совместим с большинством облачных головок и клавиатур безопасности, представленных на рынке, и может быть подключен к системе мониторинга корабля.Все серверное оборудование соответствует основным стандартам, отличается удобной заменой и низкими затратами на обслуживание.

Технические параметры

Список объемов поставки

Примеры применения
