IEC61162 Система индикации угла руля направления

IEC61162 Система индикации угла руля направления

Введение продукта

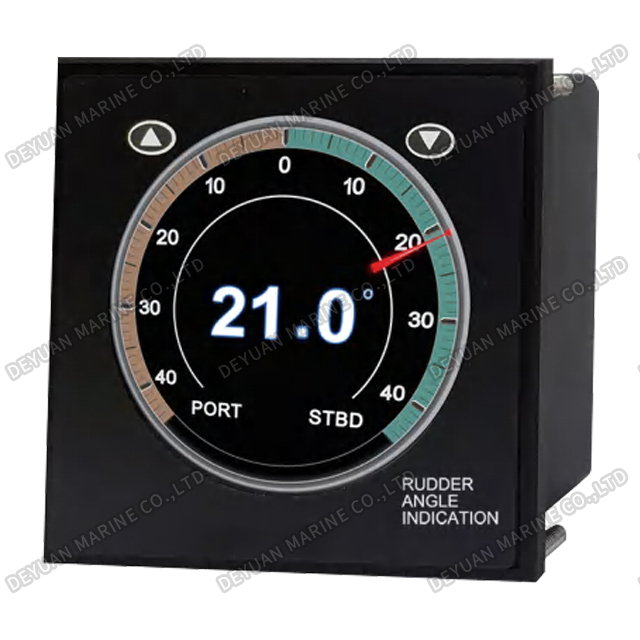

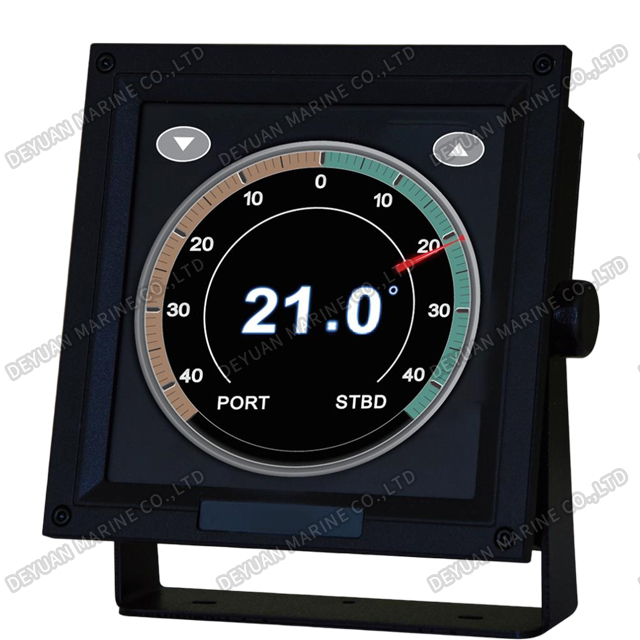

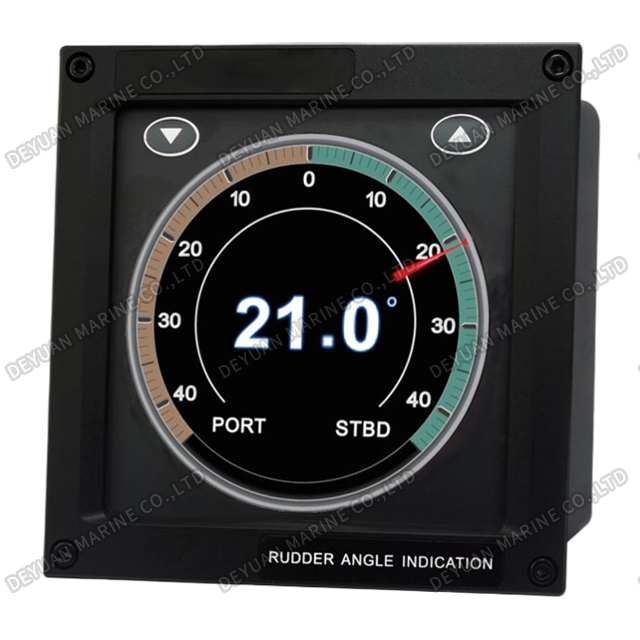

Система индикации угла руля AD80 — это профессиональный морской прибор, предназначенный для обеспечения точного и надежного отображения в реальном времени положения и направления пера руля судна. Являясь важнейшим компонентом безопасности мореплавания, он обеспечивает немедленное визуальное подтверждение команд рулевого управления рулевым и механиками, что необходимо для точного маневрирования и предотвращения столкновений.

Основная функция и ключевые характеристики

Основной функцией системы AD80 является преобразование механического движения баллера руля направления в электрический сигнал, который затем передается и отображается на дистанционных индикаторах, установленных в ключевых местах, таких как рулевая рубка (пилотская рубка), крылья мостика и помещение рулевого управления. Эта установка соответствует международным нормативным требованиям для индикации двойного местоположения.

Ключевые характеристики системы включают в себя:

Многопозиционный дисплей: Соответствует правилам, требующим наличия индикаторов как в рулевой рубке, так и в рулевом отсеке.

Режимы двойного дисплея: большинство устройств оснащены как аналоговыми (шкала/шкала), так и цифровыми (числовыми) показаниями для интуитивного и точного считывания угла.

Независимость системы: система индикаторов спроектирована так, чтобы быть независимой от рулевого механизма и систем автопилота, чтобы обеспечить безотказную работу. Он получает энергию от аварийного источника питания корабля для поддержания работоспособности во время потери основного питания.

Прочная конструкция: электрические компоненты размещены в корпусах, соответствующих стандарту защиты не ниже IP56, что делает их устойчивыми к мощным струям воды и проникновению пыли и пригодными для суровых морских условий.

Сертификация: система сертифицирована крупными морскими классификационными обществами, такими как CCS (Китай) и DNV, что подтверждает ее соответствие международным стандартам, таким как правила IMO и IEC 61162.

Технические данные

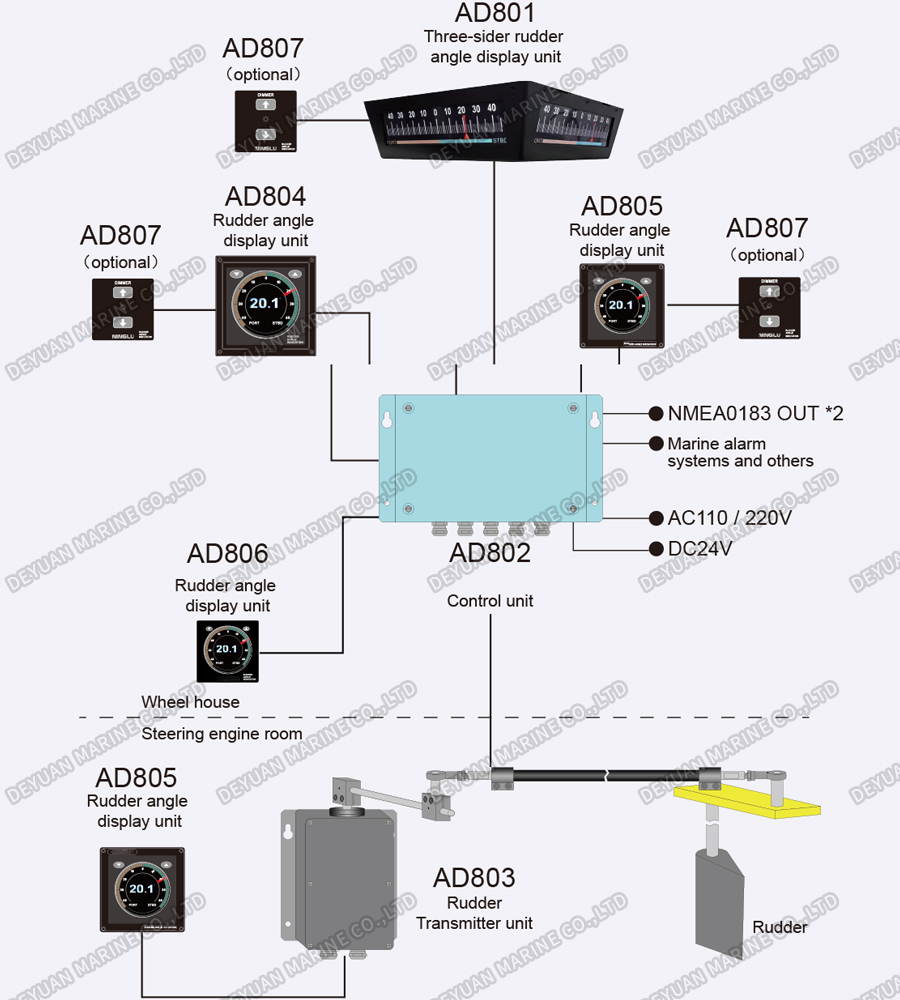

Схема системы

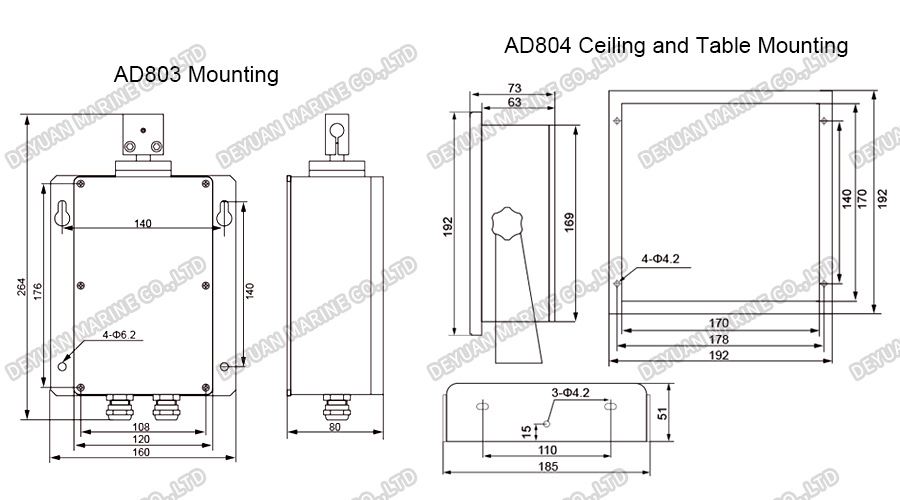

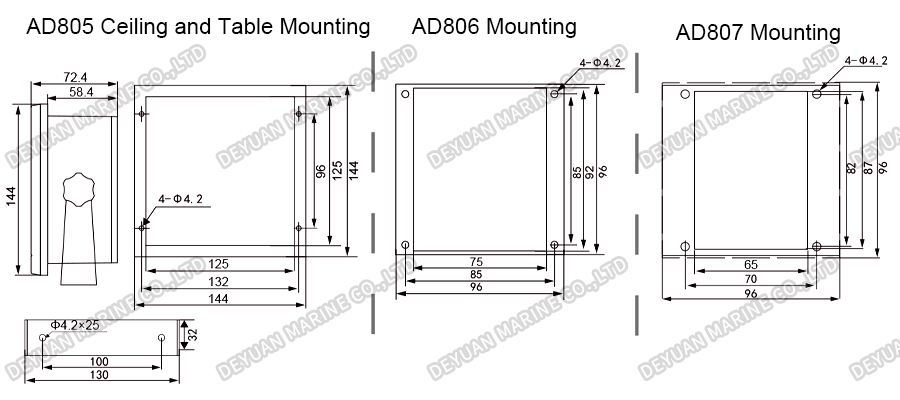

Установочные размеры
