Описание продукта

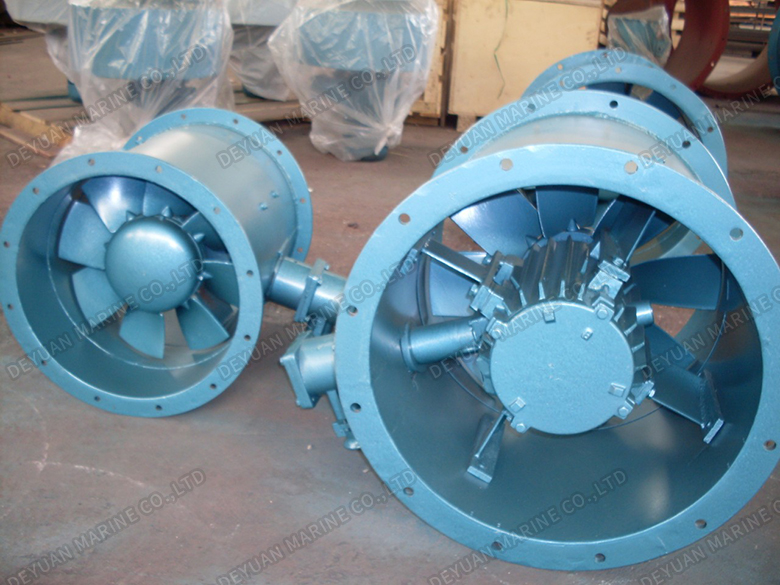

Взрывозащищенные осевые вентиляторы серии CBZ Морские воздуходувки
Взрывозащищенные вентиляторы серии CBZ прошли проверку Национального центра надзора и контроля качества взрывозащищенной электротехнической продукции Китайской Народной Республики и получили сертификат взрывозащищенности.
Функции
Он подходит для извлечения легковоспламеняющихся и взрывоопасных смешанных газов или паров в масляных баках, грузовых отсеках, насосных, аккумуляторных, складских помещениях, ангарах, покрасочных помещениях и т. д. Или в соответствующих местах различных отделов на суше.
Взрывозащищенная, безопасная и надежная работа, хорошие антикоррозийные характеристики, защита от раскачивания, низкая вибрация и сильные ударные характеристики.
Состав
Существует три типа взрывозащищенных вентиляторов, а именно тип I (палубный), тип II (трубчатый) и тип III (перегородочный), и вся конструкция является искробезопасной.

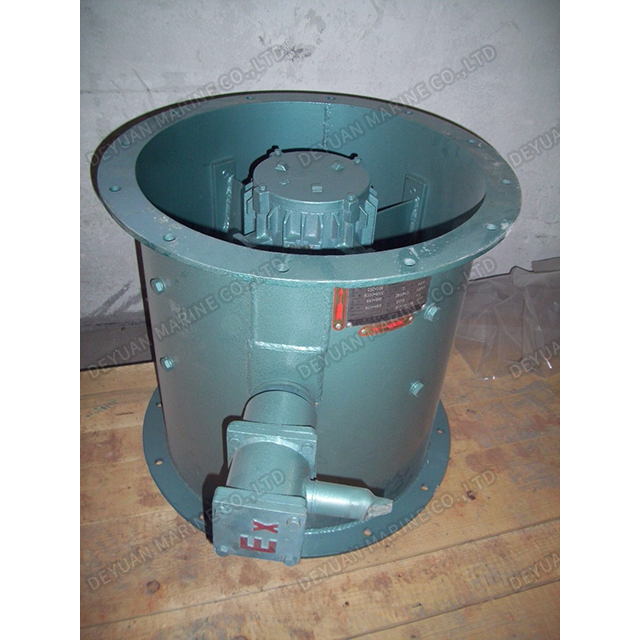

Взрывозащищенный вентилятор типа I установлен в верхней части рамы с сеткой из нержавеющей стали размером 2 меш/дюйм вокруг рамы.Вся машина вертикально установлена на палубе и может использоваться для вытяжки и подачи воздуха.

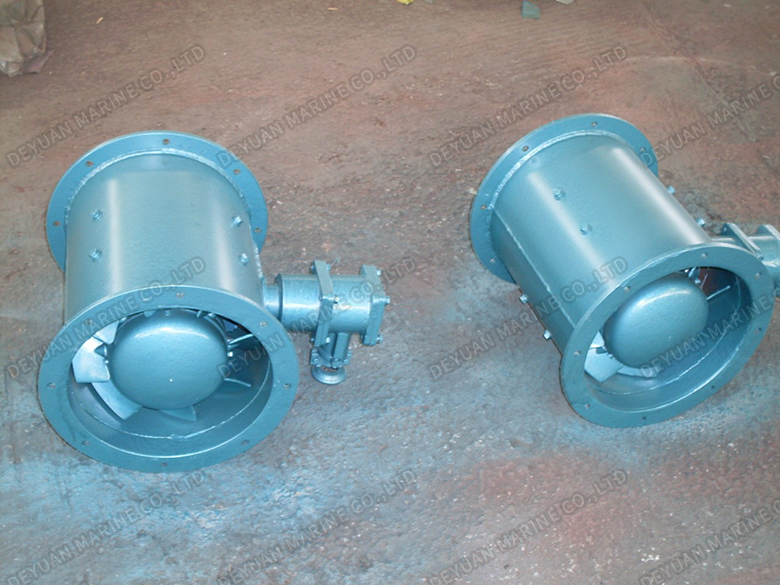

Взрывозащищенный проветриватель II типа не имеет колпака, взрывозащищенный двигатель встроенного типа.На корпусе закреплены стационарные лопастные лапы.Его можно установить вертикально или горизонтально, или на палубе.Может использоваться для вытяжки и подачи воздуха.
В соответствии с особыми потребностями пользователей он может быть выполнен в виде конструкции типа III, то есть типа вентилятора и моторного отсека, промежуточного трансмиссионного устройства, уплотняющей сальниковой коробки и гибкой соединительной конструкции, которые в основном используются для удаления газа в опасных отсеках.
Взрывозащищенный вентилятор имеет конструкцию, в которой крыльчатка вращается по часовой стрелке, если смотреть со стороны взрывозащищенного вентилятора.
Объяснение номеров моделей
I-тип палубы
II-тип трубки
Код A-крыльчатки
80-крыльчатка см
Z-осевой вентилятор
B-взрывозащищенный
C-морской или флот
Модель | Скорость потока м3/ч | Общее давление Па | Статическое давление Па | Скорость об/мин | Мотор | ||
Частота Гц | Власть кВт | Модель | |||||
ЦБЗ-30А | 1200 1800 | 250(26) 170(18) | 230(24) 140(15) | 2920 | 50 | 0.75 | YB801-2-H |
1400 2100 | 360(37) 240(25) | 330(34) 200(21) | 3500 | 60 | |||
ЦБЗ-30Б | 1000 1200 | 230(24) 150(16) | 220(23) 140(15) | 2920 | 50 | ||
1200 1400 | 290(34) 220(23) | 280(33) 200(21) | 3500 | 60 | |||
ЦБЗ-35А | 3000 4500 | 360(37) 240(25) | 320(33) 140(15) | 2920 | 50 | 1.1 | YB802-2-H |
3600 3400 | 520(53) 340(35) | 460(47) 200(21) | 3500 | 60 | |||
ЦБЗ-35Б | 1800 3000 | 360(37) 220(23) | 340(35) 180(19) | 2920 | 50 | ||
2100 3600 | 510(52) 330(34) | 490(50) 270(28) | 3500 | 60 | |||
ЦБЗ-40А | 4500 6000 | 550(56) 470(48) | 490(50) 370(38) | 2920 | 50 | 2.2 | YB90L-2-H |
5400 7200 | 800(81) 680(69) | 710(72) 530(54) | 3500 | 60 | |||
ЦБЗ-40Б | 3000 4500 | 490(50) 380(39) | 460(47) 320(33) | 2920 | 50 | ||
3600 5400 | 650(66) 540(55) | 600(61) 460(47) | 3500 | 60 | |||
ЦБЗ-50А | 6000 | 210(22) | 170(18) | 1460 | 50 | 1.1 | YB90S-4-H |
7200 | 300(31) | 240(25) | 1750 | 60 | |||
ЦБЗ-50Б | 6000 9000 | 640(65) 560(57) | 600(61) 460(47) | 2920 | 50 | 3 | YB100L-2-H |
7200 10000 | 920(93) 790(80) | 860(87) 670(68) | 3500 | 60 | 4 | ИБ112М-2-Х | |
ЦБЗ-50С | 9000 12000 | 750(76) 630(64) | 650(66) 460(47) | 2920 | 50 | 4 | ИБ112М-2-Х |
10000 14000 | 1060(107) 890(90) | 940(95) 660(67) | 3500 | 60 | 5.5 | YB132S1-2-Н | |
ЦБЗ-60 | 9000 12000 | 260(27) 220(23) | 220(23) 140(15) | 1460 | 50 | 2.2 | YB100L1-4-Н |
10000 14000 | 380(39) 310(32) | 320(33) 200(21) | 1750 | 60 | |||
ЦБЗ-70А | 12000 15000 18000 | 410(42) 350(36) 280(29) | 370(38) 280(29) 180(19) | 1460 | 50 | 3 | YB100L1-4-Н |
14000 18000 21000 | 590(60) 500(51) 410(42) | 530(54) 400(41) 280(29) | 1750 | 60 | 5.5 | ИБ132С-4-Х | |
ЦБЗ-70Б | 9000 12000 15000 | 390(40) 270(28) 210(22) | 370(38) 230(24) 140(15) | 1460 | 50 | 2.2 | YB100L1-4-Н |
10000 14000 18000 | 560(57) 390(40) 300(31) | 530(54) 330(34) 200(21) | 1750 | 60 | 4 | ИБ112М-4-Х | |
ЦБЗ-75 | 15000 18000 21000 24000 | 510(52) 440(45) 320(33) 270(28) | 460(47) 370(38) 220(23) 140(15) | 1460 | 50 | 4 | ИБ112М-4-Х |
18000 21000 25000 28000 | 730(74) 630(64) 470(48) 380(39) | 660(67) 530(54) 320(33) 200(21) | 1750 | 60 | 7.5 | ИБ132М-4-Х | |
ЦБЗ-80А | 21000 24000 27000 30000 | 640(65) 560(57) 500(51) 370(38) | 560(57) 460(47) 370(38) 210(22) | 1460 | 50 | 7.5 | ИБ132М-3-Х |
24000 27000 30000 36000 | 820(82) 800(81) 720(73) 550(56) | 720(73) 660(67) 530(54) 310(32) | 1750 | 60 | 11 | ИБ160М-4-Х | |
ЦБЗ-80Б | 18000 21000 24000 27000 | 520(53) 450(46) 380(39) 290(30) | 460(47) 370(38) 280(29) 160(17) | 1460 | 50 | 5.5 | ИБ132С-4-Х |
21000 25000 28000 32000 | 740(75) 640(65) 540(55) 420(43) | 660(67) 530(54) 400(41) 230(24) | 1750 | 60 | 7.5 | ИБ132М-4-Х | |
ЦБЗ-90А | 24000 27000 30000 33000 | 660(67) 540(55) 470(48) 330(34) | 600(61) 460(47) 370(38) 210(22) | 1460 | 50 | 7.5 | ИБ132М-4-Х |
28000 32000 36000 40000 | 820(83) 770(78) 680(69) 480(49) | 710(72) 660(67) 530(54) 300(31) | 1750 | 60 | 15 | ИБ160Л-4-Х | |
ЦБЗ-90Б | 27000 30000 33000 36000 | 710(72) 660(67) 580(59) 520(53) | 620(63) 560(57) 460(47) 370(38) | 1460 | 50 | 11 | ИБ160М-4-Х |
32000 36000 40000 42000 | 930(94) 910(92) 840(85) 790(80) | 790(80) 760(77) 660(67) 530(54) | 1750 | 60 | 18.5 | ИБ180М-4-Х | |
ЦБЗ-90С | 30000 33000 36000 | 690(70) 670(68) 630(67) | 590(60) 540(55) 480(52) | 1460 | 50 | 15 | ИБ160Л-4-Х |
36000 39000 43000 | 960(97) 930(94) 8000(81) | 820(83) 750(76) 590(60) | 1750 | 60 | 18.5 | ИБ180М-4-Х | |
ЦБЗ-10 0А | 36000 39000 | 330(34) 300(31) | 230(24) 190(20) | 970 | 50 | 7.5 | ИБ160М-6-Х |
43000 46000 | 470(48) 430(44) | 330(34) 270(28) | 11 6050 | 60 | 11 | ИБ160Л-6-Х | |
ЦБЗ-10 0В | 39000 42000 48000 | 570(58) 500(51) 450(46) | 460(47) 370(38) 280(29) | 1460 | 50 | 11 | ИБ160М-4-Х |
46000 50000 57000 | 800(81) 720(73) 640(65) | 640(65) 530(54) 400(41) | 1750 | 60 | 18.5 | ИБ180М-4-Х | |
ЦБЗ-10 0С | 42000 48000 54000 | 690(70) 630(64) 590(60) | 560(57) 460(47) 370(38) | 1460 | 50 | 15 | ИБ160Л-4-Х |
50000 57000 60000 | 900(91) 900(91) 800(81) | 710(72) 660(67) 530(54) | 1750 | 60 | 30 | YB200L-4-H | |
ЦБЗ-10 0D | 36000 39000 | 840(85) 710(72) | 740(75) 600(61) | 1460 | 50 | 15 | ИБ160Л-4-Х |
43000 46000 | 1200(121) 1020(103) | 1060 (107) 860(87) | 1750 | 60 | 30 | YB200L-4-H | |
ЦБЗ-11 0А | 42000 48000 54000 60000 | 550(56) 490(50) 450(46) 380(39) | 460(47) 370(38) 300(31) 200(21) | 970 | 50 | 11 | ИБ160Л-6-Х |
50000 57000 65000 72000 | 790(80) 700(71) 650(66) 550(56) | 660(67) 530(54) 430(44) 290(30) | 1160 | 60 | 22 | YB200L2-6-Н | |
ЦБЗ-11 0В | 42000 48000 | 310(32) 260(27) | 220(23) 140(15) | 970 | 50 | 11 | ИБ160Л-6-Х |
50000 57000 | 450 (46) 370 (38) | 320(33) 200(21) | 1160 | 60 | 15 | ИБ180Л-6-Х | |
ЦБЗ-11 0С | 42000 48000 54000 | 830(84) 770(78) 710(72) | 740(75) 650(66) 560(57) | 1460 | 50 | 18.5 | ИБ180М-4-Х |
50000 57000 65000 | 1100(112) 970(98) 900(91) | 1000 (102) 800(81) 770(78) | 1750 | 60 | 30 | YB200L-4-H | |
ЦБЗ-12 0А | 60000 72000 | 410 (42) 340 (35) | 280(29) 150(16) | 970 | 50 | 15 | ИБ180Л-6-Х |
72000 86000 | 590(60) 480(49) | 400(41) 210(22) | 1160 | 60 | 22 | YB200L2-6-Н | |
ЦБЗ-12 0В | 60000 72000 84000 | 600(61) 560(57) 480(49) | 470(48) 370(38) 230(24) | 970 | 50 | 18.5 | YB200L1-6-Н |
72000 86000 1000 00 | 860(87) 800(81) 690(70) | 670(68) 530(54) 330(34) | 1160 | 60 | 37 | ИБ250М-6-Х | |
ЦБЗ-14 0А | 72000 84000 96000 | 540(65) 530(59) 470(48) | 440(45) 410(42) 320(33) | 970 | 50 | 22 | |
86000 100000 115000 | 810(82) 790(80) 710(72) | 650(66) 600(61) 460(47) | 1160 | 60 | 30 | ||
ЦБЗ-14 0В | 84000 115000 | 710(72) 490(50) | 540(55) 230(24) | 970 | 50 | 30 | |
100000 140000 | 1180(119) 720(73) | 900(91) 420(43) | 1160 | 60 | 55 | ||
