Описание продукта

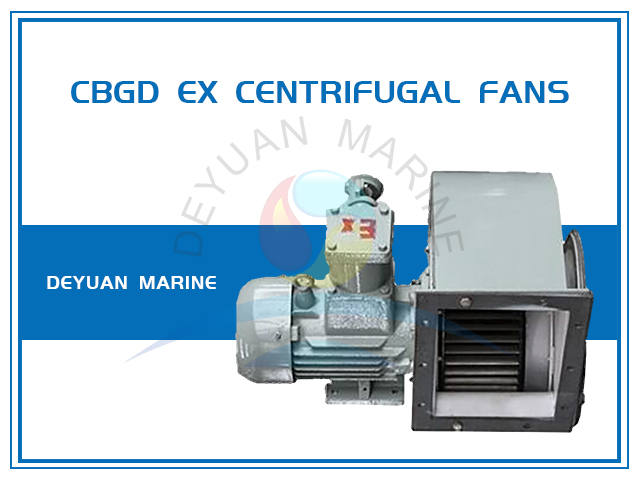

Морские взрывозащищенные центробежные вентиляторы серии CBGD Воздуходувки
Морской взрывозащищенный центробежный вентилятор серии CBGD (далее именуемый «взрывозащищенный вентилятор») представляет собой морской взрывозащищенный продукт, разработанный на основе морского вентилятора серии CGDL.Он соответствует общим требованиям GB11799-2008 «Взрывозащищенный центробежный вентилятор для судов», GB3836.1-2000 «Взрывозащищенное электрооборудование для взрывоопасных сред», GB3836.2-2000 «Взрывозащищенное электрооборудование для взрывоопасных сред, взрывозащищенное электрооборудование. Он разработан и изготовлен в соответствии с соответствующими положениями Тип 'd'' и соответствующие положения внутренних и иностранных правил судоходства.
Вентилятор подходит для вентиляции различных кают, содержащих легковоспламеняющиеся и взрывоопасные газы на кораблях, а также подходит для других подходящих случаев.
Эта серия взрывозащищенных вентиляторов прошла проверку национального отдела инспекции взрывозащиты Китайской Народной Республики и получила сертификат взрывозащищенности.
Функции
Взрывозащищенный вентилятор отличается высокой эффективностью, низким уровнем шума, отсутствием перегрузки двигателя, хорошей коррозионной стойкостью, устойчивостью к раскачиванию, вибрации, ударопрочности, стабильной работой, безопасностью и надежностью и т. д.
Состав
Взрывозащищенный проветриватель имеет два типа конструкции: I тип (тип прямого подключения) и II тип (тип перегородки).Структура всей машины является пожаробезопасной структурой.
Взрывозащищенный вентилятор типа I (с прямым подключением) выполнен во взрывозащищенной конструкции с прямым приводом двигателя, крыльчатка установлена непосредственно на валу двигателя, а корпус закреплен на взрывозащищенном фланце двигателя.
Тип II (отсек) представляет собой взрывозащищенную конструкцию вентиляторно-моторного отсека, которая состоит из вентилятора, трансмиссии, упругой муфты и электродвигателя.Группа трансмиссии состоит из гнезда подшипника, подшипника, вала, медного кольца, уплотнительной сальниковой коробки и т. д., которые могут измерять температуру и дозаправляться.Один конец напрямую подключен к взрывозащищенному вентилятору, а другой конец напрямую подключен к переборке.
Взрывозащищенный вентилятор имеет горизонтальную, одноступенчатую, одностороннего всасывания и герметичную конструкцию, а также может быть выполнен в вертикальной конструкции.
| Модель | Скорость потока м³/ч | Общее давление па | Статическое давление Па | Гц об/мин | Гц Частота | кВт Мощность | Мотор | ||||
| Режим | Масса кг | ||||||||||
| I | II | I | II | ||||||||
| ГБГД-20-2 | 400 | 550 | 530 | 2920 | 50 | 0.75 | 1.5 | YB801-2-H | YB90S-2-H | 45 | 73 |
| 600 | 490 | 430 | |||||||||
| 800 | 360 | 275 | |||||||||
| 600 | 760 | 700 | 3500 | 60 | Y90S-2-H | ||||||
| 800 | 650 | 560 | |||||||||
| 1000 | 410 | 360 | |||||||||
| ЦБГД-25-2 | 800 | 760 | 710 | 2920 | 50 | 0.75 | 1.5 | YB801-2-H | YB90S-2-H | 47 | 75 |
| 1100 | 670 | 600 | |||||||||
| 1500 | 510 | 380 | |||||||||
| 1000 | 1090 | 1010 | 3500 | 60 | Y90S-2-H | ||||||
| 1400 | 940 | 830 | |||||||||
| 1800 | 730 | 550 | |||||||||
| ЦБГД-28-2 | 1000 | 930 | 900 | 2920 | 50 | 0.75 | 1.5 | YB801-2-H | YB90S-2-H | 50 | 78 |
| 1600 | 820 | 750 | |||||||||
| 2200 | 610 | 460 | Y90S-2-H | ||||||||
| ЦБГД-32-2 | 1600 | 1270 | 1230 | 2920 | 60 | 1.1 | 1.5 | YB802-2-H | YB90S-2-H | 58 | 86 |
| 2200 | 1170 | 1080 | |||||||||
| 3000 | 890 | 740 | Y90S-2-H | ||||||||
| ЦБГД-32-4 | 900 | 310 | 290 | 1460 | 50 | 0.55 | 1.1 | YB801-4-H | YB90S-4-H | 58 | 86 |
| 1200 | 270 | 240 | |||||||||
| 1500 | 220 | 180 | |||||||||
| 1000 | 440 | 420 | 1750 | 60 | Y90S-4-H | ||||||
| 1400 | 390 | 360 | |||||||||
| 1800 | 320 | 260 | |||||||||
| ЦБГД-36-2 | 2400 | 1630 | 1560 | 2920 | 50 | 2.2 | 2.2 | YB90L-2-H | Y90S-4-H | 64 | 91 |
| 3300 | 1490 | 1370 | |||||||||
| 4200 | 1260 | 1070 | Y90L-2-H | ||||||||
| ЦБГД-36-4 | 1400 | 390 | 370 | 1460 | 60 | 0.55 | 1.1 | YB801-4-H | YB90S-4-H | 61 | 88 |
| 1800 | 360 | 330 | |||||||||
| 2200 | 280 | 230 | |||||||||
| 1400 | 590 | 570 | 1750 | 50 | Y90S-4-H | ||||||
| 1900 | 560 | 510 | |||||||||
| 2500 | 480 | 400 | |||||||||
| ЦБГД-40-2 | 4000 | 2080 | 1960 | 2920 | 60 | 4 | 4 | ИБ112М-2-Х | ИБ112М-2-Х | 123 | 146 |
| 5500 | 1790 | 1570 | |||||||||
| 7000 | 1360 | 1000 | Y112M-2-H | ||||||||
| ЦБГД-40-4 | 2000 | 510 | 480 | 1460 | 50 | 0.75 | 1.1 | YB802-4-H | YB90S-4-H | 88 | 115 |
| 2800 | 450 | 390 | |||||||||
| 3500 | 350 | 260 | |||||||||
| 2400 | 430 | 700 | 1750 | 60 | 1.1 | 1.1 | YB90S-4-H | Y90S-4-H | 101 | ||
| 3200 | 670 | 590 | |||||||||
| 4200 | 510 | 380 | |||||||||
| ЦБГД-45-2 | 5000 | 2860 | 2740 | 2920 | 50 | 7.5 | 7.5 | ИБ132С2-2-Х | ИБ132С2-2-Х | 158 | 191 |
| 7000 | 2480 | 2250 | |||||||||
| 9000 | 1850 | 1480 | Y132S2-2-H | ||||||||
| ЦБГД-45-4 | 2400 | 730 | 700 | 1460 | 60 | 1.1 | 1.5 | YB90S-4-H | YB90L-2-H | 104 | 132 |
| 3800 | 580 | 510 | |||||||||
| 5000 | 390 | 270 | |||||||||
| 3000 | 1010 | 970 | 1750 | 50 | 1.5 | YB90L-4-H | Y90L-2-H | 108 | |||
| 4500 | 820 | 730 | |||||||||
| 6000 | 550 | 380 | |||||||||
| ЦБГД-50-2 | 8000 | 3160 | 2970 | 2920 | 60 | 15 | 15 | ИБ160М2-2-Х | ИБ160М2-2-Х | 239 | 284 |
| 10000 | 2840 | 2550 | |||||||||
| 12000 | 2590 | 2160 | Y160M2-2-H | ||||||||
| ЦБГД-50-4 | 4000 | 790 | 750 | 1460 | 50 | 1.5 | 2.2 | YB90L-4-H | ИБ100Л1-4-Х | 125 | 156 |
| 5000 | 720 | 650 | |||||||||
| 6000 | 580 | 470 | |||||||||
| 4500 | 1180 | 1120 | 1750 | 60 | 3 | ИБ100Л2-4-Х | Y100L2-4-H | 133 | |||
| 6000 | 1060 | 950 | |||||||||
| 7500 | 730 | 570 | |||||||||
| ЦБГД-55-4 | 4500 | 980 | 940 | 1460 | 50 | 2.2 | 2.2 | ИБ100Л1-4-Х | ИБ100Л1-4-Х | 149 | 174 |
| 6400 | 850 | 770 | |||||||||
| 8400 | 670 | 520 | Y100L1-4-H | ||||||||
| 5400 | 1400 | 1340 | 1750 | 60 | 4 | 4 | ИБ112М-4-Х | ИБ112М-2-Х | 162 | 187 | |
| 7800 | 1210 | 1080 | |||||||||
| 10500 | 890 | 670 | Y112M-2-H | ||||||||
| ЦБГД-55-6 | 3400 | 400 | 380 | 970 | 50 | 0.75 | 1.1 | YB90S-6-H | YB90L-6-H | 137 | 162 |
| 4200 | 370 | 330 | |||||||||
| 5400 | 300 | 240 | |||||||||
| 4000 | 590 | 560 | 1160 | 60 | 1.1 | YB90L-6-H | Y90L-6-H | 142 | |||
| 5000 | 540 | 490 | |||||||||
| 6400 | 430 | 360 | |||||||||
| ЦБГД-60-4 | 5400 | 1130 | 1080 | 1460 | 50 | 3 | 3 | ИБ100Л2-4-Х | ИБ100Л2-4-Х | 290 | 315 |
| 7600 | 1000 | 910 | |||||||||
| 9500 | 750 | 610 | Y100L2-4-H | ||||||||
| 6500 | 1630 | 1560 | 1750 | 60 | 5.5 | 5.5 | ИБ132С-4-Х | ИБ132С-4-Х | 323 | 348 | |
| 9000 | 1480 | 1350 | |||||||||
| 12000 | 1000 | 780 | Y132S-4-H | ||||||||
| ЦБГД-60-6 | 4500 | 450 | 420 | 970 | 50 | 1.1 | 1.5 | YB90L-6-H | YB100L-6-H | 281 | 312 |
| 5600 | 390 | 340 | |||||||||
| 6500 | 290 | 220 | |||||||||
| 4500 | 680 | 650 | 1160 | 60 | 1.5 | YB100L-6-H | Y100L-6-H | 289 | |||
| 6000 | 610 | 550 | |||||||||
| 7800 | 400 | 310 | |||||||||
| ЦБГД-70-4 | 9000 | 1670 | 1610 | 1460 | 50 | 11 | 11 | ИБ160М-4-Х | ИБ160М-4-Х | 355 | 400 |
| 11000 | 1640 | 1550 | |||||||||
| 14000 | 1520 | 1370 | |||||||||
| 17000 | 1270 | 1050 | |||||||||
| ЦБГД-70-6 | 7000 | 730 | 690 | 970 | 60 | 3 | 4 | ИБ132С-6-Х | ИБ132М1-6-Х | 276 | 319 |
| 9000 | 670 | 610 | |||||||||
| 11000 | 580 | 480 | |||||||||
| 8000 | 1040 | 990 | 1160 | 50 | 4 | ИБ132М1-6-Х | Y132M1-6-H | 286 | |||
| 10000 | 980 | 900 | |||||||||
| 13000 | 810 | 680 | |||||||||
| ЦБГД-80-4 | 14000 | 1930 | 1840 | 1460 | 60 | 15 | 15 | ИБ160Л-4-Х | ИБ160Л-4-Х | 389 | 443 |
| 18000 | 1720 | 1570 | |||||||||
| 21000 | 1580 | 1370 | Y160L-4-H | ||||||||
| 24000 | 1480 | 1220 | |||||||||
| ЦБГД-80-6 | 9000 | 880 | 840 | 970 | 50 | 4 | 4 | ИБ132М1-6-Х | ИБ132М1-6-Х | 313 | 346 |
| 12500 | 800 | 730 | |||||||||
| 16000 | 560 | 440 | Y132M1-6-H | ||||||||
| 9000 | 1280 | 1240 | 1160 | 60 | 7.5 | 7.5 | ИБ160М-6-Х | ИБ160М-6-Х | 348 | 402 | |
| 12000 | 1240 | 1180 | |||||||||
| 15000 | 1140 | 1030 | Y160M-6-H | ||||||||
| 19000 | 810 | 650 | |||||||||
