Описание продукта

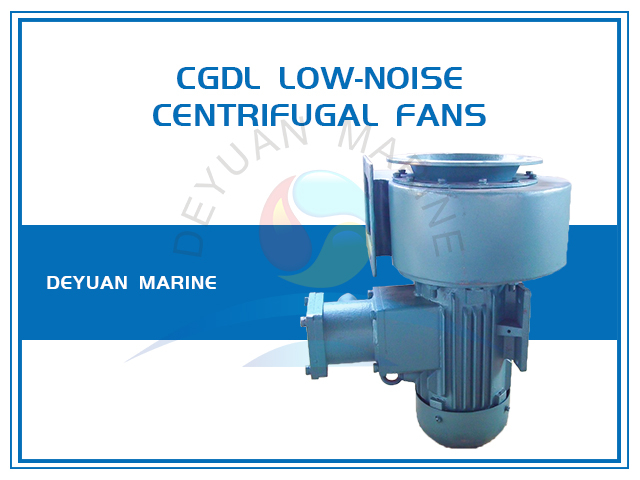

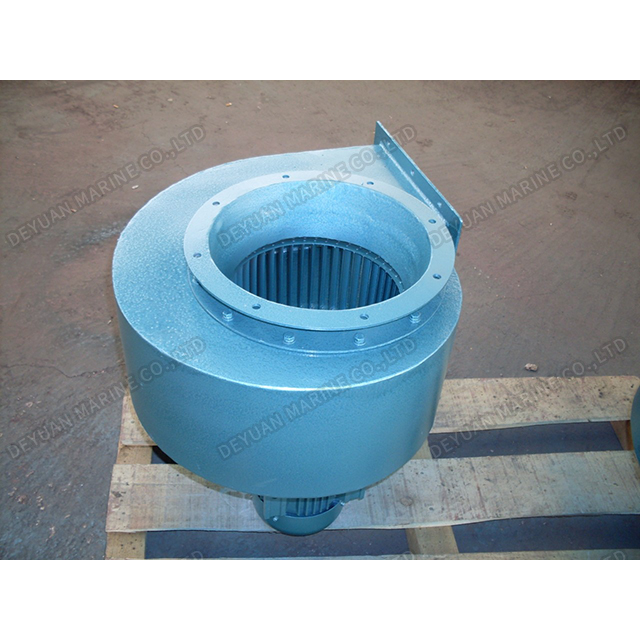

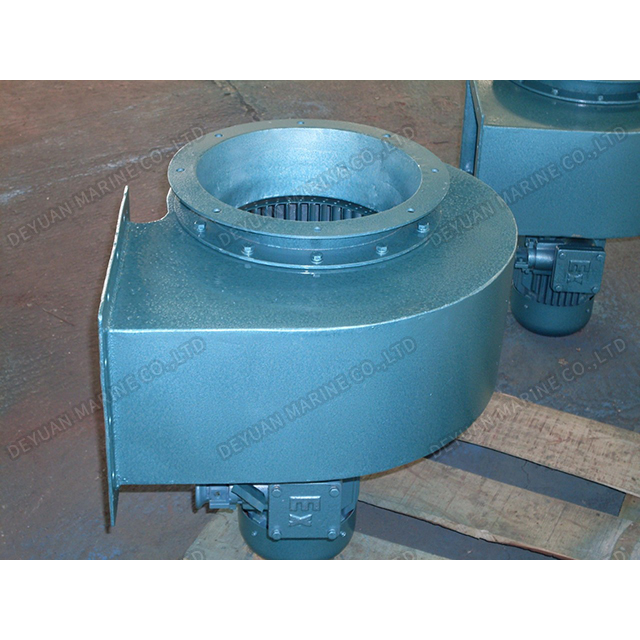

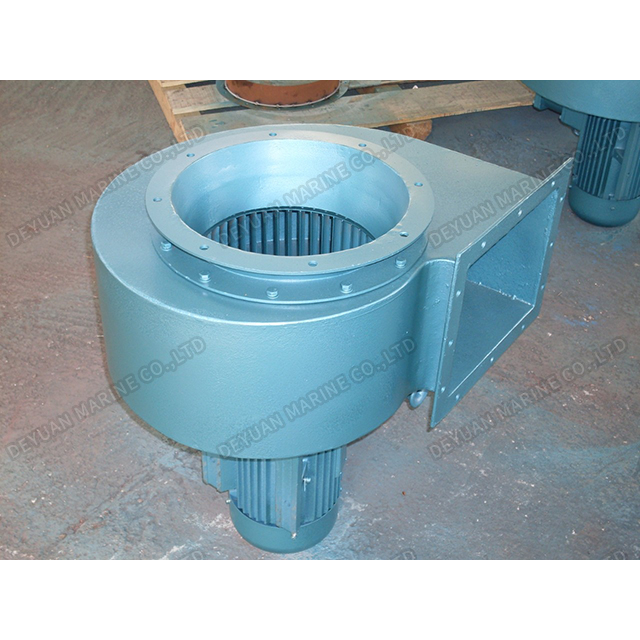

Морские высокоэффективные малошумные центробежные вентиляторы серии CGDL Воздуходувки
Морские высокоэффективные малошумные центробежные вентиляторы серии CGDL (далее именуемые вентиляторами) представляют собой новый тип энергосберегающих и малошумных морских продуктов.Благодаря специальной конструкции и обработке аппарат ИВЛ отличается высокой эффективностью (n>80%), низким уровнем шума, отсутствием перегрузок, стабильной работой и соответствует требованиям судовых условий.Он подходит для вентиляции и проветривания различных кораблей.в других подходящих ситуациях.
Функции
В этих вентиляторах воздуходувки используются специально разработанные лопасти аэродинамического профиля и воздухозаборники.Размеры и профили корпусов также специально рассчитаны на характеристические скорости.Крыльчатка специально обработана для улучшения потока воздуха, благодаря чему вентилятор обладает преимуществами высокой эффективности и низкого уровня шума.Так как характеристика мощности снижается после достижения большого проходного сечения, двигатель не будет поврежден из-за перегрузки.
При проектировании и производстве вентилятора полностью учитываются особые условия для судов, а крыльчатка изготовлена из алюминиевого сплава и проходит строгую коррекцию динамического баланса и испытание на превышение скорости.Таким образом, вентилятор также имеет характеристики хорошей коррозионной стойкости, защиты от раскачивания, защиты от ударов, вибрации, стабильной работы, безопасности и надежности.
Состав
Вентилятор этого вентилятора горизонтальный, двигатель напрямую соединен с конструкцией, при необходимости может быть изготовлена и вертикальная конструкция.
Крыльчатка вентилятора изготовлена из алюминиевого сплава, а лопасти имеют форму аэродинамического профиля и прошли строгую коррекцию динамического баланса, что обеспечивает отличные характеристики воздуха.Корпус, воздухозаборник и т. д. изготовлены из обычных стальных листов, и используются антикоррозийные меры, такие как оцинковка.
Направление фурмы вентиляционных классов 40~80 изменяется от 0 до 225° на 22,5°.
Объяснение номеров моделей
4-полюсный двигатель
40 -- диаметр рабочего колеса 40 см.
L-центробежный вентилятор
D -- низкий уровень шума
G -- Высокая эффективность
C - Морской или военно-морской флот
Модель | Скорость потока м3/ч | Общее давление Па | Статическое давление Па | Скорость об/мин | Уровень звукового давления дБ(А) | Мотор | ||
Частота Гц | Власть кВт | Модель | ||||||
ЦГДЛ-20-2 | 400 600 800 | 570(58) 500(51) 380(39) | 550(56) 450(46) 295(30) | 2920 | 63 62 63 | 50
| 0.37 | Y7112-H JY711-2-H |
600 800 1000
| 790(80) 680(69) 440(45) | 735 (75) 590(60) 390(40) | 3500 | 67 67 67 | 60 | |||
ЦГДЛ-25-2 | 800 1100 1500 | 790(80) 700(71) 540(55) | 745(76) 630(64) 410(42) | 2920 | 68 67 68 | 50
| 0.55 | Y7112-H JY712-2-H |
1000 1400 1800
| 1140(116) 990(101) 775(79) | 1060 (108) 880(89) 590(60) | 3500 | 72 72 73 | 60 | |||
ЦГДЛ-28-2 | 1000 1600 2200 | 970(99) 860(88) 650(66) | 940(96) 790(80) 500(51) | 2920 | 71 71 72 | 50
| 0.75
1.1 | Y801-2-H JY801-2-H
Y802-2-H Y802-2-H |
