Описание продукта

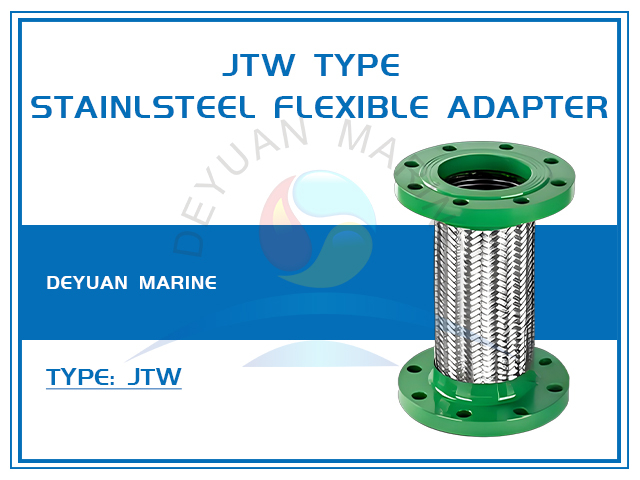

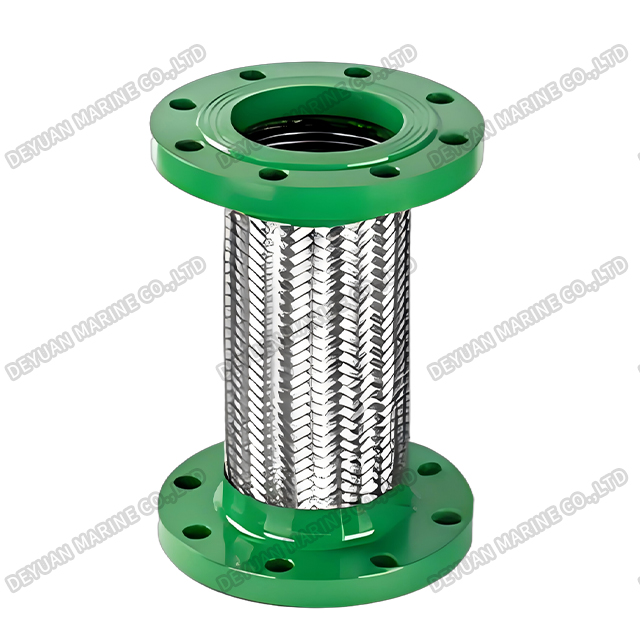

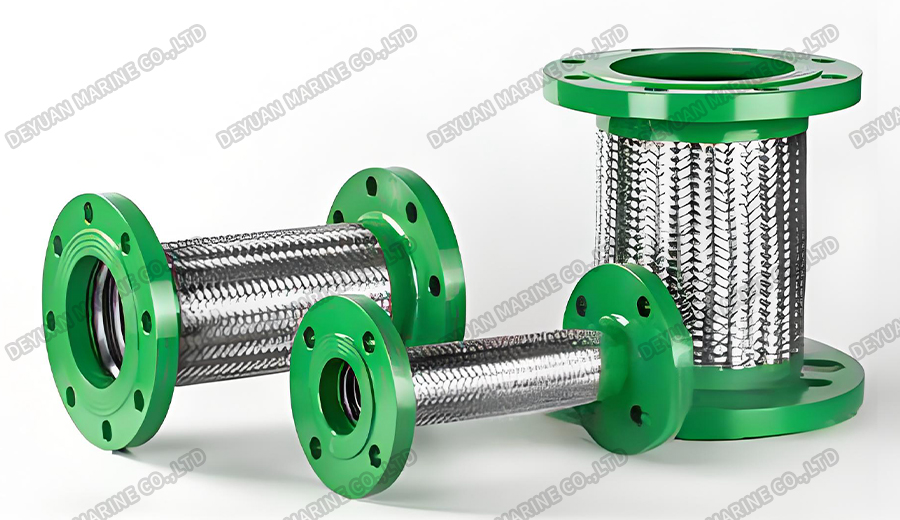

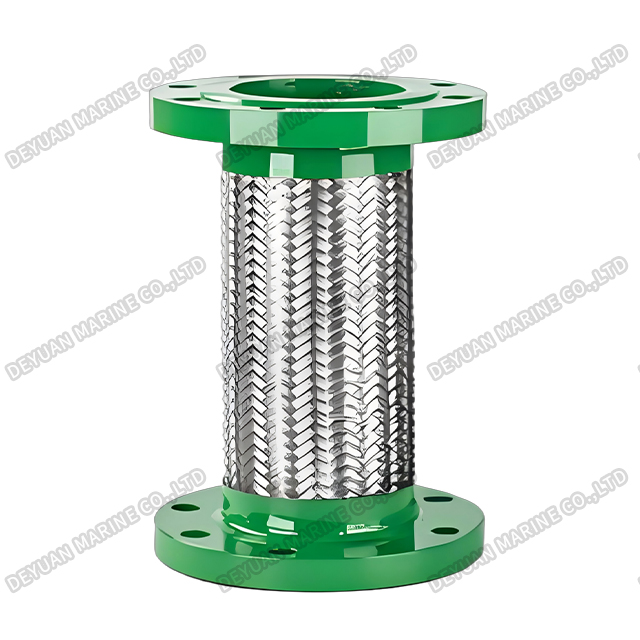

Гибкий адаптер из нержавеющей стали типа JTW
Введение продукта
Металлический шланг JTW (сокращенно шланг) представляет собой высококачественное гибкое соединение труб в системе трубопроводов. Он в основном состоит из сильфона, сетчатой втулки и фланца. Внутренняя труба представляет собой кольцевой тонкостенный сильфон из нержавеющей стали, а внешняя сетчатая втулка сплетена из проволоки из нержавеющей стали или стальной полосы в соответствии с определенными параметрами. Фланцы на обоих концах могут быть фиксированными или со свободными рукавами, или фиксированными на одном конце и свободными рукавами на одном конце, что удобно для установки.
Рукавная оплетка является основным компонентом, несущим давление в напорных трубопроводах, а также выполняет функцию защитного рукава для гофрированной трубы. В зависимости от давления в трубопроводе и применения можно сплести один или несколько слоев проволоки или полосы из нержавеющей стали. Диапазон давления шланга обычно составляет PN0,6–2,5 МПа. Поскольку основные компоненты шланга изготовлены из аустенитной нержавеющей стали, он обеспечивает превосходную температурную и коррозионную стойкость. Шланг имеет очень широкий диапазон рабочих температур: от -50 до 300 градусов Цельсия. Соответствующую марку нержавеющей стали следует выбирать с учетом коррозионной активности среды, протекающей по трубопроводу, чтобы обеспечить коррозионную стойкость шланга.
Применение металлических шлангов: подходит для транспортировки труб, требующих высокой гибкости, трубопроводов в местах, где вибрация является проблемой, а также для применений, связанных с паром, газом, воздухом, тяжелой нефтью, нефтью и химикатами.
Параметр производительности
| Спецификация модели | Длина | Компенсировать | Тканая сетка/пояс | Лимит | |
| Ду(мм) | в | мм | мм | количество | |
| Ду25 | 1 | 300 | 34 | Однослойная сетка | / |
| Ду32 | 1-1/4 | 300 | 33 | Однослойная сетка | / |
| Ду40 | 1-1/2 | 300 | 32 | Однослойная сетка | / |
| Ду50 | 2 | 300 | 24 | Однослойная сетка | / |
| Ду65 | 2-1/2 | 300 | 24 | Однослойная сетка | / |
| Ду80 | 3 | 300 | 25 | Однослойная сетка | / |
| Ду100 | 4 | 300 | 22 | Однослойная сетка | / |
| Ду125 | 5 | 300 | 17 | Однослойная сетка | / |
| Ду150 | 6 | 300 | 14 | Однослойная сетка | / |
| Ду200 | 8 | 300 | 6 | Однослойная сетка | / |
| Ду250 | 10 | 300 | 5.5 | Двухслойная сетка | / |
| Ду300 | 12 | 300 | 5 | Двухслойная сетка | / |
| Ду350 | 14 | 300 | 5 | Двухслойная сетка | 4 |
| Ду400 | 16 | 400 | 5 | Двухслойная стальная полоса | 4 |
| Ду450 | 18 | 400 | 5 | Двухслойная стальная полоса | 4 |
| Ду500 | 20 | 400 | 5 | Двухслойная стальная полоса | 5 |
| Ду600 | 24 | 400 | 5 | Двухслойная стальная полоса | 5 |
| Ду700 | 28 | 600 | 4 | Двухслойная стальная полоса | 5 |
Примечание: Содержание хлорид-ионов в среде не превышает 25 мг/л.
Применение и особенности гибких металлорукавов
1. Хорошая универсальность, широкий спектр применения, полные характеристики и устойчивость к высокому давлению;
2. Гибкие трубопроводы входа и выхода резервуаров водоочистки;
3. Гибкие трубопроводы для ввода и вывода хранилищ нефтехимической промышленности;
4. Гибкие трубопроводы, соединяющие главное здание и подиум высотных зданий;
5. Гибкие соединительные трубопроводы для поглощающих осадок и т.п. для присоединения газопроводов к гибким трубопроводам в высотных зданиях;
