Грибовидные вентиляторы с дефлекторным колпаком CB 455-1965, тип A, внешнее управление

Грибовидные вентиляторы с дефлекторным колпаком CB 455-1965, тип A, внешнее управление

Грибовидный с дефлектором серийный Вентиляторы устанавливаются на палубе или в баке балластной воды и промывочных сточных вод цистерны мазута и т.д.  для естественной вентиляции.

CB / T 445-1965 Грибовидная вентиляция с дефлекторным колпаком имеет два типа, различающихся расположением регулировочного маховика, внешний и внутренний тип, каждый из которых может достигать цели регулировки размера отверстия.

Требования к процессу

1. Поверхность: должна быть ровной и гладкой, без острых краев, искажений и перекосов.

2. Ошибка размера:  ±3 мм, а отклонение от вертикальности 2/h1000 (h - высота цилиндра вентилятора)

3. Поверхность сварки: без трещин, шлаковых включений, прожогов, непроплавленных дефектов.

4. Отверстие атмосферостойкой крышки грибовидного вентилятора для судов должно быть гибким, а подвижная часть должна быть покрыта нейтральной консистентной смазкой.

5. Удаление ржавчины: внутренние и внешние поверхности стальных частей грибовидного вентиляционного колпака должны достичь уровня Sa2 или уровня St2, указанного в GB/T8923, а затем двух антикоррозийных грунтовок.

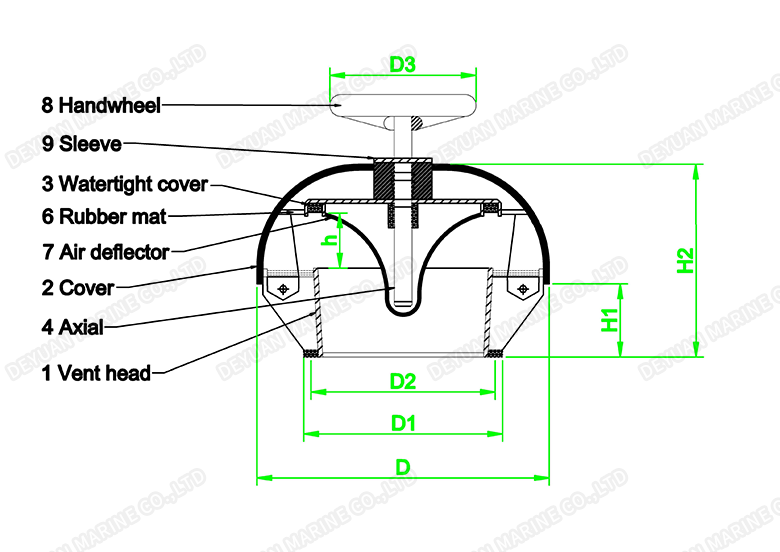

Описание структуры:

1. Вентиляционная головка

2. Обложка

3. Водонепроницаемая крышка

4. Осевой

6. Резиновый коврик

7. Дефлектор

8. Маховик

9. Рукав

Тип A CB/T 445-1965 Модели:
