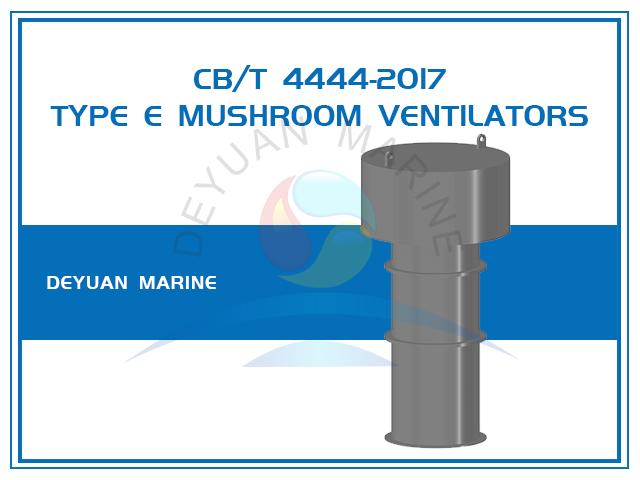

Стационарные морские грибовидные вентиляторы типа E CB/T 4444-2017

Стационарные морские грибовидные вентиляторы типа E CB/T 4444-2017

Грибовидный вентилятор устанавливается на палубе для естественной или механической вентиляции.

CB / T295 Mushroom Ventilation обычно используется для кухни и размещения регулирующего винта вентилятора, просто поверните регулировочный маховик в помещении, чтобы отрегулировать размер отверстия.

CB/T 4444-2017 является новой редакцией CB/T 295-2000, тип E CB/T 4444 равен типу D CB/T 295-2000.

Требования к процессу

1. Поверхность: должна быть ровной и гладкой, без острых краев, искажений и перекосов.

2. Ошибка размера:  ±3 мм, а отклонение от вертикальности 2/h1000 (h - высота цилиндра вентилятора)

3. Поверхность сварки: без трещин, шлаковых включений, прожогов, непроплавленных дефектов.

4. Отверстие атмосферостойкой крышки грибовидного вентилятора для судов должно быть гибким, а подвижная часть должна быть покрыта нейтральной консистентной смазкой.

5. Удаление ржавчины: внутренние и внешние поверхности стальных частей грибовидного вентиляционного колпака должны достичь уровня Sa2 или уровня St2, указанного в GB/T8923, а затем двух антикоррозийных грунтовок.

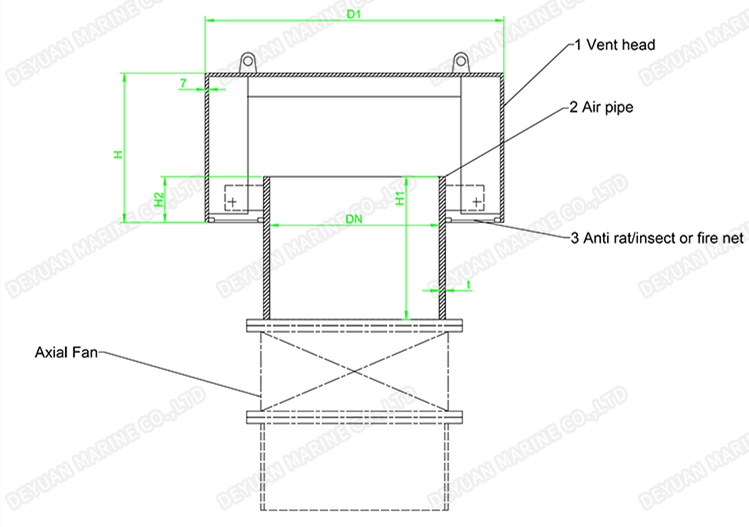

Описание структуры:

1. Вентиляционная головка

2. Защита от крыс, насекомых или противопожарная сеть.

3. Воздушная труба

Очевидно, что тип E CB/T 4444 является стационарным и устанавливается над осевым вентилятором.

Тип E CB/T 4444-2017 Модели:
