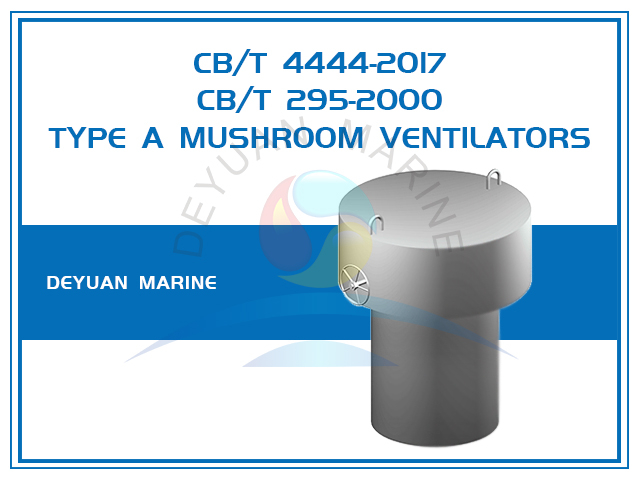

Вентиляторы для морских грибов CB/T 4444-2017 Тип A

Вентиляторы для морских грибов КБ/Т 4444-2017 Тип А

Грибовидный вентилятор устанавливается на палубе для естественной или механической вентиляции.

CB / T 4444-2017 Грибовидная вентиляция обычно используется для кухни и размещения регулирующего винта вентилятора, просто поверните регулировочный маховик в помещении, чтобы отрегулировать размер отверстия.

CB/T 4444-2017 является новой редакцией CB/T 295-2000, толщина вентиляционной и воздушной трубы и диаметр резьбового стержня больше, чем у последнего.

Требования к процессу

1. Поверхность: должна быть ровной и гладкой, без острых краев, искажений и перекосов.

2. Ошибка размера:  ±3 мм, а отклонение от вертикальности 2/h1000 (h - высота цилиндра вентилятора)

3. Поверхность сварки: без трещин, шлаковых включений, прожогов, непроплавленных дефектов.

4. Отверстие атмосферостойкой крышки грибовидного вентилятора для судов должно быть гибким, а подвижная часть должна быть покрыта нейтральной консистентной смазкой.

5. Удаление ржавчины: внутренние и внешние поверхности стальных частей грибовидного вентиляционного колпака должны достичь уровня Sa2 или уровня St2, указанного в GB/T8923, а затем двух антикоррозийных грунтовок.

Примечание: высота H1 воздушной трубы определяется заказчиком, а опорная ребристая пластина требуется только в том случае, если высота H1 превышает 900 мм.

Описание структуры:

1. Вентиляционная головка

2. Герметичная упаковка

3. Тормозной штифт

4. Противопожарная сетка или противопожарная сетка, защищающая от грызунов и насекомых.

5. Винтовой стержень

6. Воздушная трубка

7. Маховик

Очевидно, тип A CB/T 4444  открытие и закрытие осуществляется изнутри, доступны другие типы B, C, D и E.

Тип A CB/T 4444-2017 Модели:
