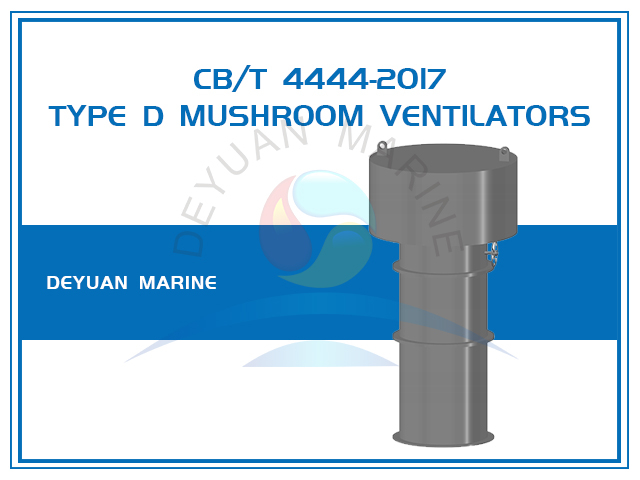

Морские грибовидные вентиляторы стационарного типа CB/T 4444-2017 Type D

Морские грибовидные вентиляторы стационарного типа CB/T 4444-2017 Type D

Грибовидный вентилятор устанавливается на палубе для естественной или механической вентиляции.

CB / T 4444-2017 Грибовидная вентиляция обычно используется для кухни и размещения регулирующего винта вентилятора, просто поверните регулировочный маховик в помещении, чтобы отрегулировать размер отверстия.

CB/T 4444-2017 — это новая редакция CB/T 295-2000, тип D CB/T 4444 — это дополнительная модель/шаблон по сравнению с CB/T 295.

Требования к процессу

1. Поверхность: должна быть ровной и гладкой, без острых краев, искажений и перекосов.

2. Ошибка размера:  ±3 мм, а отклонение от вертикальности 2/h1000 (h - высота цилиндра вентилятора)

3. Поверхность сварки: без трещин, шлаковых включений, прожогов, непроплавленных дефектов.

4. Отверстие атмосферостойкой крышки грибовидного вентилятора для судов должно быть гибким, а подвижная часть должна быть покрыта нейтральной консистентной смазкой.

5. Удаление ржавчины: внутренние и внешние поверхности стальных частей грибовидного вентиляционного колпака должны достичь уровня Sa2 или уровня St2, указанного в GB/T8923, а затем двух антикоррозийных грунтовок.

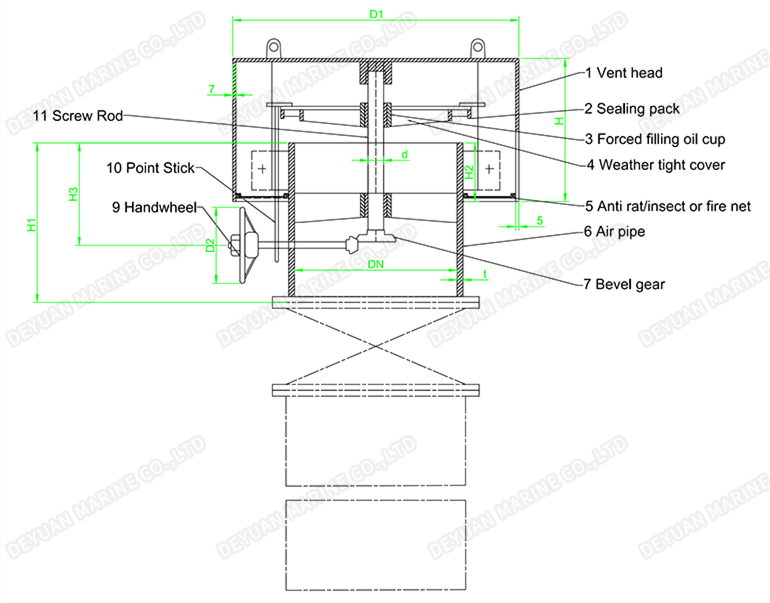

Описание структуры:

1. Вентиляционная головка

2. Герметизирующая упаковка

3. Принудительное заполнение масляного стакана

4. Герметичная крышка

5. Защита от крыс, насекомых или противопожарная сеть.

6. Воздушная трубка

7. Коническая шестерня

9. Маховик

10. Палка

11. Винтовой стержень

Очевидно, тип D CB/T 4444  открытие и закрытие осуществляется изнутри, доступны другие типы A, B, C и E.

Тип D CB/T 4444-2017 Модели:
