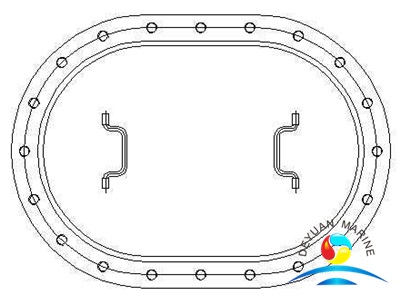

Длинная круглая плоская крышка люка

КБ/Т 19-2001



Модель В1

Длинная круглая плоская крышка люка

Модель	Номинальный  размер	L1	L2	L3	Б1	Би 2	Б3	S	Застежка		Вес (кг)
									Диаметр	Количество
Б1	450*350	450	470	570	350	370	470	4	М20	16	28.9
								6			33.8
								8			37.2
								10			41.2
	600*400	600	620	720	400	420	520	8		20	49.5
								10			55.6
								12			61.2
								14			67.6
	800*600	800	820	920	600	620	720	12		26	67.2
								14			75.2
								16			82.8
								18			89.9
Би 2	800*400  (овал)	800	830	930	400	430	530	12		24	56.8
								14			63.2
								16			69.2
								18			76.2

Заглушка изготовлена ​​из нержавеющей стали. Материал гайки SUS304 может быть сталью, латунью, нержавеющей сталью по выбору пользователя.

Маркированный образец Крышка люка длинного круглого плоского типа, номинальный размер 600*400, толщина накладки 10.

Обозначается КРЫШКА ЛЮКА B1 600*400-10 CB/T19-2001
