КБ/Т 19-2001
Модель D2

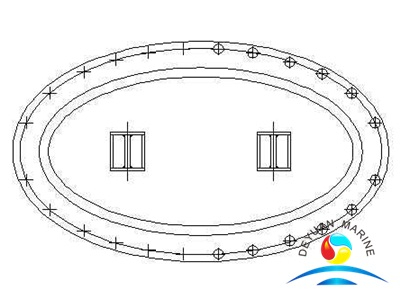

Овальная крышка люка утопленного типа без экрана
(мм)
| Номинальный размер | L1 | L2 | L3 | Б1 | Би 2 | Б3 | S | Застежка | Вес (кг) |
| Диаметр | Количество |
| 450*350 | 450 | 570 | 620 | 350 | 470 | 520 | 14 | М20 | 16 | 116.6 |
| 16 | 121.6 |
| 18 | 128.6 |
| 600*400 | 600 | 720 | 770 | 400 | 520 | 520 | 14 | 20 | 136.1 |
| 16 | 142.2 |
| 18 | 149.5 |
| 800*600 | 800 | 920 | 970 | 600 | 720 | 770 | 14 | 26 | 171.5 |
| 18 | 182.6 |
| 20 | 206.8 |
| 800*400 (овал) | 800 | 930 | 980 | 400 | 530 | 580 | 14 | 24 | 102.8 |
| 16 | 118.2 |
| 20 | 146.2 |
Заглушка изготовлена из нержавеющей стали. Материал гайки SUS304 может быть сталью, латунью, нержавеющей сталью по выбору пользователя.
Маркируемый образец: Крышка люка утопленного овального типа без щита, номинальный размер 600*400, толщина крышки 14 .
Обозначается как: КРЫШКА ЛЮКА D1 600*400-14 КБ/Т 19-2001.
