Введение в продукт
Индикатор угла руля направления скрытого типа — это важный и надежный навигационный прибор, предназначенный для современных морских операций. Разработанный с высокой точностью и долговечностью, он обеспечивает в режиме реального времени точную визуальную информацию о положении руля судна, что имеет решающее значение для безопасного маневрирования, точного поддержания курса и общей безопасности мореплавания.
Размещенный в гладком низкопрофильном корпусе для скрытого монтажа, этот индикатор легко интегрируется в консоль корабля или панель мостика, экономя место и обеспечивая чистый, профессиональный внешний вид. Его прочная конструкция обеспечивает устойчивость к вибрации, проникновению воды и суровым морским условиям, гарантируя стабильную работу в сложных условиях.
Прибор имеет хорошо видимый, легко читаемый циферблат (обычно в диапазоне от 35° по левому борту до 35° по правому борту) с четкой маркировкой, часто подсвечиваемой для оптимальной видимости в условиях низкой освещенности. Он получает электрические сигналы непосредственно от передатчика/датчика угла поворота руля направления, обеспечивая мгновенное и синхронное отображение фактического угла руля направления.

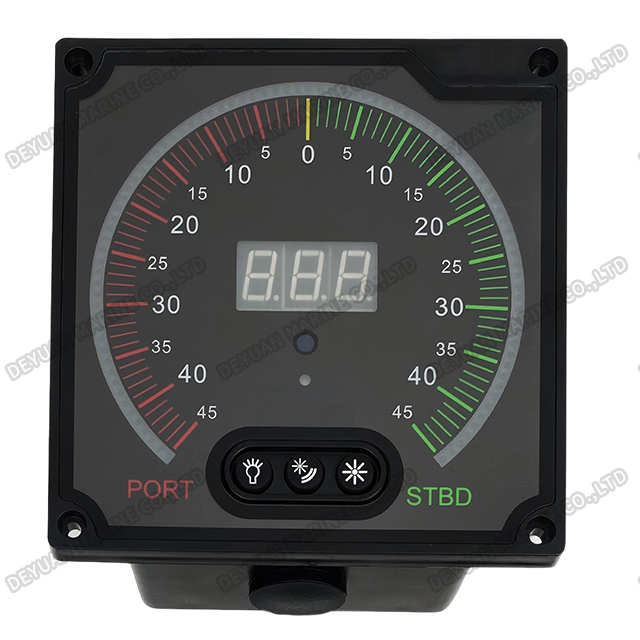

Рисунок
индикатора угла поворота руля направления RA-1Q
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Ключевые особенности и преимущества
1. Точный дисплей в режиме реального времени: обеспечивает точное управление рулевым управлением, обеспечивая немедленную обратную связь о положении руля направления.
2. Конструкция для скрытого монтажа: экономит место на панели и обеспечивает обтекаемый, интегрированный вид моста.
3. Прочная морская конструкция: изготовлена из устойчивых к коррозии материалов, что обеспечивает долговечность и надежность.
4. Отличная видимость: четкая шкала с дополнительной ночной подсветкой снижает утомляемость пилота.
5. Простая установка и интеграция: Предназначен для прямого подключения к стандартным системам передачи угла поворота руля.
6. Низкие эксплуатационные расходы: Создан для надежного обслуживания с минимальными требованиями к техническому обслуживанию.
Индикатор угла поворота руля заподлицо, идеально подходящий для всех типов коммерческих судов, рыболовных судов, рабочих катеров и яхт, является жизненно важным компонентом любой системы рулевого управления, повышая ситуационную осведомленность и внося значительный вклад в безопасное и эффективное выполнение рейса.

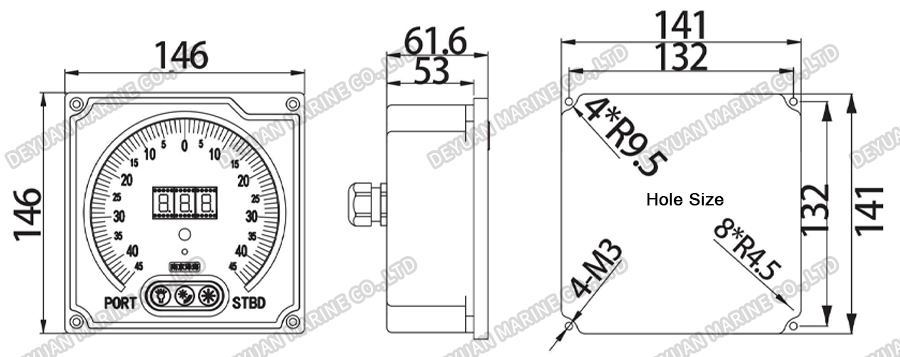

Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
