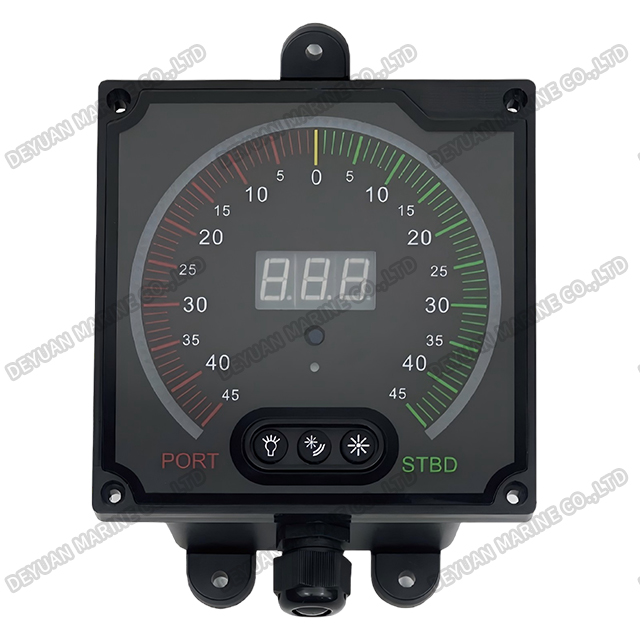

RA-1G Настенный индикатор угла поворота руля направления
Введение в продукт
Индикатор угла поворота руля настенного типа — это надежный прибор с высокой видимостью, предназначенный для контроля критического положения руля на кораблях, морских платформах и морских станциях управления. Это автономное устройство, спроектированное для долговечности и надежности в сложных морских условиях, обеспечивает точную визуальную информацию об угле руля направления в режиме реального времени для безопасной навигации и маневрирования.
Этот индикатор имеет компактный, но прочный настенный корпус и идеально подходит для установки в помещениях рулевого управления, помещениях управления двигателем, кормовых постах управления или в любом вспомогательном месте, где требуется непрерывный контроль руля направления, не занимая ценного места на консоли или панели мостика. Его особая конструкция обеспечивает гибкое размещение, обеспечивая при этом отличную видимость под разными углами.
Прибор оснащен большим, четким циферблатом, откалиброванным от 35° левого до 35° правого борта, с жирной маркировкой и высококонтрастным указателем для мгновенной читаемости даже на расстоянии. Многие модели оснащены двойной подсветкой для круглосуточной работы. Он подключается непосредственно к системе обратной связи руля судна, обеспечивая точное и синхронизированное отображение углов для поддержки как основных, так и резервных операций рулевого управления.

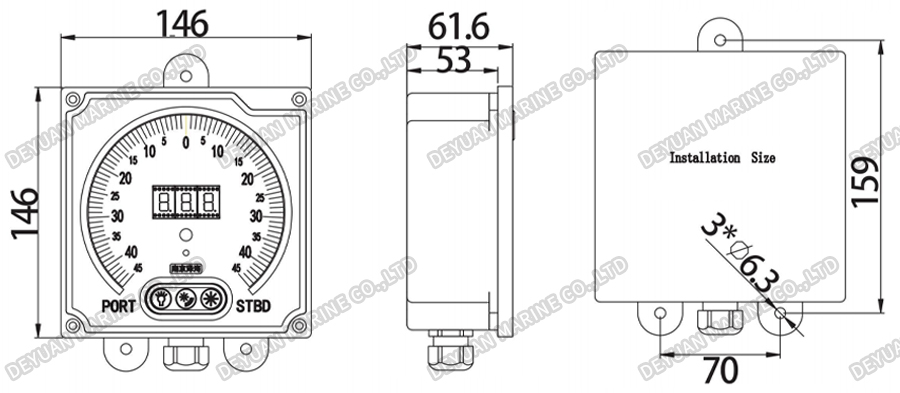

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Ключевые особенности и преимущества
1. Автономная настенная конструкция: легко устанавливается на переборках или стенах, что экономит место на консоли и позволяет устанавливать ее рядом с рулевым механизмом или вторичными точками управления.
2. Высокая долговечность: изготовлен из коррозионностойких материалов морского класса, устойчивых к влаге, вибрации и перепадам температур.
3. Отличная видимость на большом расстоянии: большой циферблат и жирная маркировка обеспечивают четкое считывание показаний на расстоянии нескольких метров.
4. Надежная работа: обеспечивает точную обратную связь о положении руля направления в реальном времени, повышая эксплуатационную безопасность.
5. Простая интеграция: Совместим со стандартными датчиками угла поворота руля и морскими электрическими системами.
6. Низкие эксплуатационные расходы: Предназначен для непрерывной работы с минимальными требованиями к обслуживанию.
Настенный индикатор угла поворота руля направления, идеально подходящий для использования в отсеках рулевого управления, в качестве резервного индикатора на крыле мостика или в помещениях управления двигателем, является важным инструментом мониторинга, который обеспечивает безопасное управление судном, соблюдение навигационных стандартов и повышенную ситуационную осведомленность членов экипажа.
Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
