Распределительная коробка угла руля направления RA-4
Введение в продукт
Соединительная коробка угла поворота руля морского судна служит важным центром соединения и распределения в системе индикации угла поворота руля судна. Этот прочный корпус, спроектированный для обеспечения надежности и систематизации, обеспечивает безопасную и эффективную маршрутизацию электрических сигналов между датчиками угла поворота руля, несколькими индикаторными блоками, системами автопилота и другим навигационным оборудованием на мостике.
Эта распределительная коробка, установленная в ключевых местах, таких как помещение рулевого управления или за консолями мостика, объединяет соединения проводов в единую, доступную и защищенную точку. Он обеспечивает целостность сигнала, упрощает поиск и устранение неисправностей и предоставляет централизованный интерфейс для калибровки и тестирования системы. За счет организации и защиты клеммных колодок, устройств защиты от перенапряжения и модулей формирования сигнала оно значительно повышает общую надежность и ремонтопригодность сети обратной связи рулевого управления.
Изготовленный из коррозионностойких материалов морского класса (таких как сталь с порошковым покрытием или морской алюминий) с высоким рейтингом IP (защита от проникновения), корпус рассчитан на устойчивость к влажности, вибрации и суровым условиям окружающей среды. Его внутренняя компоновка оптимизирована для четкой маркировки, логического разделения проводов и легкого доступа для уполномоченного персонала.
Незаменимый компонент любого профессионального судна, распределительная коробка угла поворота руля морской пехоты является основой хорошо интегрированной и отказоустойчивой системы индикации рулевого управления, обеспечивающей последовательный и точный поток данных от руля направления во всех критических навигационных точках.

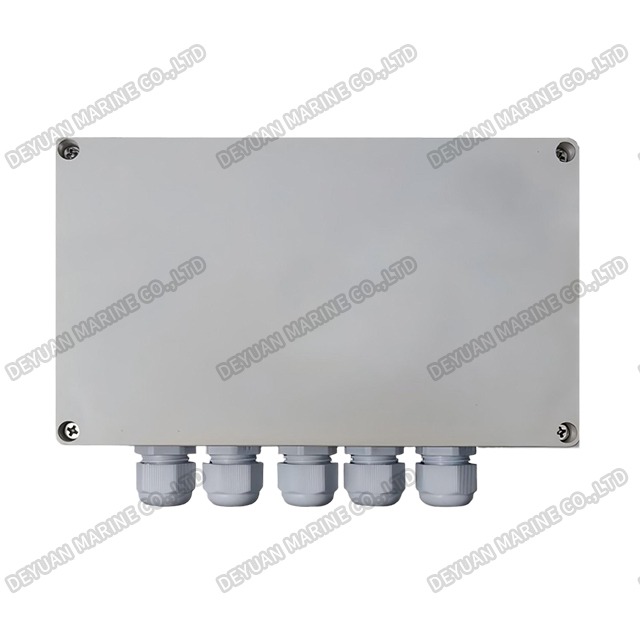

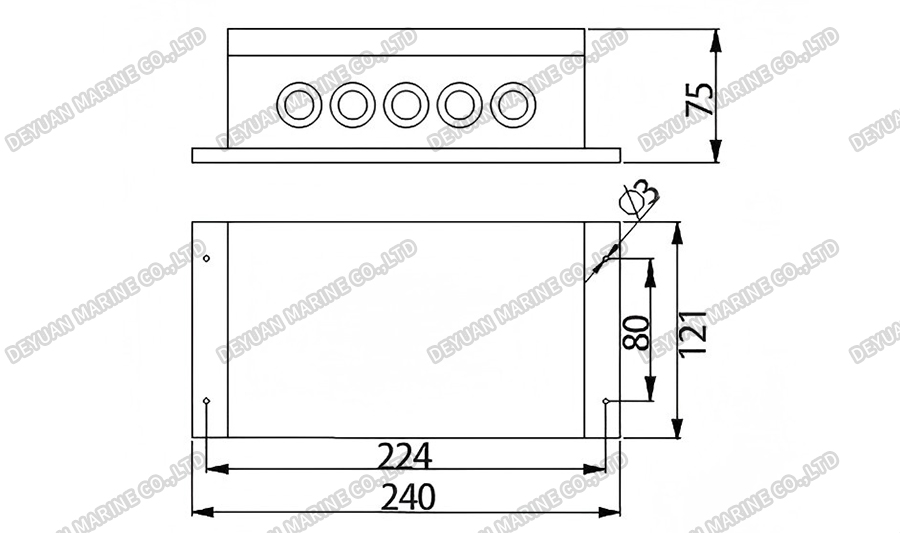

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
