Описание продукта

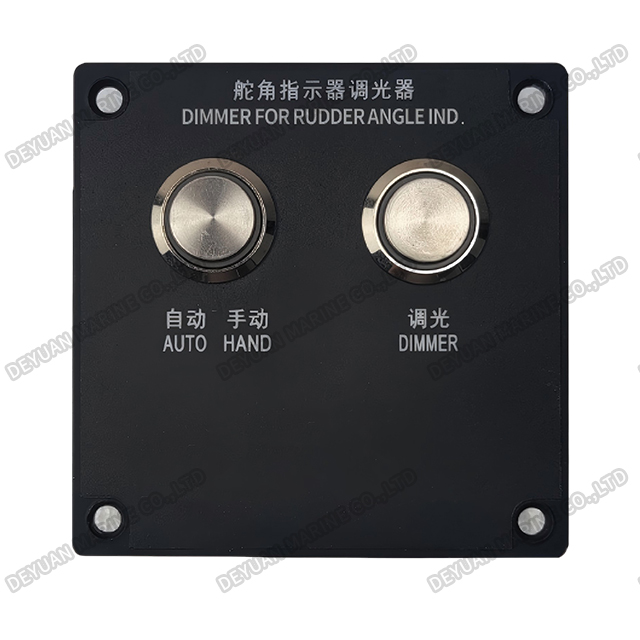

RA-5 Регулятор угла поворота руля направления
Введение в продукт
Диммер для индикаторов угла руля — это специализированный блок управления морского класса, предназначенный для точной регулировки яркости подсветки одного или нескольких дисплеев индикаторов угла руля. Этот незаменимый аксессуар обеспечивает оптимальную видимость циферблата при любых условиях освещенности на мостике — от кромешной темноты во время ночных вахт до яркого дневного света — снижая нагрузку на глаза рулевого и вахтенного офицера и повышая общую безопасность мореплавания.
Диммер удобно устанавливается на консоль или панель управления мостиком и позволяет плавно и плавно регулировать яркость подсветки индикатора или лампы шкалы. Это не позволяет дисплею быть слишком ярким в условиях низкой освещенности или слишком тусклым для чтения при дневном свете, гарантируя, что критическое положение руля направления всегда будет мгновенно и удобно считываться. Его интеграция является ключом к поддержанию эргономичной среды мостика, снижающей утомляемость.
Разработанный специально для морской среды, диммер заключен в компактный, прочный и зачастую водонепроницаемый или брызгозащищенный корпус. Он разработан для совместимости со стандартными электрическими характеристиками морских цепей освещения указателей угла руля направления, обычно работающих с системами постоянного тока 12 В или 24 В. Элемент управления оснащен плавной поворотной ручкой или ползунком для интуитивного управления, часто со встроенным переключателем включения/выключения цепи освещения.
Важнейший, но часто упускаемый из виду компонент полнофункциональной навигационной системы, диммер указателя угла руля — это простое решение, которое значительно повышает удобство использования, безопасность и профессионализм поста рулевого управления любого судна.

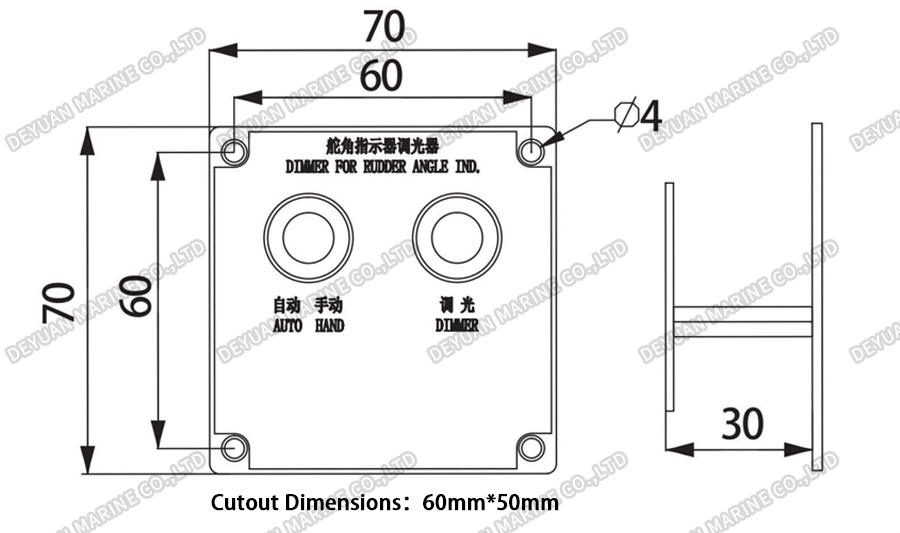

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |

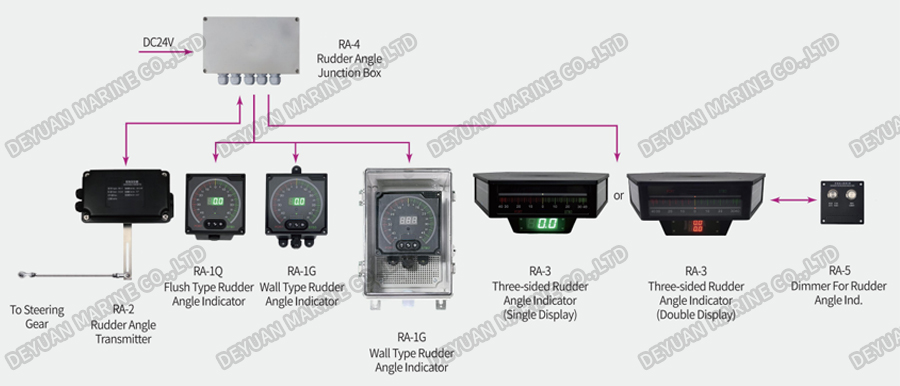

Индикатор угла руля направления

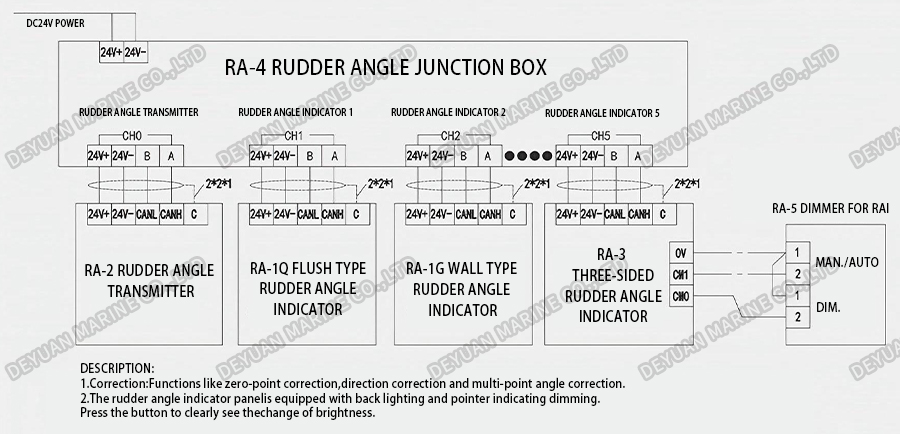

Схема подключения индикатора угла поворота руля направления
