Описание продукта

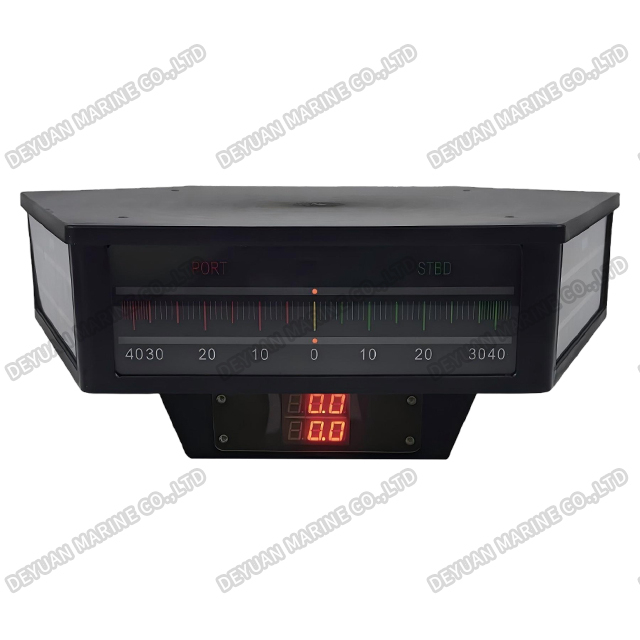

RA-3 Трехсторонний индикатор угла поворота руля направления (двойной дисплей)
Введение в продукт
Трехсторонний индикатор угла руля направления (двойной дисплей) — это современный морской навигационный прибор, предназначенный для одновременного многоракурсного мониторинга положения руля направления с расширенными возможностями отображения двух отдельных угловых диапазонов или режимов работы на одном интегрированном устройстве. Эта специализированная конструкция имеет решающее значение для судов со сложной конфигурацией рулевого управления или эксплуатационными профилями, требующими четкого определения угла поворота руля.
Благодаря прецизионному трехстороннему призматическому окну дисплея этот индикатор отображает четкие, синхронизированные показания на трех различных гранях обзора (обычно охватывающих дугу обзора от 120° до 150°). Его основная инновация заключается в возможности двойного дисплея, который можно настроить для одновременного отображения двух разных угловых шкал — например, стандартной шкалы ±35° и шкалы высокого разрешения ±5° для точного маневрирования — или для отображения входных данных от двух независимых систем руля направления (например, основной и аварийной).
Размещенное в прочном морском корпусе для скрытого монтажа, устройство способно выдерживать суровые условия эксплуатации моста, включая вибрацию, солевой туман и большие перепады температур. Каждая смотровая поверхность оснащена высококонтрастными, независимо настраиваемыми циферблатами с ночной подсветкой, обеспечивающей мгновенную читаемость с центральной консоли, правого борта и левого борта.

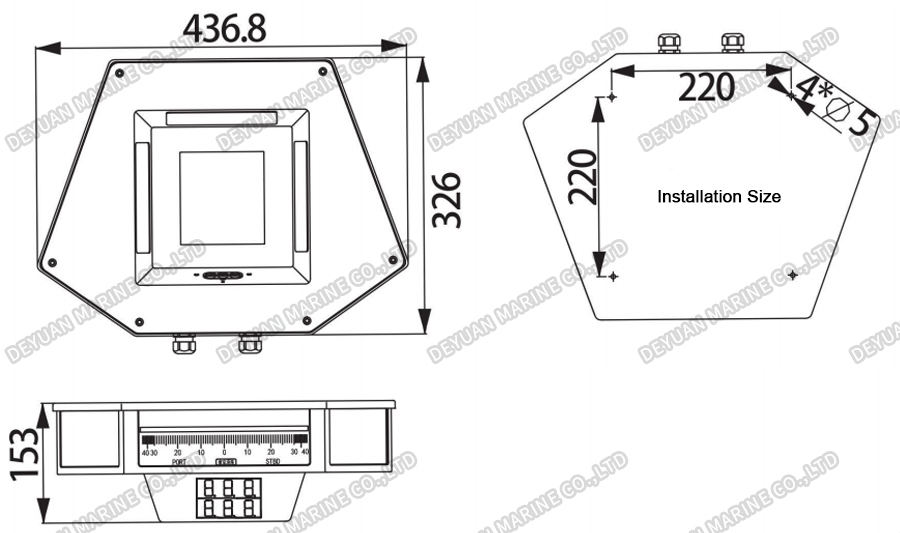

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
