Описание продукта

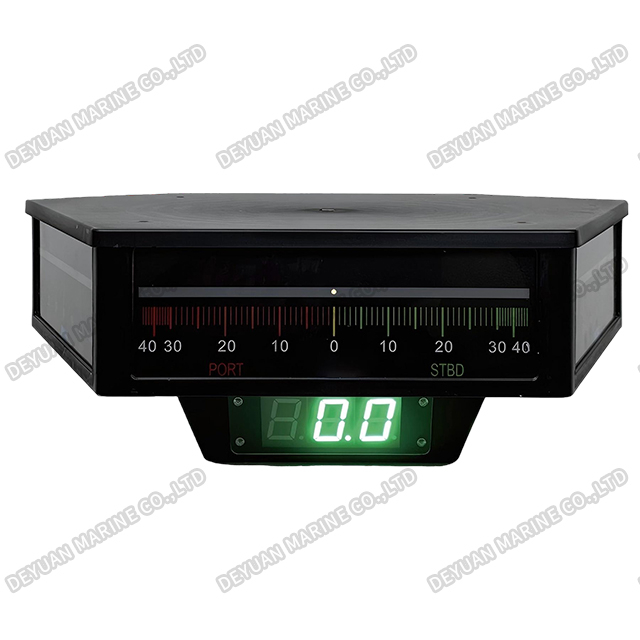

RA-3 Трехсторонний индикатор угла поворота руля направления (один дисплей)
Введение в продукт
Трехсторонний индикатор угла руля направления (одиночный дисплей) — это специально созданный навигационный прибор, предназначенный для обеспечения одновременной видимости положения руля направления под разными углами обзора с использованием одного встроенного блока дисплея. Эта инновационная конструкция гарантирует, что важная информация об угле поворота руля будет доступна рулевому, вахтенному офицеру и другим членам экипажа с различных позиций на мостике без необходимости использования нескольких отдельных индикаторов.
Этот индикатор, оснащенный прецизионным призматическим или многогранным окном дисплея, отображает одинаково точные показания угла поворота руля направления (обычно от 35° по левому борту до 35° по правому борту) на трех различных сторонах обзора. Все поверхности приводятся в движение единым надежным внутренним механизмом перемещения, соединенным с датчиком угла руля судна, что обеспечивает синхронизацию и устраняет потенциальные расхождения в показаниях нескольких датчиков.
Размещенное в прочном корпусе морского класса, подходящем для настенного монтажа, устройство сконструировано так, чтобы выдерживать вибрацию, влажность и экологические проблемы морской среды. Высококонтрастный циферблат и подсвеченные метки на каждой смотровой стороне гарантируют отличную читаемость днем и ночью с центральной консоли, правого борта и левого угла обзора.
Трехсторонний индикатор угла поворота руля идеально подходит для современных рулевых рубок коммерческих судов, патрульных катеров, быстроходных паромов и больших яхт. Он обеспечивает универсальную доступность важной обратной связи рулевого управления, поддерживая скоординированное управление судном и повышая безопасность мореплавания.

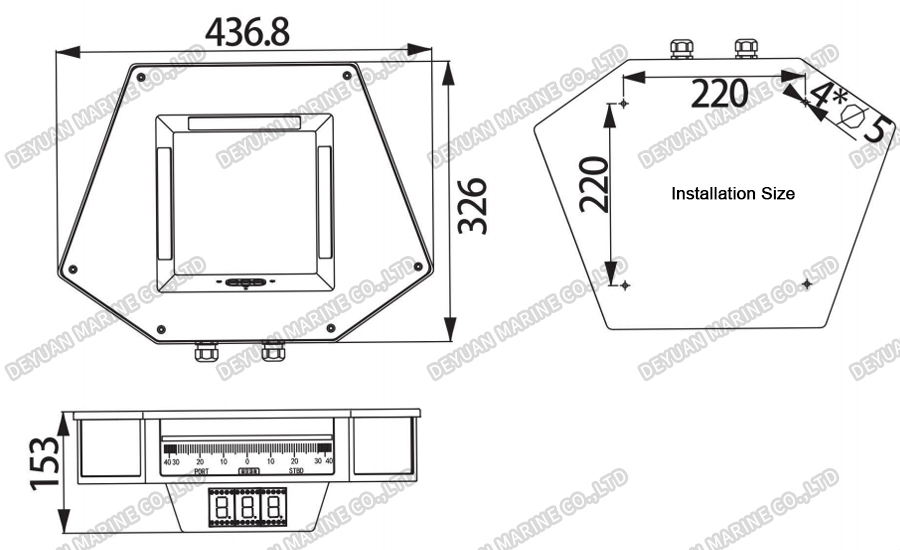

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
