Описание продукта

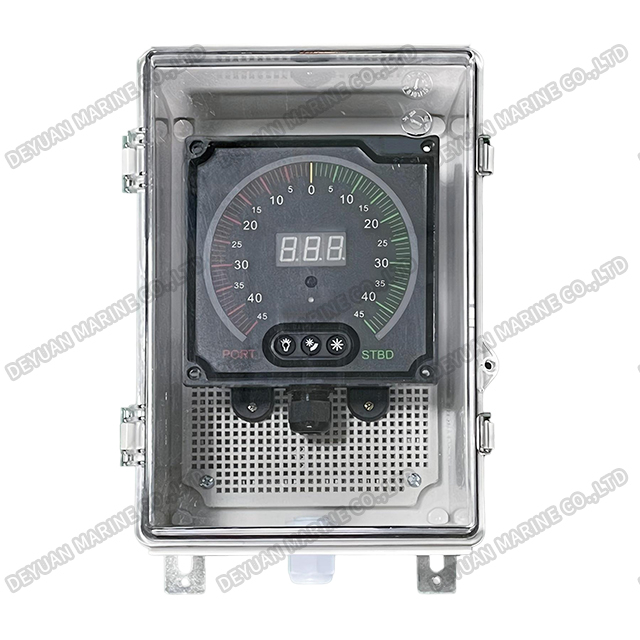

RA-1G Настенный индикатор угла поворота руля направления (погодоустойчивый)
Введение в продукт
Защищенный от атмосферных воздействий индикатор угла поворота руля настенного типа — это надежный и незаменимый инструмент мониторинга, предназначенный для обеспечения надежной обратной связи о положении руля направления в самых сложных морских и морских условиях. Этот автономный блок, спроектированный для долговечности и четкости, обеспечивает непрерывную и точную визуальную индикацию угла поворота руля направления, обеспечивая эксплуатационную безопасность и точную маневренность, даже при установке в открытых или полуоткрытых местах.
Этот индикатор, помещенный в герметичный, устойчивый к коррозии корпус, специально создан для того, чтобы выдерживать суровые условия, включая проливной дождь, солевой туман, высокую влажность и перепады температур. Его настенная конструкция обеспечивает универсальную установку в критически важных местах, таких как помещения рулевого управления, кормовые посты управления, крылья мостика, помещения управления двигателем или в любом вспомогательном месте, где требуется непрерывный контроль руля направления, освобождая ценное пространство консоли на главном мостике.
Прибор имеет большой высококонтрастный циферблат с четкой калибровкой (обычно от 35° по левому борту до 35° по правому борту) и жирный указатель, обеспечивающий отличную читаемость на расстоянии и в условиях низкой освещенности, а также дополнительную внутреннюю подсветку для круглосуточной работы. Он напрямую взаимодействует с системой обратной связи руля направления судна, обеспечивая синхронное отображение углов в реальном времени для поддержки как основных, так и резервных операций рулевого управления.

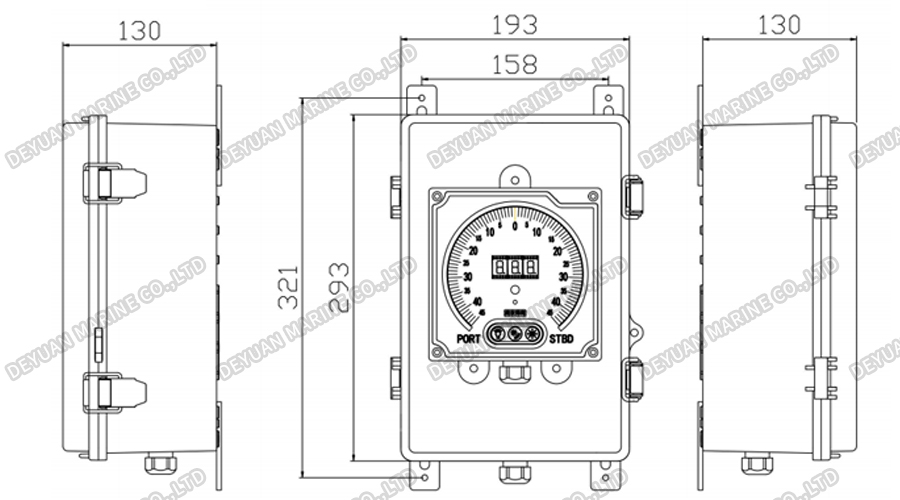

Рисунок
Технические данные
| Передатчик руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Диапазон индикации | -40°~+40° |
| Образец разрешения | 0,1° |
| Скорость передачи данных | ≥5 раз/с |
| Интерфейс вывода данных | RS485/КАНБУС/ЭФИР |
| Разрешение системы | ≤0,1° |
| Температура окружающей среды | -15℃~+55℃ |
| Влажность | ≤93% (диапазон температур 25℃~40℃) |
| Индикатор угла руля направления скрытого и настенного типа. | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~40°, 3-значный 0,56-дюймовый красный и зеленый светодиодный дисплей |
| Значение деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | Кнопки панели и внешние кнопки. Цифровой дисплей и имитация затемнения дисплея одновременно. |
| Диапазон регулировки света | 4 уровня циклической/автоматической регулировки |
| Температура окружающей среды | -15℃~+55°℃(в помещении), -25℃~+70℃(на открытом воздухе) |
| Влажность | ≤93% (температура 25℃~40℃) |
| Трехсторонний индикатор угла руля направления | |
| Власть | 24 В постоянного тока (+30%~-25%) |
| Интерфейс ввода данных | Изолированный RS485/CANBUS |
| Диапазон цифрового дисплея | -40°~+40°,3-цифровой 1,2-дюймовый красный (зеленый) светодиодный дисплей |
| Цена деления цифрового дисплея | 0,1° |
| Имитация диапазона отображения оптической колонки | -40°~+40° |
| Имитированное значение деления дисплея оптической колонки | 1° |
| Регулировка света | кнопки панели и внешние кнопки. |
| Диапазон регулировки света | 4 уровня регулировки/автоматическая регулировка |
| Температура окружающей среды | 5℃~55℃(установлен в помещении) |
| Влажность | ≤93% (температура: 25℃~40℃) |
Ключевые особенности и преимущества
1. Превосходная защита от атмосферных воздействий: герметичный корпус обеспечивает надежную работу от дождя, брызг, влаги и пыли, отвечая соответствующим стандартам морской защиты (например, IP56 или выше).
2. Универсальная конструкция для настенного монтажа: легко устанавливается на перегородках или стенах в местах, где пространство на панели ограничено или где локальный мониторинг имеет решающее значение.
3. Прочная морская конструкция: изготовлена из устойчивых к коррозии материалов, таких как морской алюминий или нержавеющая сталь, подходит для суровых морских условий.
4. Отличная видимость на большие расстояния: большой четкий циферблат с высококонтрастной маркировкой позволяет быстро считывать данные с расстояния нескольких метров.
5. Точная и надежная работа: обеспечивает точную обратную связь в режиме реального времени о положении руля направления, повышая навигационную безопасность и контроль.
6. Простая интеграция и низкие эксплуатационные расходы: Совместимы со стандартными датчиками угла поворота руля и рассчитаны на длительный срок службы при минимальном обслуживании.
Идеальный для всех типов судов, включая коммерческие суда, морские вспомогательные суда, рабочие катера и большие яхты, защищенный от атмосферных воздействий индикатор угла наклона руля настенного типа является жизненно важным компонентом для обеспечения резервирования, повышения ситуационной осведомленности и поддержки безопасного управления судном в любых погодных условиях.
Индикатор угла руля направления
Схема подключения индикатора угла поворота руля направления
