Описание продукта
Круглый регулируемый герметичный демпфер CB/T 3726-1995, тип B
Регулируемая заслонка также называется клапаном регулирования объема воздуха, который используется для герметизации трубопровода, а также для регулировки и распределения объема воздуха.
Все модели стандарта CB/T 3726-1995 имеют ручное управление с ручным рычагом.они подходят для различных типов судовых вентиляционных систем, но не для теплоизолированных спиральных воздуховодов.
Тип Б CB/T 3726-1995 — круглого герметичного типа, а тип A — круглого обычного типа.Тип A доступен по другой ссылке.

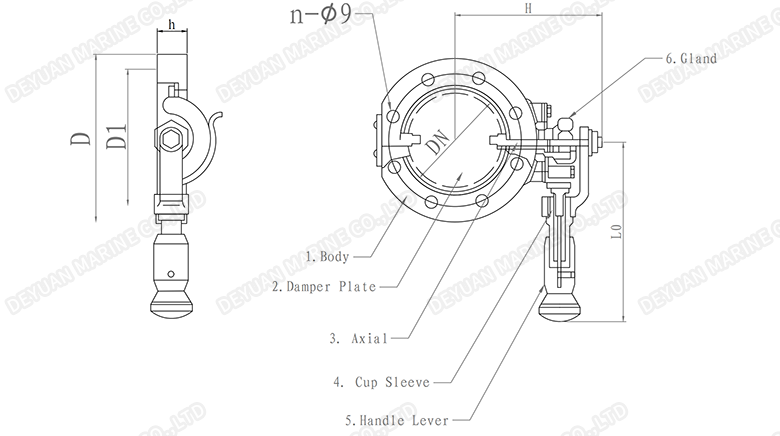

3726-1995 Конструкция регулируемого демпфера типа B:
Таблица размеров каждого номинального размера-3726-1995 Регулируемый демпфер типа B
| Номинальный | Основной размер | Масса | |||||
| DN | D | Д1 | L0≈ | h | Н≈ | n | кг≈ |
| 80 | 135 | 116 | 140 | 25 | 117 | 4 | 2.5 |
| 100 | 155 | 136 | 130 | 6 | 2.8 | ||
| 125 | 180 | 161 | 148 | 160 | 3.6 | ||
| 150 | 205 | 186 | 172 | 4.3 | |||
| 175 | 230 | 211 | 184 | 8 | 4.7 | ||
| 200 | 255 | 236 | 196 | 5.4 | |||
| 250 | 305 | 286 | 222 | 12 | 6.5 | ||
| 300 | 355 | 336 | 152 | 30 | 250 | 9.3 | |
| 350 | 405 | 386 | 275 | 10.8 | |||
| 400 | 455 | 436 | 172 | 300 | 16 | 12.8 | |
