Описание продукта

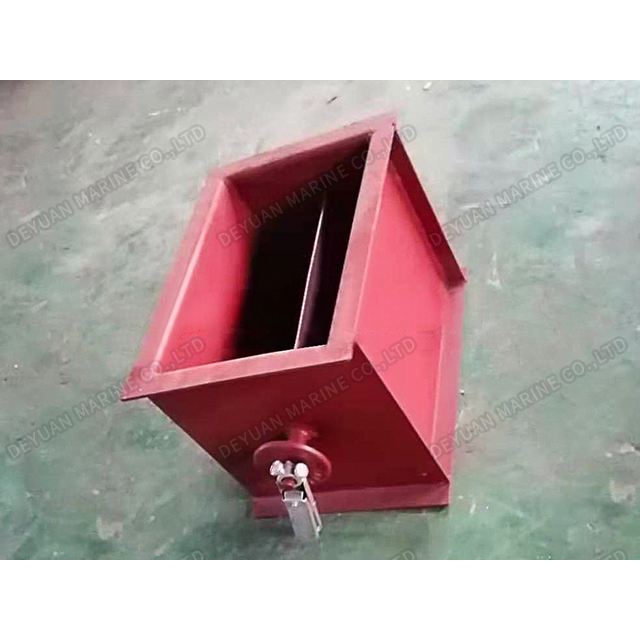

Прямоугольный регулируемый рычажный демпфер CB/T 3726-1995, тип E
Регулируемая заслонка также называется клапаном регулирования объема воздуха, который используется для герметизации трубопровода, а также для регулировки и распределения объема воздуха.
Все модели стандарта CB/T 3726-1995 имеют ручное управление с ручным рычагом.они подходят для различных типов судовых вентиляционных систем, но не для теплоизолированных спиральных воздуховодов.
Тип Е CB/T 3726-1995 представляет собой прямоугольный рычажный тип, используемый в середине или конце кубическая форма воздуховода вентиляционной системы.При использовании в середине воздушного трубопровода сетка фланца должна быть отменена.

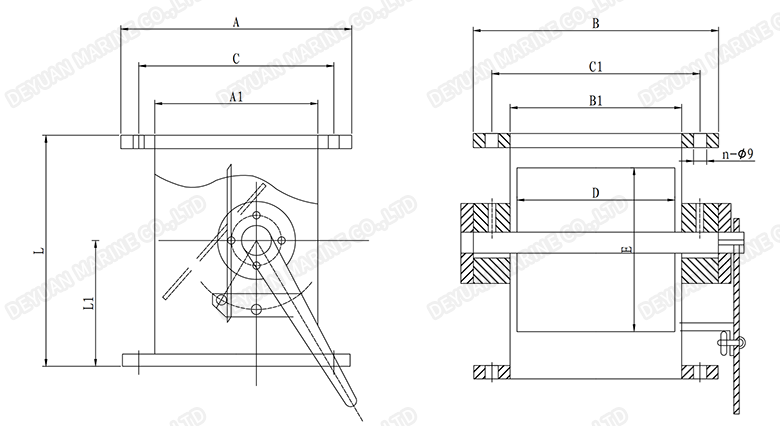

CB/T 3726-1995 Конструкция регулируемого демпфера типа E:
Таблица размеров каждого номинального размера-3726-1995 Регулируемый демпфер типа E
| Воздушный трубопровод | Размер фланца | Воздушный затвор Основной размер | |||||||
| Номинальный размер | Внешняя сторона | Внутренний размер | Масса | ||||||
| DN | a | b | АхВ | A1xB1 | E | D | L | δ | кг≈ |
| 80 | 60 | 90 | 115x115 | 65x95 | 68 | 85 | 98 | 2 | 3.6 |
| 100 | 60 | 140 | 115x195 | 65x145 | 68 | 135 | 98 | 4.7 | |
| 80 | 120 | 135x175 | 85x125 | 90 | 115 | 120 | |||
| 125 | 60 | 220 | 115x275 | 65x225 | 68 | 215 | 98 | 5.4 | |
| 80 | 160 | 135x215 | 85x165 | 90 | 155 | 120 | |||
| 100 | 130 | 155x185 | 105x135 | 112 | 125 | 143 | |||
| 150 | 80 | 250 | 135x305 | 85x255 | 90 | 245 | 120 | 5.8 | |
| 100 | 200 | 155x255 | 105x205 | 113 | 195 | 143 | |||
| 120 | 150 | 175x205 | 125x155 | 135 | 145 | 165 | |||
| 175 | 80 | 350 | 135x405 | 85x355 | 90 | 345 | 120 | 6.2 | |
| 100 | 250 | 155x305 | 105x255 | 113 | 245 | 143 | |||
| 120 | 210 | 175x265 | 125x215 | 135 | 205 | 165 | |||
| 200 | 100 | 350 | 155x405 | 105x355 | 113 | 345 | 143 | 7.3 | |
| 120 | 280 | 175x335 | 125x285 | 135 | 275 | 165 | |||
| 150 | 220 | 206x276 | 156x226 | 170 | 215 | 200 | |||
| 250 | 120 | 470 | 175x525 | 125x475 | 135 | 465 | 165 | 9.9 | |
| 150 | 350 | 206x406 | 156x356 | 170 | 345 | 200 | |||
| 190 | 280 | 246x336 | 196x286 | 215 | 275 | 245 | |||
| 300 | 150 | 530 | 206x586 | 156x536 | 170 | 525 | 200 | 2.5 | 12.5 |
| 190 | 390 | 246x446 | 196x396 | 215 | 385 | 245 | |||
| 240 | 300 | 297x357 | 247x307 | 271 | 295 | 301 | |||
| 350 | 190 | 550 | 246x606 | 196x556 | 215 | 545 | 245 | 16.1 | |
| 240 | 420 | 297x477 | 247x427 | 271 | 415 | 301 | |||
| 290 | 360 | 350x420 | 300x370 | 331 | 355 | 361 | |||
| 400 | 190 | 760 | 246x816 | 196x766 | 215 | 755 | 245 | 20.3 | |
| 240 | 550 | 297x607 | 247x557 | 271 | 545 | 301 | |||
| 290 | 460 | 350x520 | 300x470 | 331 | 455 | 361 | |||
| 450 | 240 | 730 | 297x787 | 247x737 | 271 | 725 | 301 | 25.9 | |
| 290 | 580 | 350x640 | 300x590 | 331 | 575 | 361 | |||
| 350 | 480 | 410x540 | 360x490 | 398 | 475 | 428 | |||
| 500 | 240 | 930 | 297x987 | 247x937 | 271 | 925 | 301 | 29.9 | |
| 290 | 730 | 350x790 | 300x740 | 331 | 725 | 361 | |||
| 350 | 600 | 410x660 | 360x610 | 398 | 595 | 428 | |||
| 600 | 290 | 1100 | 350x1160 | 300x1110 | 331 | 1095 | 361 | 39.3 | |
| 350 | 880 | 410x940 | 360x890 | 398 | 875 | 428 | |||
| 420 | 710 | 480x770 | 430x720 | 476 | 705 | 506 | |||
| 700 | 350 | 1240 | 410x1300 | 360x1250 | 398 | 1235 | 428 | 52.1 | |
| 420 | 990 | 480x1050 | 430x1000 | 476 | 985 | 506 | |||
| 500 | 810 | 560x870 | 510x820 | 566 | 805 | 596 | |||
