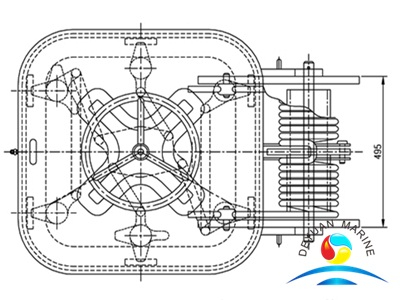

Крышка люка модели B

Быстродействующая водонепроницаемая крышка люка

КБ/Т 3842-2000



Крышка люка модели B

Прозрачный  размер	Вырезать  размер	Комингс  внутренний  диаметр	Крышка  тарелка  внешний  диаметр	Крышка  тарелка  толщина	Комингс		Центр  расстояние	Масса  (кг)
					Толщина	Высота
А*А	А1*А1	А2*А2	А3*А3	t	т1	h	B
600*600	640*640	670*670	720*720	12	12	200	510	310
700*700	740*740	770*770	820*820				560	340
800*800	840*840	870*870	920*920				610	380
Водонепроницаемый  крышка  тест  требование:  Это  может  быть  прошедший  в  вода  давление  бак  тест  в пределах  15  мин. Примечания:  Комингс  высота  H  может  быть  измененный  на  заказы,  H  в  в  форма  является  в  минимум  размер.

Маркированный образец: Водонепроницаемая крышка люка квадратного сечения с размером в свету Φ800*800, высота комингса 200.

Обозначено как: КРЫШКА ЛЮКА ВОДОНЕПРОНИЦАЕМАЯ B 800*800-200 CB/T 3842-2000
