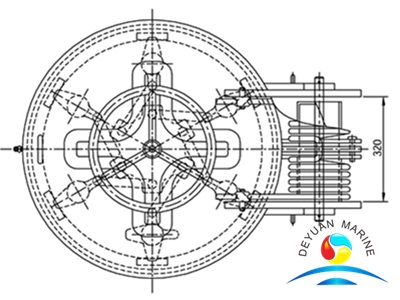

Модель крышки люка

Быстродействующая водонепроницаемая крышка люка

КБ/Т 3842-2000



Модель крышки люка

Прозрачный  размер	Вырезать  размер	Комингс  внутренний  диаметр	Крышка  тарелка  внешний  диаметр	Крышка  тарелка  толщина	Комингс		Центр  расстояние	Масса  (кг)
					Толщина	Высота
D	Д1	Д2	Д3	t	т1	h	B
600	640	670	720	12	12	200	473	245
650	690	720	770				498	266
700	740	770	820				523	285
750	790	820	870				548	306
800	840	870	920				573	328

Требование к тесту на герметичность крышки: он может быть пройден тестом резервуара под давлением воды в течение 15 минут.

Примечания: Высота комингса H может быть изменена по заказу, H в бланке - минимальный размер.
