Описание продукта

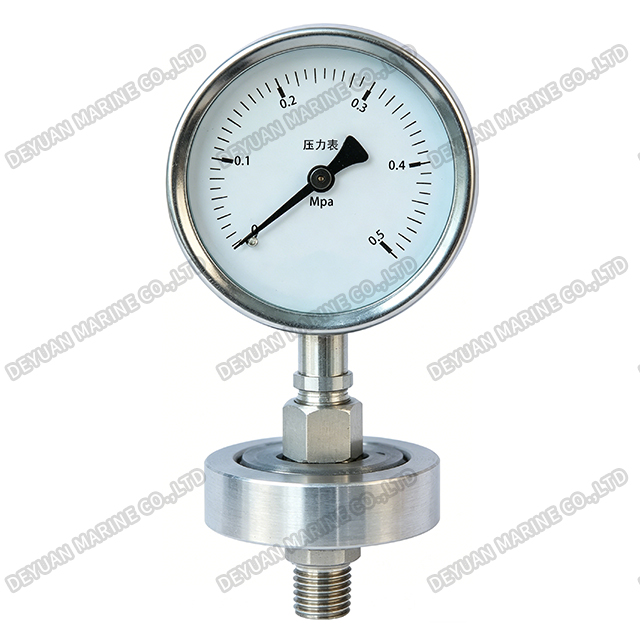

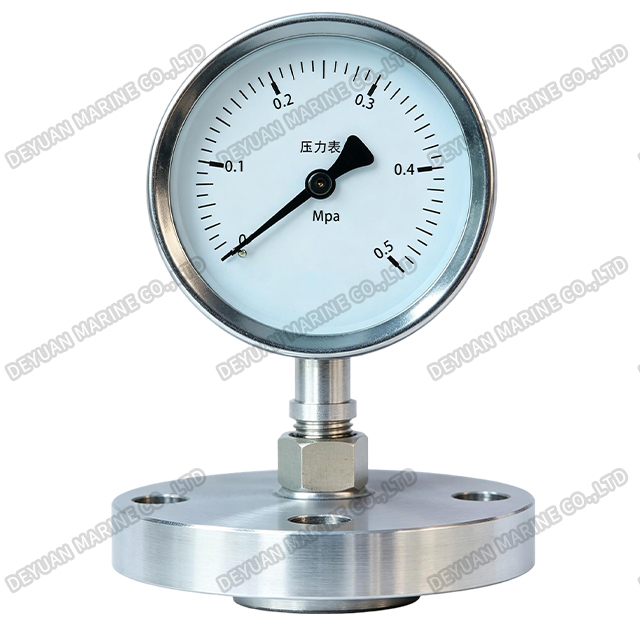

Манометр с мембранным уплотнением типа YC-M
Введение продукта:
Морской мембранный герметичный манометр — это специализированный прибор для измерения давления, разработанный для суровых и сложных условий морской и морской среды. В отличие от стандартных манометров, это устройство оснащено системой изоляции мембранного разделителя, которая отделяет элемент измерения давления от технологической среды, что делает его идеально подходящим для применений, связанных с высоковязкими, коррозионными, кристаллизующимися или высокотемпературными жидкостями, обычно встречающимися на борту кораблей и морских платформ.
Основная техническая спецификация:
| Диапазон | -0,1-0；0-0,1~60МПа |
| Точность | 1,6，2,5 |
| Средняя температура. | ≤80℃ |

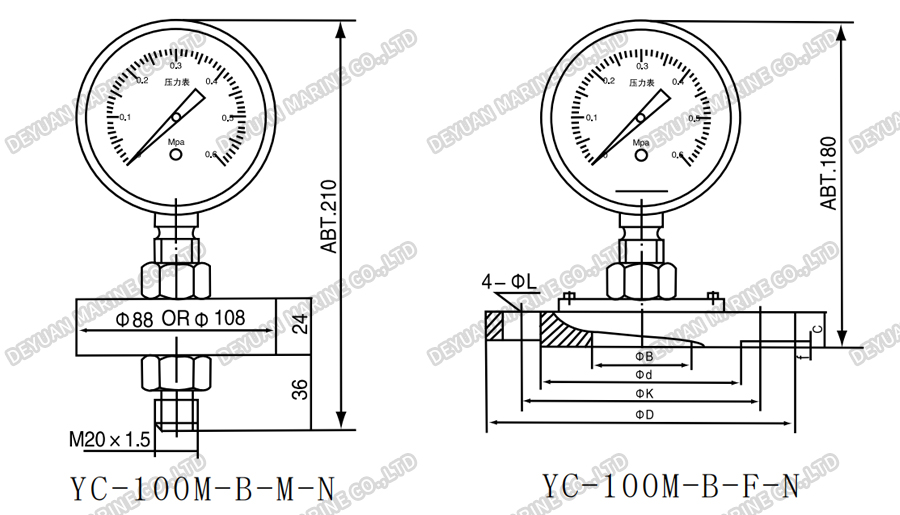

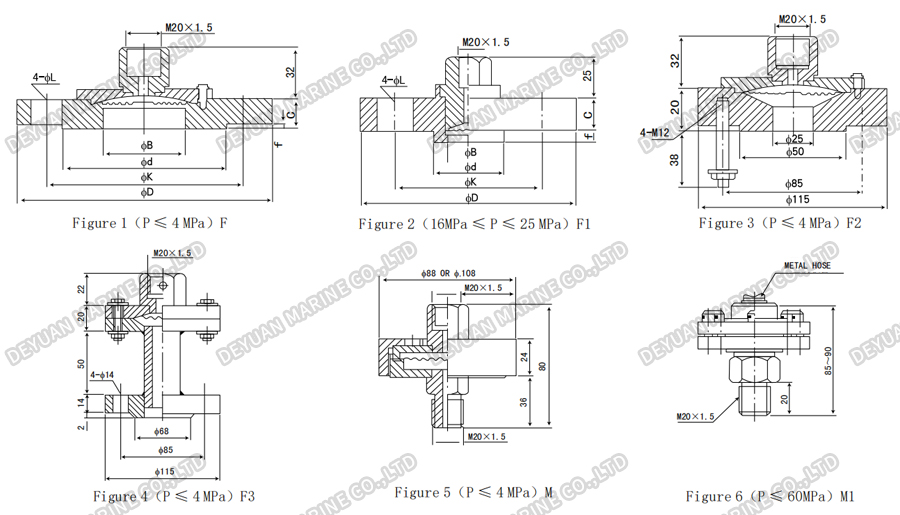

Монтажный размер:
| Модель | Верхний предел | Фланец стандартный | D | K | d | f | L | C | B | Номер чертежа. | Материал |
| Резьбовой тип | 4МПа | ГБ2506-2005 | 185 | 145 | 122 | 3 | 18 | 20 | 65 | Рисунок 5-6 | СУС304 СУС316 |
| Фланцевый тип | 6~10МПа | 165 | 125 | 102 | 3 | 18 | 20 | 50 | Рисунок 1-4 | ||
| 16~25МПа | 115 | 85 | 68 | 2 | 14 | 18 | 25 |
