Описание продукта

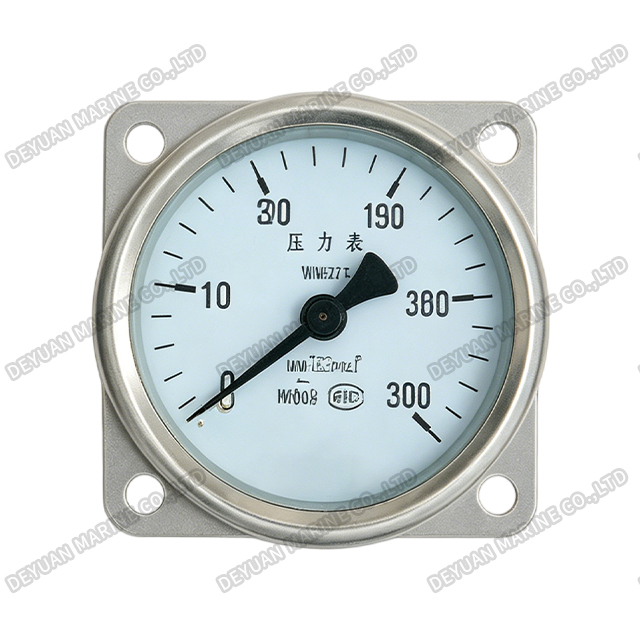

Манометр типа YC
Введение продукта:
Манометр типа YC — это высокоточный механический прибор, предназначенный для измерения давления в неагрессивных, невязких жидкостях и газах. Созданный с учетом долговечности и точности, он широко используется в гидравлических системах, пневматическом оборудовании, насосах, компрессорах и промышленном оборудовании.
Манометр, в котором в качестве сердечника используются металлические пружинные элементы, является местным измерительным прибором, соответствующим общетехническим условиям судна. Его можно использовать для измерения давления газа, жидкости и т. д. В судовом и промышленном оборудовании.
Основная техническая спецификация:
| Тип и особенность | Код модели | Диаметр циферблата (мм) | Диапазон измерения (МПа) | Точность | Соединительная резьба | Материал | |
| Радиальный безбоковой тип | I | 一 | 60 | 0-0,06 0~0,1 0-0,16 0~0,25 0~0,4 0~0,6 0~1 0~1,6 0~2,5 0~4 0~6 0~10 0~16 0~25 0~40 -0,1~0 -0,1~0,1 -0,1~0,15 -0,1~0,3 -0,1~0,5 -0,1~0,9 -0,1~1,5 -0,1~2,4 | 25 (Оценка) | M14X1,5 G1/4' | Ферросплав Алюминиевый сплав Нержавеющая сталь |
| Радиальный тип задней стороны | Ⅱ | T | |||||
| Осевой безбоковой тип | IV | Z | |||||
| Осевой передний квадратный тип | 一 | ЗФ | М10Х1 М14Х1,5 | ||||
| Осевой тип лицевой стороны | Ⅲ | ЗТ | |||||
| Тип стороны с радиальным срезом | Ⅱ | T | 75 | Г 3/8' | |||
| Радиальный безбоковой тип | I | 一 | 100 | 1.6 (Оценка) | M20X1,5 G1/2' | ||
| Радиальный тип задней стороны | Ⅱ | T | |||||
| Осевой безбоковой тип | IV | Z | |||||
| Осевой тип передней стороны | Ⅲ | ЗТ | |||||
| Осевой задний квадратный тип | 一 | ТФ | |||||
| Радиальный безбоковой тип | I | 一 | 150 | ||||
| Радиальный тип задней стороны | Ⅱ | T | |||||
| Радиальный безбоковой тип | I | 一 | 200 | ||||
| Радиальный тип задней стороны | Ⅱ | T | |||||

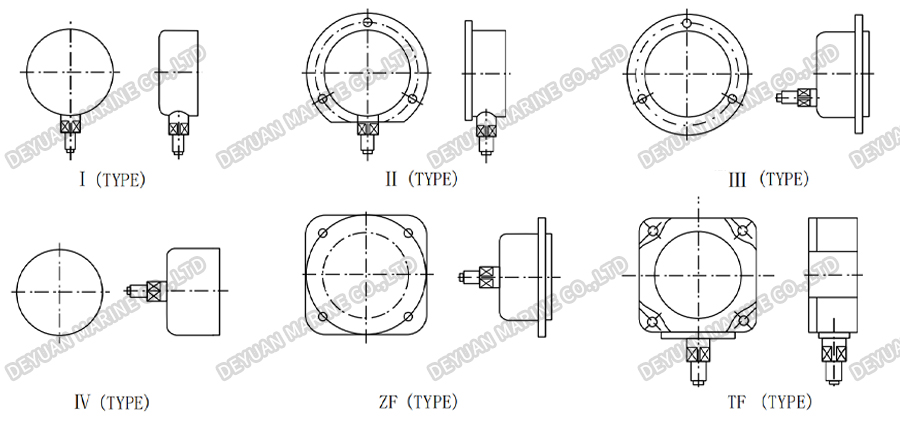

Тип и код:

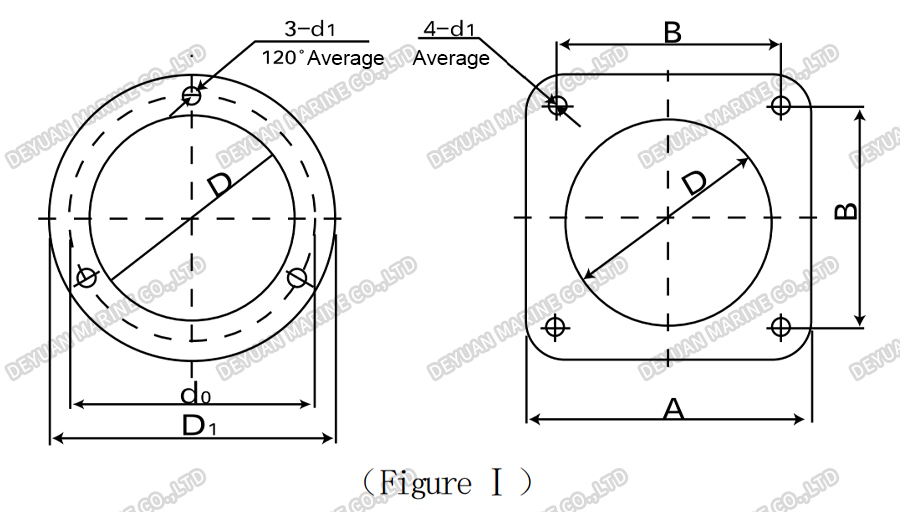

Монтажные размеры манометра (рис. I, мм):
| D | Д₁ | A | B | д0 | д₁ |
| 60 | Φ85 | 64 | 48 | 72 | Φ5 |
| 75 | Φ98 | - | - | 88 | Φ4,5 |
| 100 | Φ130 | 102 | 80 | 118 | Φ6 |
| 150 | Φ180 | - | - | 165 | Φ6 |
| 200 | Φ230 | - | - | 215 | Φ6 |

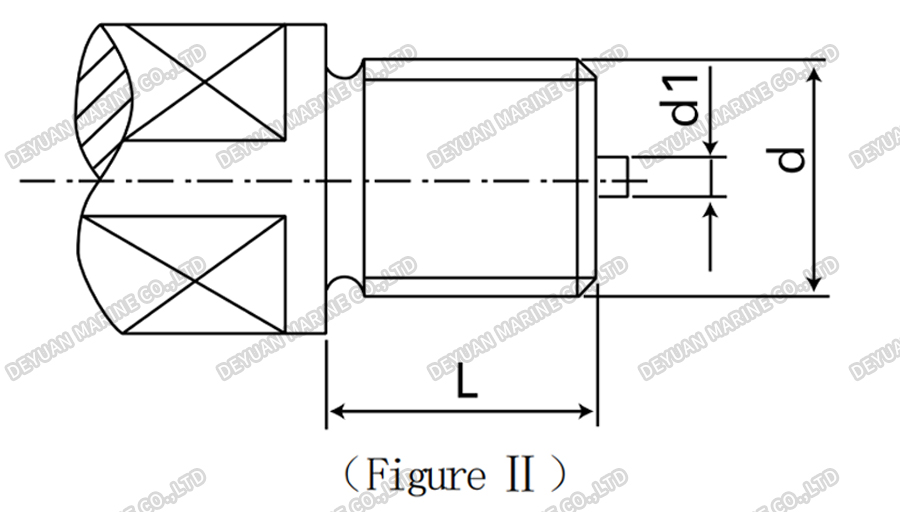

Список размеров винтовой резьбы соединения манометра (рис. II):
| Циферблат номинального диаметра. Д (мм) | Размер соединения | ||
| d | L (мм) | d₁ (мм) | |
| 60 | М10Х1 | 10 | Φ4,5 |
| М14Х1,5 | 14 | Φ5 | |
| 75 | Г 3/8' | 16 | |
| 100 | M20X1,5 Г 1/2 дюйма | 20 | Φ6 |
| 150 | |||
| 200 | |||
| Примечание. Если у вас есть особые требования к резьбе соединительного винта, пожалуйста, свяжитесь с нами. | |||
