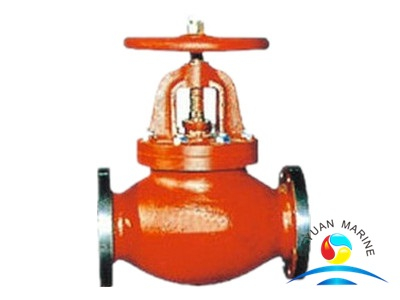

Морские чугунные фланцевые запорные клапаны:
Мы можем предложить морские задвижки, морские запорные клапаны, морские дроссельные заслонки, морские обратные клапаны и т. Д.
Стандарт запорных клапанов: CB/T, GB/T, JIS, DIN, API, ANSI, BS и т. д.
Запорные клапаны Технические детали:
| Части имя | глобус Останавливаться Клапаны материал | Применимый середина |
| Имя | Метки |
| Корпус/крышка | Серый бросать железо | HT200 | Море вода, пресная вода, масло, воздух, t≤205℃ пар |
| Диск/седло | Бросать банка бронза | ZCuSn5Pb5Zn5 |
| корень | латунь | CuZn40Pb2 |
| 5К размеры Фланцевый глобус Останавливаться Клапаны |
| Ду (мм) | Состав измерение | Связь измерение из фланец | Вес (кг) |
| L | H | Д0 | D | Д1 | b | n | делать |
| 50 | 210 | 270 | 160 | 130 | 105 | 16 | 4 | 15 | 14.7 |
| 65 | 250 | 300 | 180 | 155 | 130 | 18 | 4 | 15 | 21.3 |
| 80 | 280 | 310 | 180 | 180 | 145 | 18 | 4 | 19 | 27.7 |
| 100 | 340 | 360 | 224 | 200 | 165 | 20 | 8 | 19 | 40.8 |
| 125 | 410 | 390 | 250 | 235 | 200 | 20 | 8 | 19 | 57.6 |
| 150 | 480 | 445 | 280 | 265 | 230 | 22 | 8 | 19 | 80.3 |
| 200 | 570 | 530 | 315 | 320 | 280 | 24 | 8 | 23 | 139 |
| 250 | 740 | 650 | 355 | 385 | 345 | 26 | 12 | 23 | 246 |
| 300 | 840 | 740 | 400 | 430 | 390 | 28 | 12 | 23 | 377 |
| 350 | 940 | 840 | 500 | 480 | 435 | 30 | 12 | 25 | 462 |
| 400 | 1050 | 940 | 560 | 540 | 495 | 30 | 16 | 25 | 647 |
Более Морские чугунные фланцевые запорные клапаны могут быть предложены, пожалуйста, свяжитесь с нами для получения более подробной информации
