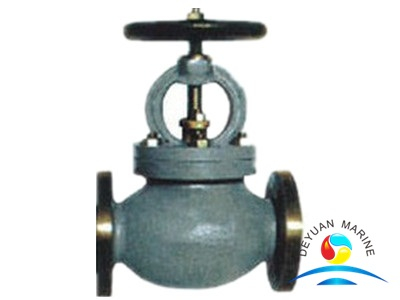

Фланцевый проходной запорный клапан из морской литой стали:
Мы можем предложить морские задвижки, морские запорные клапаны, морские дроссельные заслонки, морские обратные клапаны и т. Д.
Стандарт проходного шарового клапана: CB / T, GB / T, JIS, DIN, API, ANSI, BS и т. Д.
Технические детали:
| Части имя | Прямо через глобус клапан | Применимый середина |
| Материал |
| Имя | Метки |
| Корпус/крышка | Бросать сталь | ЗГ230-450 | Море вода, пресная вода, масло, воздух, t≤205℃ пар |
| Диск/седло | Нержавеющая сталь сталь | ZG2Cr13 |
| Yoke втулка Yoke Орех | Латунь | CuZn40Pb2 |
| Корень | Нержавеющая сталь сталь | 1Cr13 |
| Ду (мм) | Состав Измерение | Связь Измерение из Фланец | Вес (кг) |
| L | H | Д0 | D | Д1 | b | n | д0 |
| 50 | 220 | 270 | 160 | 155 | 120 | 16 | 4 | 19 | 17.9 |
| 65 | 270 | 300 | 200 | 175 | 140 | 18 | 4 | 19 | 26 |
| 80 | 300 | 310 | 200 | 185 | 150 | 18 | 8 | 19 | 29.8 |
| 100 | 350 | 355 | 250 | 210 | 175 | 18 | 8 | 19 | 44.7 |
| 125 | 420 | 415 | 280 | 250 | 210 | 20 | 8 | 23 | 70.3 |
| 150 | 490 | 470 | 315 | 280 | 240 | 22 | 8 | 23 | 96.4 |
| 200 | 570 | 565 | 355 | 330 | 290 | 22 | 12 | 23 | 159 |
| 250 | 740 | 645 | 400 | 400 | 355 | 24 | 12 | 25 | 257 |
| 300 | 840 | 735 | 450 | 445 | 400 | 24 | 12 | 25 | 37 |
Более Может быть предложен фланцевый проходной шаровой клапан, пожалуйста, свяжитесь с нами для получения более подробной информации.
