Описание продукта

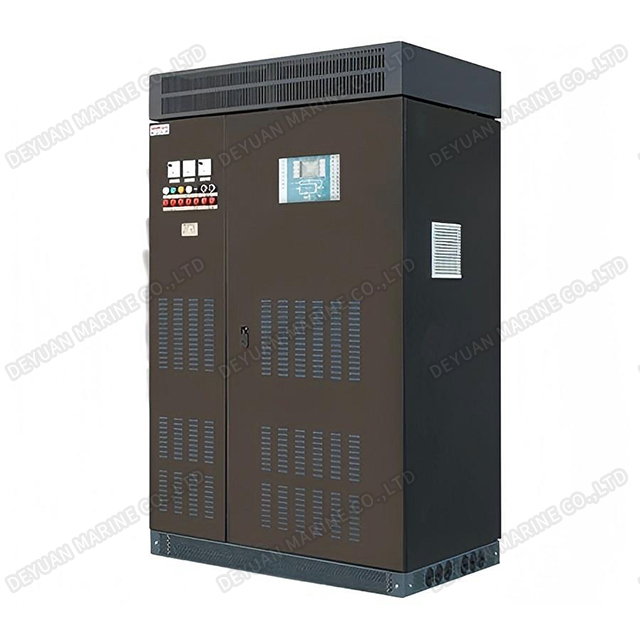

Морской ИБП серии CUHD-A, источник питания с 3 входами и 3 выходами
Функции
Эта серия продуктов соответствует спецификациям и стандартам отечественного и международного электрооборудования, связанного с судостроением.
Онлайн-дизайн с двойным преобразованием обеспечивает превосходное качество электропитания и защиту нагрузки.
Применяется технология цифрового управления DSP, обеспечивающая быструю скорость реакции управления и высокую надежность.
Встроенная конструкция изолирующего трансформатора, высокая ударопрочность, эффективно подавляет высокочастотный шум, обеспечивает надежную работу нагрузки; изолировать опасное напряжение для обеспечения безопасности персонала.
В конструкции используется передний и верхний воздушный поток, конструкция для обслуживания спереди, а тестирование и обслуживание более удобны.
Интеллектуальная конструкция рассеивания тепла: вентилятор автоматически согласовывает скорость с размером нагрузки, эффективно снижает шум и продлевает срок службы вентилятора.
Многоканальный пассивный выход с сухими контактами позволяет отслеживать все возможные состояния во время работы ИБП.
Функция всесторонней защиты: с входным повышенным и пониженным напряжением, потерей фазы, выходной перегрузкой, коротким замыканием, повышенным и пониженным напряжением батареи, перегревом и другими функциями защиты.
Богатые интеллектуальные интерфейсы связи: RS232, RS485, интеллектуальный слот SNMP.
Эта серия продуктов может обеспечить полную настройку функций, размеров и методов установки.
Вся серия источников питания переменного тока сертифицирована Китайским классификационным обществом.
Технические параметры
| Технические параметры морского ИБП серии CUHD-A с 3 входами и 3 выходами | |||||||||||||
| Модель | 10кВА | 15кВА | 20кВА | 30кВА | 40кВА | 50кВА | 60кВА | 80кВА | 100кВА | 120кВА | 160кВА | 200кВА | |
| Мощность (КВт) | 8кВт | 12кВт | 16КВт | 24КВт | 32кВт | 40КВт | 48КВт | 64кВт | 80КВт | 96КВт | 128кВт | 160кВт | |
| Режим бега | Двойной инвертирующий онлайн-тип | ||||||||||||
| Метод изоляции | Изоляция трансформатора | ||||||||||||
| Вход | Номинальное напряжение | (110 В переменного тока/220 В переменного тока/380 В переменного тока/440 В переменного тока опционально) ± 20% | |||||||||||
| Номинальная частота | 50 Гц/60 Гц | ||||||||||||
| Фаза | 3-фазный | ||||||||||||
| Обход | Режим переключения | Автоматическое переключение/ручное переключение | |||||||||||
| Выход | Фаза | 3-фазный | |||||||||||
| Коэффициент мощности | 0.8 | ||||||||||||
| Точность напряжения | (110 В переменного тока/220 В переменного тока/380 В переменного тока/440 В переменного тока опционально) ±2% | ||||||||||||
| Перегрузочная способность | Когда скорость находится в диапазоне от 105% до 150%, он переключается в режим обхода через 30 секунд; когда скорость >150%, он переключается в режим обхода через 300 мс и выдает сигнал тревоги. | ||||||||||||
| Выходная частота | 50 Гц/60 Гц | ||||||||||||
| Форма выходного сигнала | Чистая синусоидальная волна | ||||||||||||
| Время переключения | 0 мс | ||||||||||||
| Коэффициент пиковой нагрузки | 3:1 | ||||||||||||
| Гармонические искажения | (Линейная нагрузка ≤3%; нелинейная нагрузка ≤5%) | ||||||||||||
| Функция | Защита | Входное перенапряжение, пониженное напряжение, перегрев, перегрузка по току, короткое замыкание | |||||||||||
| Коммуникация | Стандартный RS232, дополнительный RS485, карта SNMP | ||||||||||||
| Сухой контакт | Основной источник питания, разряд батареи, байпасный источник питания, низкое напряжение батареи, низкая изоляция, отключение батареи от электростатического разряда, сбой системы ИБП, обходной режим для технического обслуживания, общественная сигнализация | ||||||||||||
| Инструмент | Выходное напряжение, выходной ток, прибор изоляции выхода | ||||||||||||
| Индикация | Индикация рабочего состояния, ЖК-дисплей, звуковая и визуальная сигнализация, режим отключения звука | ||||||||||||
| Зарядка | Режим зарядки | Сначала постоянный ток, затем постоянное напряжение. | |||||||||||
| Зарядный ток | 0,1C～0,15C (регулируется в соответствии с настройкой емкости аккумулятора) | ||||||||||||
| Время зарядки | ≤10 часов | ||||||||||||
| Батарея | Тип батареи | Герметичный свинцово-кислотный необслуживаемый аккумулятор | |||||||||||
| Напряжение аккумулятора | 384 В постоянного тока | ||||||||||||
| Время резервного копирования | ≥30 минут (настраиваемый) | ||||||||||||
| Структура | Размер коробки (Ш×Д×В), мм | 800×800×2200 | 1200×800×2200 | 1600×800×2200 | 1600×1100×2200 | ||||||||
| Внешний корпус батареи | |||||||||||||
| Вес (кг) | 412 | 468 | 521 | 597 | 722 | 836 | 1013 | 1140 | 1305 | 1570 | 1930 | 2265 | |
| Способ установки | Тип пола | ||||||||||||
| Уровень защиты | IP22/IP23/(IP44 настраивается) | ||||||||||||
| Цвет коробки | RAL7035 (другой цвет по индивидуальному заказу) | ||||||||||||
| Окружающий | Окружающий соблазн. | -0℃~+50℃ | |||||||||||
| Влажность | 0~95% (без конденсации) | ||||||||||||
| Охлаждение | Принудительное воздушное охлаждение | ||||||||||||
| Стандарты и сертификат | Стардарды | IEC62040 IEC61000 IEC60068-2 CCS GD22-2015 | |||||||||||
| Сертификат | Типовое одобрение CCS | ||||||||||||
| Инструкции по выбору: Подробные требования к выбору и заказу см. в нашем «Описании модели источника питания». Если вам необходимо расширить функции или использовать его в условиях емкостной/индуктивной нагрузки или настроить его, пожалуйста, сначала свяжитесь с нами и укажите это в заказе. | |||||||||||||
