Описание продукта

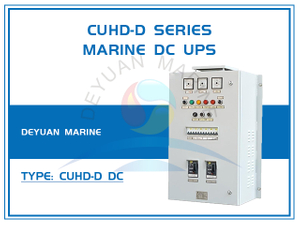

Морской ИБП серии CUHD-D, источник питания с 3 входами и одним выходом
Функции
Эта серия продуктов соответствует спецификациям и стандартам отечественного и международного электрооборудования, связанного с судостроением.
Комплексные функции защиты: защита от пониженного входного напряжения, защита от повышенного напряжения, защита от перенапряжения на выходе, защита от короткого замыкания и перегрева.
Многоканальный сигнальный выход с пассивным сухим контактом позволяет отслеживать все возможные состояния во время работы ИБП.
Встроенный регулятор напряжения и модули питания сертифицированы CCS, цифровое управление, параллельная конструкция, удобное расширение.
Встроенный независимый регулятор напряжения и модуль зарядки, гуманное обслуживание батареи: зарядка с выравниванием постоянного тока - зарядка с выравниванием постоянного напряжения - плавающая зарядка, трехступенчатый автоматический цикл зарядки, продлевающий срок службы свинцово-кислотных аккумуляторов.
Позитивный дизайн обслуживания, тестирование и обслуживание более удобны.
Эта серия продуктов может обеспечить полную настройку функций, размеров и методов установки.
Полный спектр источников питания постоянного тока одобрен Китайским классификационным обществом.
Технические параметры

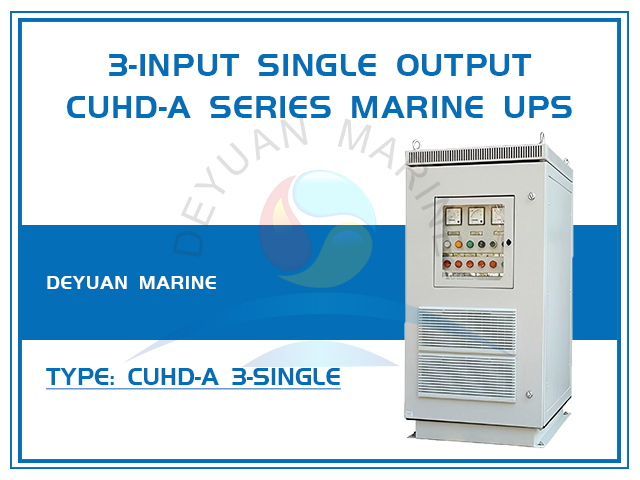

| Технические параметры морского ИБП серии CUHD-A с 3 входами и 1 выходом | ||||||||
| Модель | 6кВА | 10кВА | 15кВА | 20кВА | 25кВА | 30кВА | 40кВА | |
| Мощность (КВт) | 4,8 кВт | 8кВт | 12кВт | 16КВт | 20КВт | 24КВт | 32кВт | |
| Режим бега | Двойной инвертирующий онлайн-тип | |||||||
| Метод изоляции | Изоляция трансформатора | |||||||
| Вход | Номинальное напряжение | (110 В переменного тока/220 В переменного тока/380 В переменного тока/440 В переменного тока опционально) ± 20% | ||||||
| Номинальная частота | 50 Гц/60 Гц | |||||||
| Фаза | 3-фазный | |||||||
| Обход | Режим переключения | Автоматическое переключение/ручное переключение | ||||||
| Выход | Фаза | Однофазный | ||||||
| Коэффициент мощности | 0.8 | |||||||
| Точность напряжения | (110 В переменного тока/220 В переменного тока/380 В переменного тока/440 В переменного тока опционально) ±2% | |||||||
| Перегрузочная способность | Когда скорость находится в диапазоне от 105% до 150%, он переключается в режим обхода через 30 секунд; когда скорость >150%, он переключается в режим обхода через 300 мс и выдает сигнал тревоги. | |||||||
| Выходная частота | 50 Гц/60 Гц | |||||||
| Форма выходного сигнала | Чистая синусоидальная волна | |||||||
| Время переключения | 0 мс | |||||||
| Коэффициент пиковой нагрузки | 3:1 | |||||||
| Гармонические искажения | (Линейная нагрузка ≤3%; нелинейная нагрузка ≤5%) | |||||||
| Функция | Защита | Входное перенапряжение, пониженное напряжение, перегрев, перегрузка по току, короткое замыкание | ||||||
| Коммуникация | Стандартный RS232, дополнительный RS485, карта SNMP | |||||||
| Сухой контакт | Основной источник питания, разряд батареи, байпасный источник питания, низкое напряжение батареи, низкая изоляция, отключение батареи от электростатического разряда, сбой системы ИБП, обходной режим для технического обслуживания, общественная сигнализация | |||||||
| Инструмент | Выходное напряжение, выходной ток, прибор изоляции выхода | |||||||
| Индикация | Индикация рабочего состояния, ЖК-дисплей, звуковая и визуальная сигнализация, режим отключения звука | |||||||
| Зарядка | Режим зарядки | Сначала постоянный ток, затем постоянное напряжение. | ||||||
| Зарядный ток | 0,1C～0,15C (регулируется в соответствии с настройкой емкости аккумулятора) | |||||||
| Время зарядки | ≤10 часов | |||||||
| Батарея | Тип батареи | Герметичный свинцово-кислотный необслуживаемый аккумулятор | ||||||
| Напряжение аккумулятора | 192 В постоянного тока | 216 В постоянного тока | ||||||
| Время резервного копирования | ≥30 минут (настраиваемый) | |||||||
| Структура | Размер коробки (Ш×Д×В), мм | 650×700×2000 | 800×700×2000 | 800×800×2000 | ||||
| Настенный | Внешний корпус батареи | |||||||
| Вес (кг) | 412 | 468 | 521 | 597 | 722 | 836 | 1013 | |
| Способ установки | Тип пола | |||||||
| Уровень защиты | IP22/IP23/(IP44 настраивается) | |||||||
| Цвет коробки | RAL7035 (другой цвет по индивидуальному заказу) | |||||||
| Окружающий | Окружающий соблазн. | -0℃~+50℃ | ||||||
| Влажность | 0~95% (без конденсации) | |||||||
| Охлаждение | Принудительное воздушное охлаждение | |||||||
| Стандарты и сертификат | Стардарды | IEC62040 IEC61000 IEC60068-2 CCS GD22-2015 | ||||||
| Сертификат | Типовое одобрение CCS | |||||||
| Инструкции по выбору: Подробные требования к выбору и заказу см. в нашем «Описании модели источника питания». Если вам необходимо расширить функции или использовать его в условиях емкостной/индуктивной нагрузки или настроить его, пожалуйста, сначала свяжитесь с нами и укажите это в заказе. | ||||||||
