Описание продукта

Описание продукта

Параметры производительности:

Применимый диапазон температур, размер установки такой же, как у одноступенчатого центробежного насоса одностороннего всасывания типа IS, применимого для судового водоснабжения и дренажа.Насосы IS и CIS просты по конструкции, надежны в работе, малы по размеру, малы по весу и обладают высокой эффективностью, имеют низкий уровень шума, низкий уровень вибрации, низкий кавитационный запас и просты в использовании и обслуживании.Насосы IS и CIS имеют в общей сложности 29 базовых моделей и сотни спецификаций, но используют только четыре оси и четыре компонента подвески, а степень унификации деталей достигает 92% и более.

Диапазон параметров:

Поток от 5,4 до 400 м3/ч

Голова 4～125м

Описание модели:

СНГ100-65J-200A

СНГ -- Одноступенчатый центробежный насос одностороннего всасывания для судов

100 -- диаметр всасывания (мм)

65 -- диаметр на выходе (мм)

J--J указывает на снижение скорости

200 -- Номинальный диаметр рабочего колеса (мм)

A--A, B и C представляют первый, второй и третий разрезы наружного диаметра рабочего колеса соответственно.

Тип структуры:

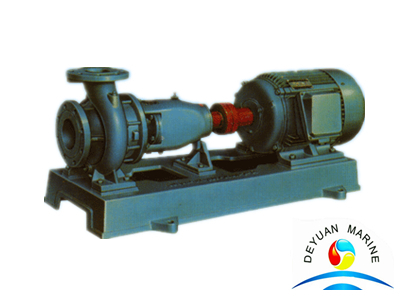

Насос установлен горизонтально с горизонтальным осевым всасыванием и радиальным изливом вверх.Насос имеет конструкцию подвесного типа.Нет необходимости разбирать впускной и выпускной трубопроводы при осмотре, а компоненты ротора можно вынимать для обслуживания.Насос соединяется с двигателем через обычную эластичную муфту или удлиненную эластичную муфту.Уплотнение вала насоса использует мягкое сальниковое уплотнение или механическое уплотнение.Подшипник представляет собой однорядный радиальный шарикоподшипник и смазывается смазочным маслом.

Направление вращения:

Со стороны двигателя насос вращается по часовой стрелке.

Материал основной части: Материал проточной части обычно представляет собой обычный серый чугун.

Полный объем:

Полные комплекты насосов, двигателей, общих баз, муфт и т. д. Также доступны донные клапаны, обратные клапаны и задвижки.

При заказе просьба указывать материал основных частей.Если к насосу и двигателю предъявляются особые требования, проконсультируйтесь с компанией по поводу технических требований.

Электропитание 440В, 220В, 60Гц, 50Гц может быть настроено в соответствии с требованиями заказчика.

Основные технические параметры

Модель	Емкость	Голова	Скорость	Вал власть	Мотор Власть	η	NPSH	Рабочее колесо Диаметр	Вход Диаметр	Выход Диаметр	Масса
	м3/ч	m	об/мин	кВт	кВт	%	m	мм	мм	мм	кг
ИС50-32-125	7.5	22	2980	0.96	2.2	47	2	127	50	32	40
	12.5	20		1.13		60	2
	15	18.5		1.26		60	2.5
ИС50-32Ж-125	3.75	5.4	1480	0.13	0.55	43	2	127	50	32	40
	6.3	5		0.16		54	2
	7.5	4.6		0.17		55	2.5
ИС50-32-125А	11.2	16	2980	0.98	1.5	50	2	115	50	32	40
ИС50-32Ж-125А	5.6	4	1480	0.12	0.55	52	2	115	50	32	40
ИС50-32-160	7.5	34.3	2980	1.59	3	44	2	154	50	32	40
	12.5	32		2.02		54	2
	15	29.6		2.16		56	2.5
ИС50-32Ж-160	3.75	8.5	1480	0.25	0.55	35	2	154	50	32	40
	6.3	8		0.29		48	2
	7.5	7.5		0.31		49	2.5
ИС50-32-160А	11.7	28	2980	1.72	3	52	2	146	50	32	40
ИС50-32Ж-160А	5.9	7	1480	0.24	0.55	46	2	146	50	32	40
ИС50-32-160Б	10.8	24	2980	1.41	2.2	50	2	136	50	32	40
ИС50-32Ж-160Б	5.4	6	1480	0.2	0.55	44	2	136	50	32	40
ИС50-32-200	7.5	52.5	2980	2.82	5.5	38	2	198	50	32	43
	12.5	50		3.55		48	2
	15	48		3.84		51	2.5
ИС50-32Ж-200	3.75	13.1	1480	0.41	0.75	33	2	198	50	32	43
	6.3	12.5		0.51		42	2
	7.5	12		0.56		44	2.5
ИС50-32-200А	11.7	44	2980	3.05	4	46	2	183	50	32	43
ИС50-32Ж-200А	5.9	11	1480	0.44	0.75	40	2	183	50	32	43
ИС50-32-200Б	10.8	38	2980	2.54	4	44	2	170	50	32	43
ИС50-32Ж-200Б	5.4	9.5	1480	0.37	0.55	38	2	170	50	32	43
ИС50-32-250	7.5	82	2980	5.88	11	28.5	2	243	50	32	76
	12.5	80		7.17		38	2
	15	78.5		7.82		41	2.5
ИС50-32Ж-250	3.75	20.5	1480	0.91	1.5	23	2	243	50	32	76
	6.3	20		1.07		32	2
	7.5	19.5		1.14		35	2.5
ИС50-32-250А	11.7	70	2980	6.2	7.5	36	2	231	50	32	76
ИС50-32Ж-250А	5.9	17.5	1480	0.94	1.5	30	2	231	50	32	76

。

Модель	Емкость	Голова	Скорость	Вал власть	Мотор Власть	η	NPSH	Рабочее колесо Диаметр	Вход Диаметр	Выход Диаметр	Масса
	м3/ч	m	об/мин	кВт	кВт	%	m	мм	мм	мм	кг
ИС150-125-315Б	173	24	1480	15.08	18.5	75	2.5	286	150	125	158
ИС150-125-400	120	53	1480	27.9	45	62	2	333	150	125	187
	200	50		36.3		75	2.8
	240	46		40.6		74	3.5
ИС150-125-400А	187	44	1480	30.7	37	73	2.8	371	150	125	187
ИС150-125-400Б	173	38	1480	25.22	30	71	2.8	350	150	125	187
ИС200-150-250	400	20	1480	26.57	37	82	4.6	269	200	150	186
ИС200-150-250А	374	17.5	1480	22.3	30	80	4.6	258	200	150	186
ИС200-150-250Б	346	15	1480	18.1	22	78	4.6	256	200	150	186
ИС200-150-315	240	37	1480	34.5	55	70	3	329	200	150	186
	400	32		42.5		82	3.5
	460	28.5		44.6		80	4
ИС200-150-315А	374	28	1480	35.65	45	80	3.5	314	200	150	186
ИС200-150-315Б	346	24	1480	28.99	37	78	3.5	294	200	150	186
ИС200-150-400	240	55	1480	48.6	90	74	3	387	200	150	186
	400	50		67.2		81	3.8
	460	45		74.2		76	4.5
ИС200-150-400А	374	44	1480	56.73	75	79	3.8	367	200	150	186
ИС200-150-400Б	346	38	1480	46.5	55	77	3.8	346	200	150	186
